Die Wahl eines elektrischen Signale für die Messung erhöht oft die Zahl der
ausgewählten Parameter um mehr als nur eine Einheit. Im Einzelnen:
 Frequenz  1 gewählter Parameter.
 Spannung  1 bis zu 7 gewählte Parameter in Abhängigkeit von der
Netzform.
 Strom  1 bis zu 4 gewählte Parameter in Abhängigkeit von der
Netzform.
 Leistungen und Energien  1 bis zu 8 gewählte Parameter in
Abhängigkeit von Netz und Kraft-Wärme-Kopplung.
 Leistungsfaktor  1 bis zu 8 gewählte Parameter in Abhängigkeit von
Netzform und ggf. Generatorbetrieb.
 Oberschwingungen: Gesamtverzerrungsgehalt und Gleichstrom  1 bis
zu 8 gewählte Parameter in Abhängigkeit von der Netzform.
 Oberschwingungen ungerader Ordnung  25 bis zu 100 gewählte
Parameter in Abhängigkeit von der Netzform.
 Oberschwingungen gerader Ordnung  24 bis zu 96 gewählte Parameter
in Abhängigkeit von der Netzform.
 Spannungsanomalien  kein Parameter ausgewählt.
 Flicker  1 bis zu 3 gewählte Parameter in Abhängigkeit von der
Netzform.
 Unsymmetrie  1 gewählter Parameter.
5.4.6.1. Allgemeine Parameter (General Parameters): Beschreibung der Untermenüs
Drücken Sie zur Erweiterung oder Verkürzung der Untermenüs die Taste F1 (oder tippen
Sie im Display auf CLP / EXP). Die Parameter in den Untermenüs hängen strikt von der
Art des gewählten Netzes ab (siehe Absatz 5.3.1). Es folgen Darstellungen der ver-
schiedenen möglichen Situationen:

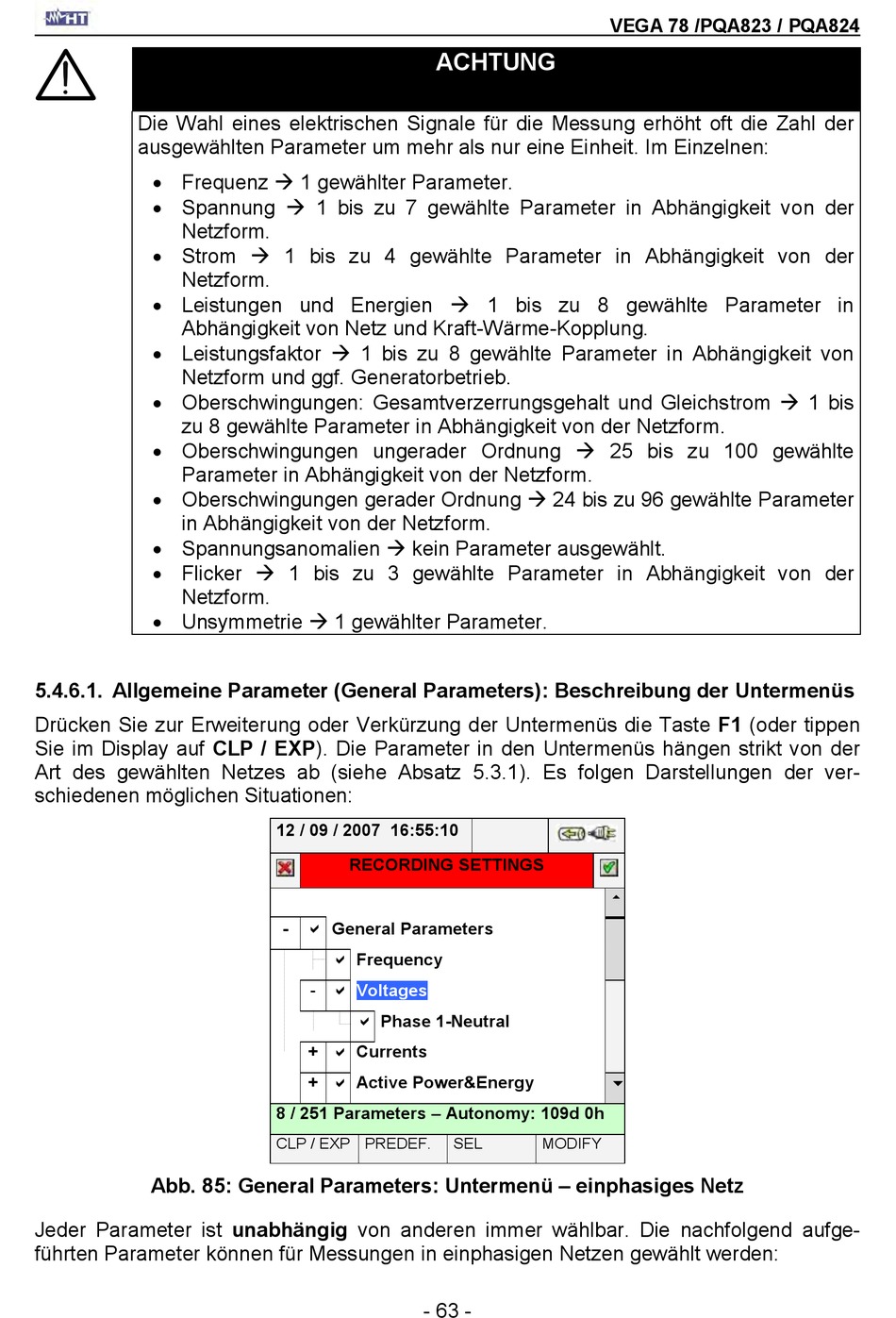

Abb. 85: General Parameters: Untermenü – einphasiges Netz
Jeder Parameter ist unabhängig von anderen immer wählbar. Die nachfolgend aufge-
führten Parameter können für Messungen in einphasigen Netzen gewählt werden:
ACHTUNG
12 / 09 / 2007 16:55:10
RECORDING SETTINGS
-  General Parameters
 Frequency
-  Voltages
 Phase 1-Neutral
+  Currents
+  Active Power&Energy
8 / 251 Parameters – Autonomy: 109d 0h
CLP / EXP PREDEF.
- 63 -
VEGA 78 /PQA823 / PQA824


SEL MODIFY
