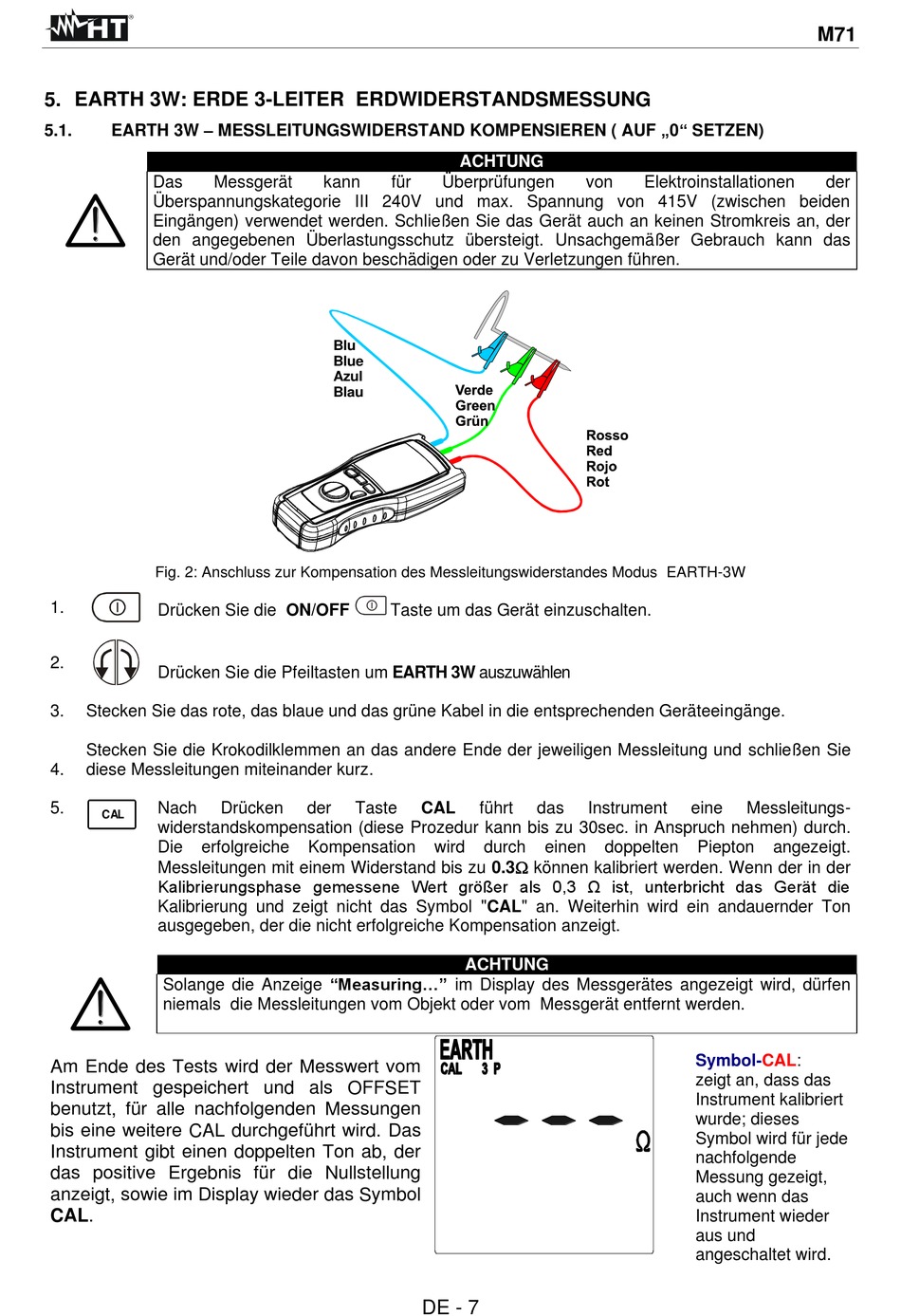

5. EARTH 3W: ERDE 3-LEITER ERDWIDERSTANDSMESSUNG

EARTH 3W – MESSLEITUNGSWIDERSTAND KOMPENSIEREN ( AUF „0" SETZEN)
5.1.
Das Messgerät
Überspannungskategorie III 240V und max. Spannung von 415V (zwischen beiden
Eingängen) verwendet werden. Schließen Sie das Gerät auch an keinen Stromkreis an, der
den angegebenen Überlastungsschutz übersteigt. Unsachgemäßer Gebrauch kann das
Gerät und/oder Teile davon beschädigen oder zu Verletzungen führen.
Fig. 2: Anschluss zur Kompensation des Messleitungswiderstandes Modus EARTH-3W
1.
Drücken Sie die ON/OFF
2.
Drücken Sie die Pfeiltasten um EARTH 3W auszuwählen
3. Stecken Sie das rote, das blaue und das grüne Kabel in die entsprechenden Geräteeingänge.
Stecken Sie die Krokodilklemmen an das andere Ende der jeweiligen Messleitung und schließen Sie
4. diese Messleitungen miteinander kurz.
5. Nach
widerstandskompensation (diese Prozedur kann bis zu 30sec. in Anspruch nehmen) durch.
Die erfolgreiche
Messleitungen mit einem Widerstand bis zu 0.3 können kalibriert werden. Wenn der in der
Kalibrierungsphase gemessene Wert größer als 0,3 Ω ist, unterbricht das Gerät die
Kalibrierung und zeigt nicht das Symbol "CAL" an. Weiterhin wird ein andauernder Ton
ausgegeben, der die nicht erfolgreiche Kompensation anzeigt.
Solange die Anzeige "Measuring..." im Display des Messgerätes angezeigt wird, dürfen
niemals die Messleitungen vom Objekt oder vom Messgerät entfernt werden.
Am Ende des Tests wird der Messwert vom
Instrument gespeichert und als OFFSET
benutzt, für alle nachfolgenden Messungen
bis eine weitere CAL durchgeführt wird. Das
Instrument gibt einen doppelten Ton ab, der
das positive Ergebnis für die Nullstellung
anzeigt, sowie im Display wieder das Symbol
CAL.
kann für
Taste um das Gerät einzuschalten.
Drücken der Taste
Kompensation
ACHTUNG
Überprüfungen von
CAL führt das Instrument
wird durch einen
ACHTUNG
DE - 7
Elektroinstallationen
eine Messleitungs-
doppelten Piepton angezeigt.
Symbol-CAL:
zeigt an, dass das
Instrument kalibriert
wurde; dieses
Symbol wird für jede
nachfolgende
Messung gezeigt,
auch wenn das
Instrument wieder
aus und
angeschaltet wird.
