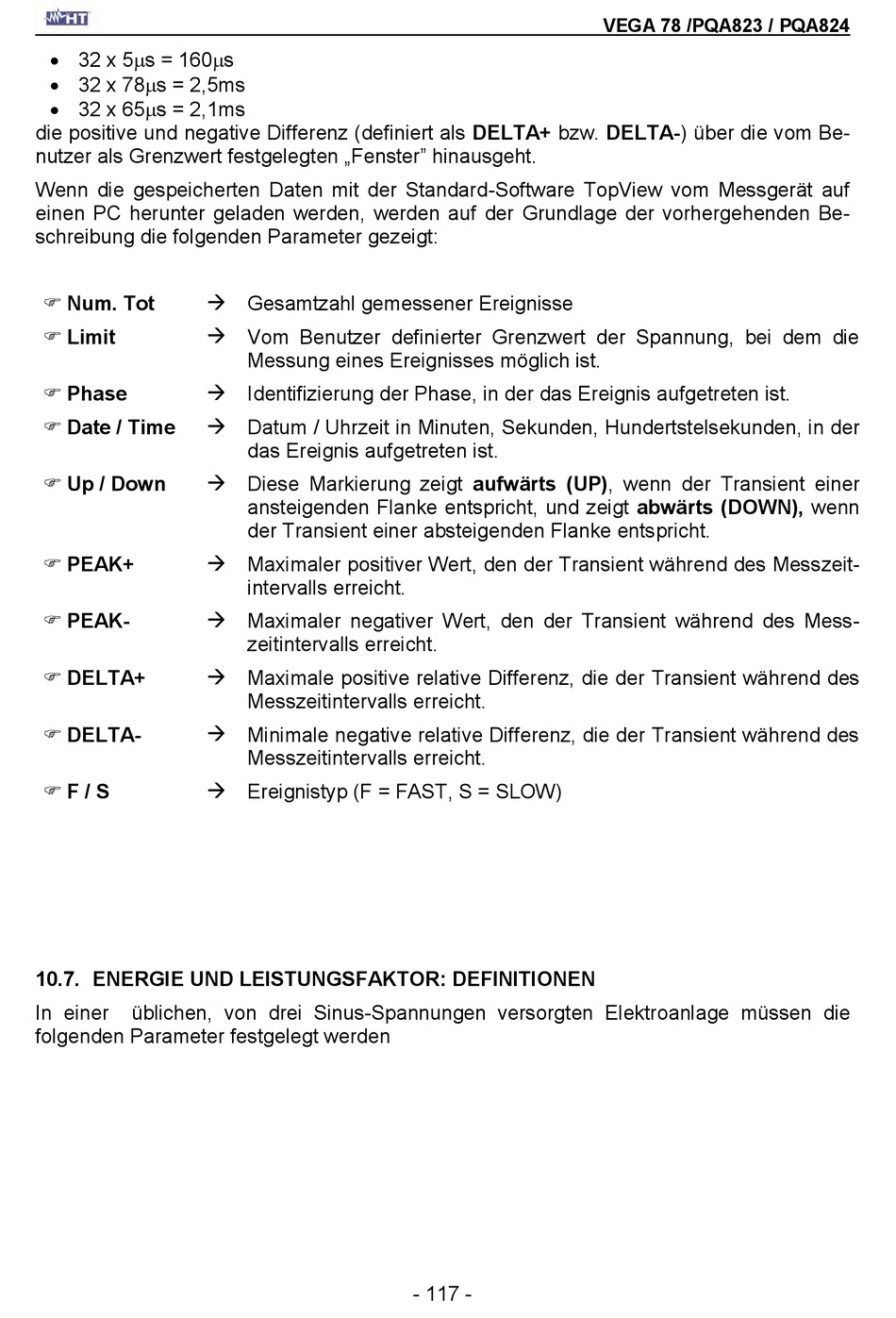

 32 x 5s = 160s
 32 x 78s = 2,5ms
 32 x 65s = 2,1ms
die positive und negative Differenz (definiert als DELTA+ bzw. DELTA-) über die vom Be-
nutzer als Grenzwert festgelegten „Fenster" hinausgeht.
Wenn die gespeicherten Daten mit der Standard-Software TopView vom Messgerät auf
einen PC herunter geladen werden, werden auf der Grundlage der vorhergehenden Be-
schreibung die folgenden Parameter gezeigt:
 Num. Tot
 Limit
 Phase
 Date / Time
 Up / Down
 PEAK+
 PEAK-
 DELTA+
 DELTA-
 F / S

10.7. ENERGIE UND LEISTUNGSFAKTOR: DEFINITIONEN

In einer üblichen, von drei Sinus-Spannungen versorgten Elektroanlage müssen die
folgenden Parameter festgelegt werden
 Gesamtzahl gemessener Ereignisse
 Vom Benutzer definierter Grenzwert der Spannung, bei dem die
Messung eines Ereignisses möglich ist.
 Identifizierung der Phase, in der das Ereignis aufgetreten ist.
 Datum / Uhrzeit in Minuten, Sekunden, Hundertstelsekunden, in der
das Ereignis aufgetreten ist.
 Diese Markierung zeigt aufwärts (UP), wenn der Transient einer
ansteigenden Flanke entspricht, und zeigt abwärts (DOWN), wenn
der Transient einer absteigenden Flanke entspricht.
 Maximaler positiver Wert, den der Transient während des Messzeit-
intervalls erreicht.
 Maximaler negativer Wert, den der Transient während des Mess-
zeitintervalls erreicht.
 Maximale positive relative Differenz, die der Transient während des
Messzeitintervalls erreicht.
 Minimale negative relative Differenz, die der Transient während des
Messzeitintervalls erreicht.
 Ereignistyp (F = FAST, S = SLOW)
- 117 -
VEGA 78 /PQA823 / PQA824
