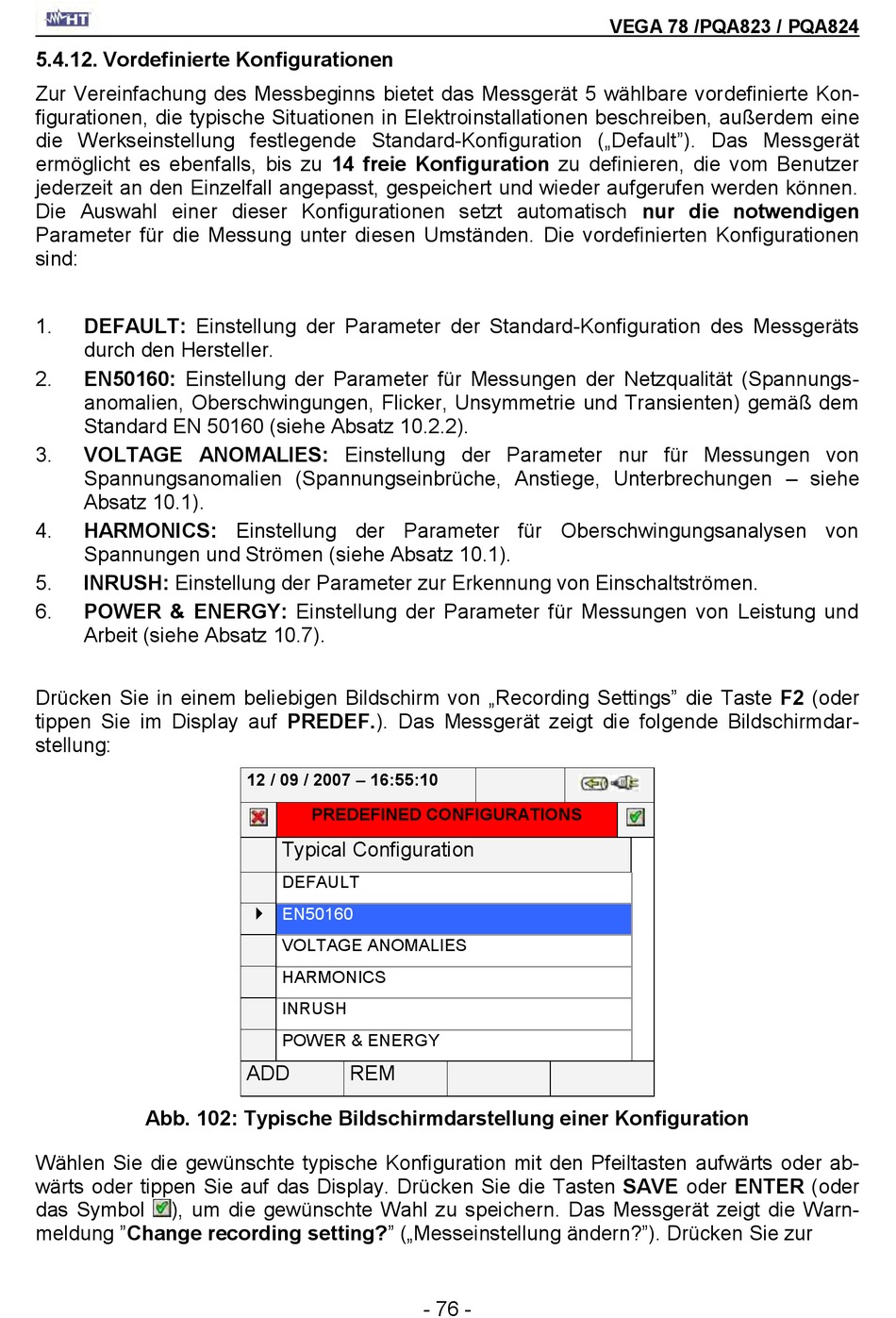

5.4.12. Vordefinierte Konfigurationen

Zur Vereinfachung des Messbeginns bietet das Messgerät 5 wählbare vordefinierte Kon-
figurationen, die typische Situationen in Elektroinstallationen beschreiben, außerdem eine
die Werkseinstellung festlegende Standard-Konfiguration („Default"). Das Messgerät
ermöglicht es ebenfalls, bis zu 14 freie Konfiguration zu definieren, die vom Benutzer
jederzeit an den Einzelfall angepasst, gespeichert und wieder aufgerufen werden können.
Die Auswahl einer dieser Konfigurationen setzt automatisch nur die notwendigen
Parameter für die Messung unter diesen Umständen. Die vordefinierten Konfigurationen
sind:
DEFAULT: Einstellung der Parameter der Standard-Konfiguration des Messgeräts
1.
durch den Hersteller.
2. EN50160: Einstellung der Parameter für Messungen der Netzqualität (Spannungs-
anomalien, Oberschwingungen, Flicker, Unsymmetrie und Transienten) gemäß dem
Standard EN 50160 (siehe Absatz 10.2.2).
VOLTAGE ANOMALIES: Einstellung der Parameter nur für Messungen von
3.
Spannungsanomalien (Spannungseinbrüche, Anstiege, Unterbrechungen – siehe
Absatz 10.1).
4. HARMONICS: Einstellung der Parameter für Oberschwingungsanalysen von
Spannungen und Strömen (siehe Absatz 10.1).
INRUSH: Einstellung der Parameter zur Erkennung von Einschaltströmen.
5.
6. POWER & ENERGY: Einstellung der Parameter für Messungen von Leistung und
Arbeit (siehe Absatz 10.7).
Drücken Sie in einem beliebigen Bildschirm von „Recording Settings" die Taste F2 (oder
tippen Sie im Display auf PREDEF.). Das Messgerät zeigt die folgende Bildschirmdar-
stellung:
Abb. 102: Typische Bildschirmdarstellung einer Konfiguration
Wählen Sie die gewünschte typische Konfiguration mit den Pfeiltasten aufwärts oder ab-
wärts oder tippen Sie auf das Display. Drücken Sie die Tasten SAVE oder ENTER (oder
das Symbol ), um die gewünschte Wahl zu speichern. Das Messgerät zeigt die Warn-
meldung "Change recording setting?" („Messeinstellung ändern?"). Drücken Sie zur
12 / 09 / 2007 – 16:55:10
PREDEFINED CONFIGURATIONS
Typical Configuration
DEFAULT
EN50160

VOLTAGE ANOMALIES
HARMONICS
INRUSH
POWER & ENERGY
ADD REM
