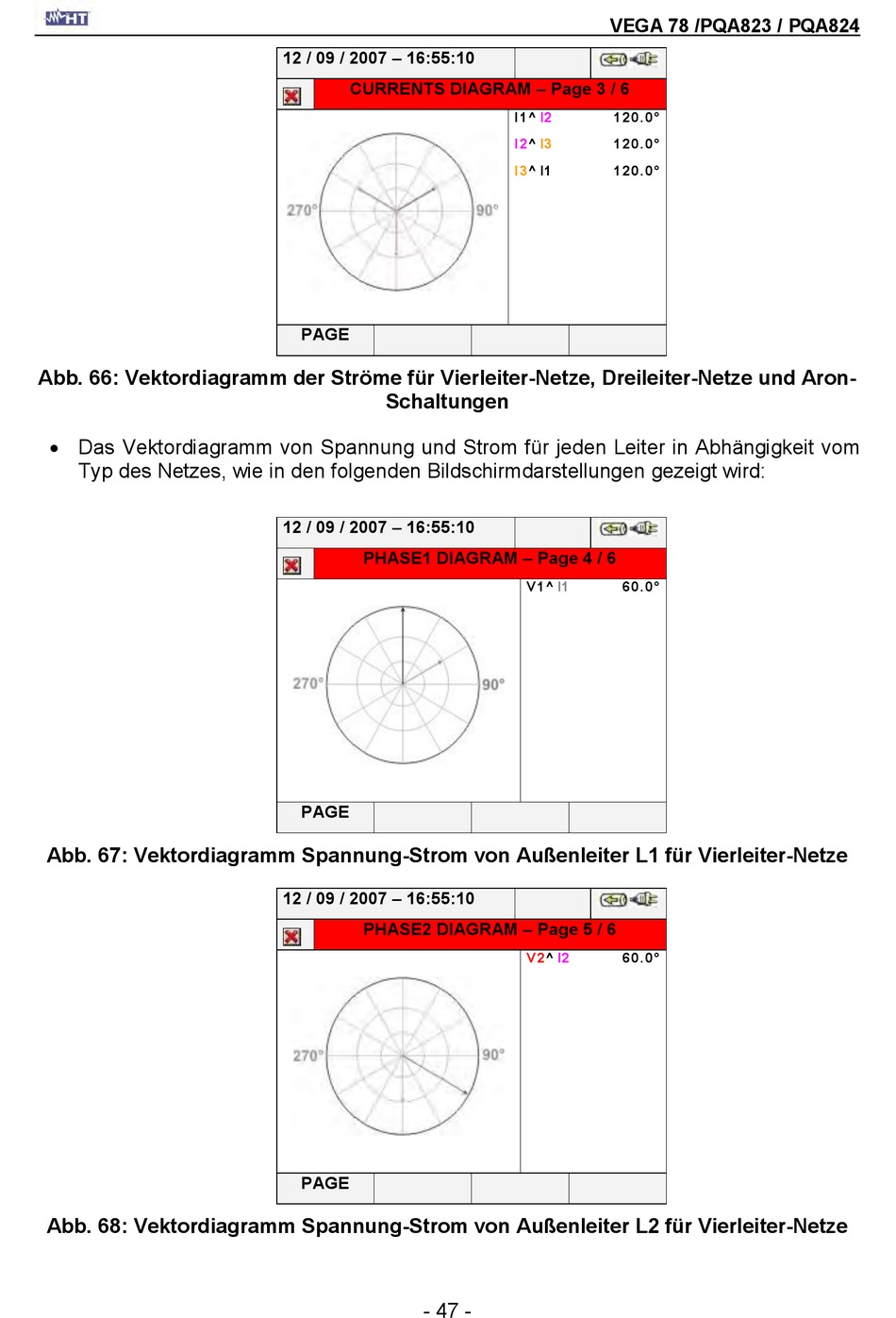

Abb. 66: Vektordiagramm der Ströme für Vierleiter-Netze, Dreileiter-Netze und Aron-
 Das Vektordiagramm von Spannung und Strom für jeden Leiter in Abhängigkeit vom
Typ des Netzes, wie in den folgenden Bildschirmdarstellungen gezeigt wird:
Abb. 67: Vektordiagramm Spannung-Strom von Außenleiter L1 für Vierleiter-Netze
Abb. 68: Vektordiagramm Spannung-Strom von Außenleiter L2 für Vierleiter-Netze
12 / 09 / 2007 – 16:55:10
CURRENTS DIAGRAM – Page 3 / 6
PAGE
Schaltungen
12 / 09 / 2007 – 16:55:10
PHASE1 DIAGRAM – Page 4 / 6
PAGE
12 / 09 / 2007 – 16:55:10
PHASE2 DIAGRAM – Page 5 / 6
PAGE
- 47 -
VEGA 78 /PQA823 / PQA824
I1^ I2 120.0°
I2^ I3 120.0°
I3^ I1 120.0°
V1^ I1 60.0°
V2^ I2 60.0°
