WATTMETER12 – Page 3 / 5
V12
= 0.0 V
I1
= 0.0 A
Pact12
= 0 W
Preact12
= 0 Var
Papp12
= 0 VA
Pf12
= 0.00i
CosPhi12
= 0.00i
PAGE SCOPE HARM VECTORS

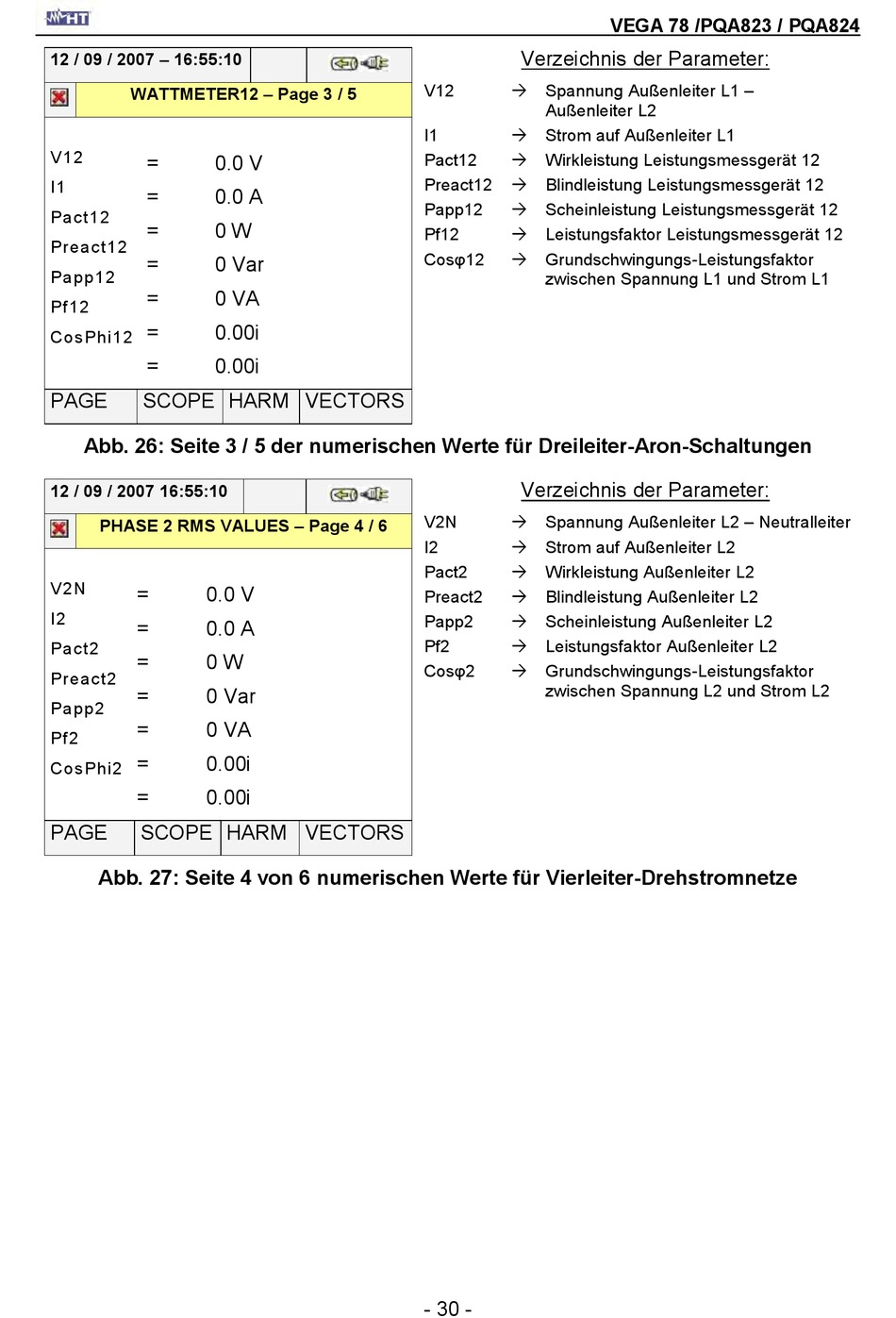

Abb. 26: Seite 3 / 5 der numerischen Werte für Dreileiter-Aron-Schaltungen
12 / 09 / 2007 16:55:10
PHASE 2 RMS VALUES – Page 4 / 6
V2N
= 0.0 V
I2
= 0.0 A
Pact2
= 0 W
Preact2
= 0 Var
Papp2
= 0 VA
Pf2
= 0.00i
CosPhi2
= 0.00i
PAGE SCOPE HARM VECTORS
Abb. 27: Seite 4 von 6 numerischen Werte für Vierleiter-Drehstromnetze
Verzeichnis der Parameter:
V12  Spannung Außenleiter L1 –
Außenleiter L2
I1  Strom auf Außenleiter L1
Pact12  Wirkleistung Leistungsmessgerät 12
Preact12  Blindleistung Leistungsmessgerät 12
Papp12  Scheinleistung Leistungsmessgerät 12
Pf12  Leistungsfaktor Leistungsmessgerät 12
Cosφ12  Grundschwingungs-Leistungsfaktor
zwischen Spannung L1 und Strom L1
Verzeichnis der Parameter:
V2N  Spannung Außenleiter L2 – Neutralleiter
I2  Strom auf Außenleiter L2
Pact2  Wirkleistung Außenleiter L2
Preact2  Blindleistung Außenleiter L2
Papp2  Scheinleistung Außenleiter L2
Pf2  Leistungsfaktor Außenleiter L2
Cosφ2  Grundschwingungs-Leistungsfaktor
zwischen Spannung L2 und Strom L2
