TOTAL HARM CURRENT – Page 1 / 4
PAGE HARM V

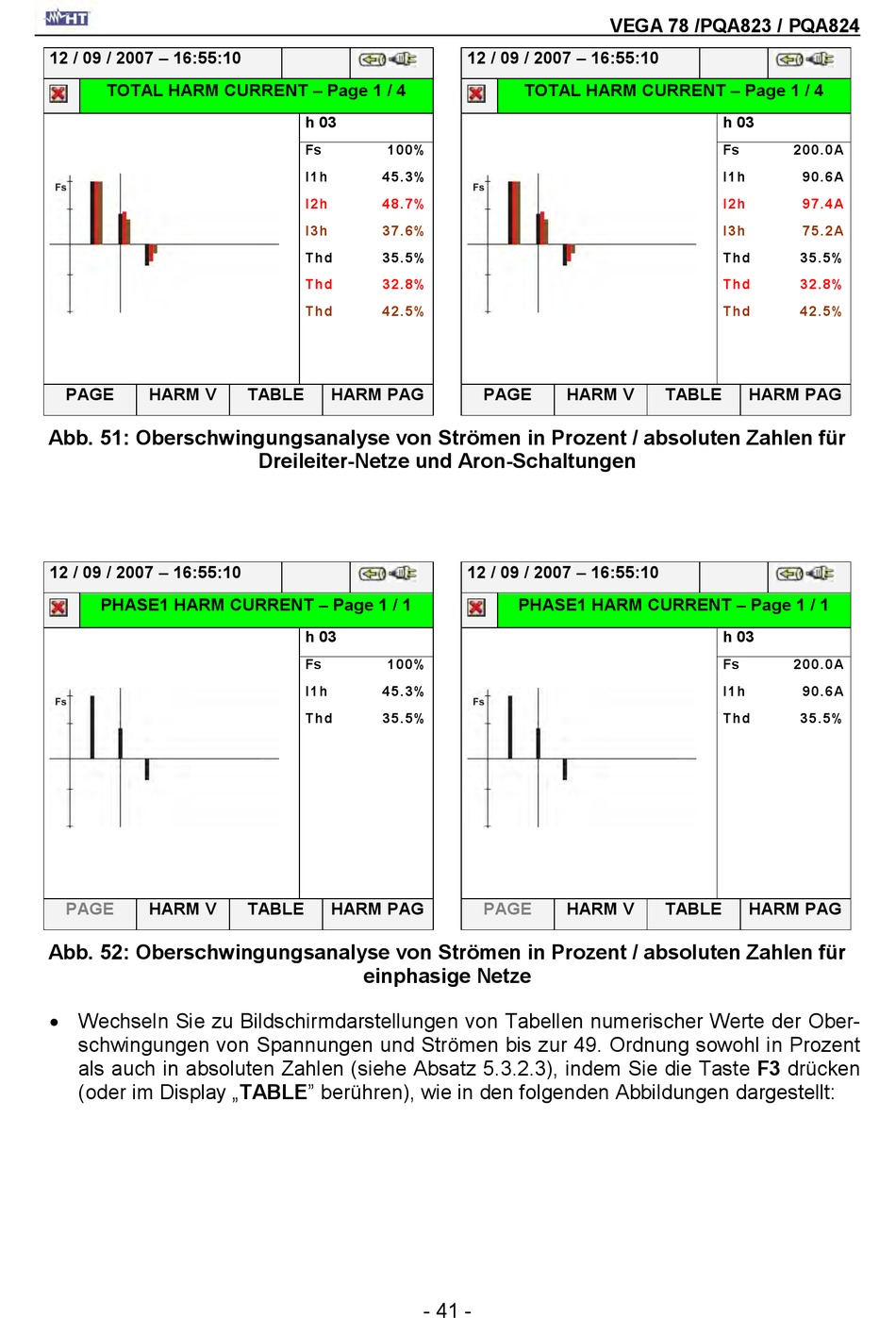

Abb. 51: Oberschwingungsanalyse von Strömen in Prozent / absoluten Zahlen für
12 / 09 / 2007 – 16:55:10
PHASE1 HARM CURRENT – Page 1 / 1
PAGE HARM V
Abb. 52: Oberschwingungsanalyse von Strömen in Prozent / absoluten Zahlen für
 Wechseln Sie zu Bildschirmdarstellungen von Tabellen numerischer Werte der Ober-
schwingungen von Spannungen und Strömen bis zur 49. Ordnung sowohl in Prozent
als auch in absoluten Zahlen (siehe Absatz 5.3.2.3), indem Sie die Taste F3 drücken
(oder im Display „TABLE" berühren), wie in den folgenden Abbildungen dargestellt:
h 03
Fs 100%
I1h 45.3%
I2h 48.7%
I3h 37.6%
Thd 35.5%
Thd 32.8%
Thd 42.5%
TABLE HARM PAG
Dreileiter-Netze und Aron-Schaltungen
h 03
Fs 100%
I1h 45.3%
Thd 35.5%
TABLE HARM PAG
einphasige Netze
12 / 09 / 2007 – 16:55:10
TOTAL HARM CURRENT – Page 1 / 4
PAGE HARM V
12 / 09 / 2007 – 16:55:10
PHASE1 HARM CURRENT – Page 1 / 1
PAGE HARM V
