- Drücken Sie F1 .
- Verwenden Sie die F2-F3 Tasten wie folgt:
- F2 Eingabe abbrechen
- F3 Kein Grenzwert
6.3. Isolationsmessung mittels Meßspannungen von 250V, 500V, oder 1000V
Die Messung erfolgt gemäß VDE 0413 Teil 2. Vor Beginn der Messung empfiehlt es sich das
mögliche Anliegen von Netzspannung am Prüfobjekt zu überprüfen. Eine automatische
Entladung des Prüfobjektes erfolgt nach Beendigung der Messung.
WARNUNG!
Ziehen Sie die Meßkabel nicht während der Messung ab; das Prüfobjekt kann bei
anliegender paralleler Kapazität unter Spannung stehen ⇒ Gefährliche Spannung.
Wie wird die Messung durchgeführt?
- Drehen Sie den Funktionswahlschalter in die Riso Position.
- Schließen Sie die Testleiter an das Prüfobjekt an (siehe Abbildungen 11 bis 15).
- Wählen Sie die entsprechende Prüfspannung mit der F1 Taste aus.
- Prüfen Sie die oberen und unteren Grenzwerte (LO und HI) und passen Sie sie
gegebenenfalls an (Siehe das am Ende dieses Abschnittes beschriebene Verfahren)
- Drücken Sie die START Taste und halten Sie sie heruntergedrückt bis sich das
Meßergebnis stabilisiert und lesen Sie es dann ab.
- Speichern Sie das Meßergebnis zu Dokumentationszwecken (Siehe Abschnitt 6.13).

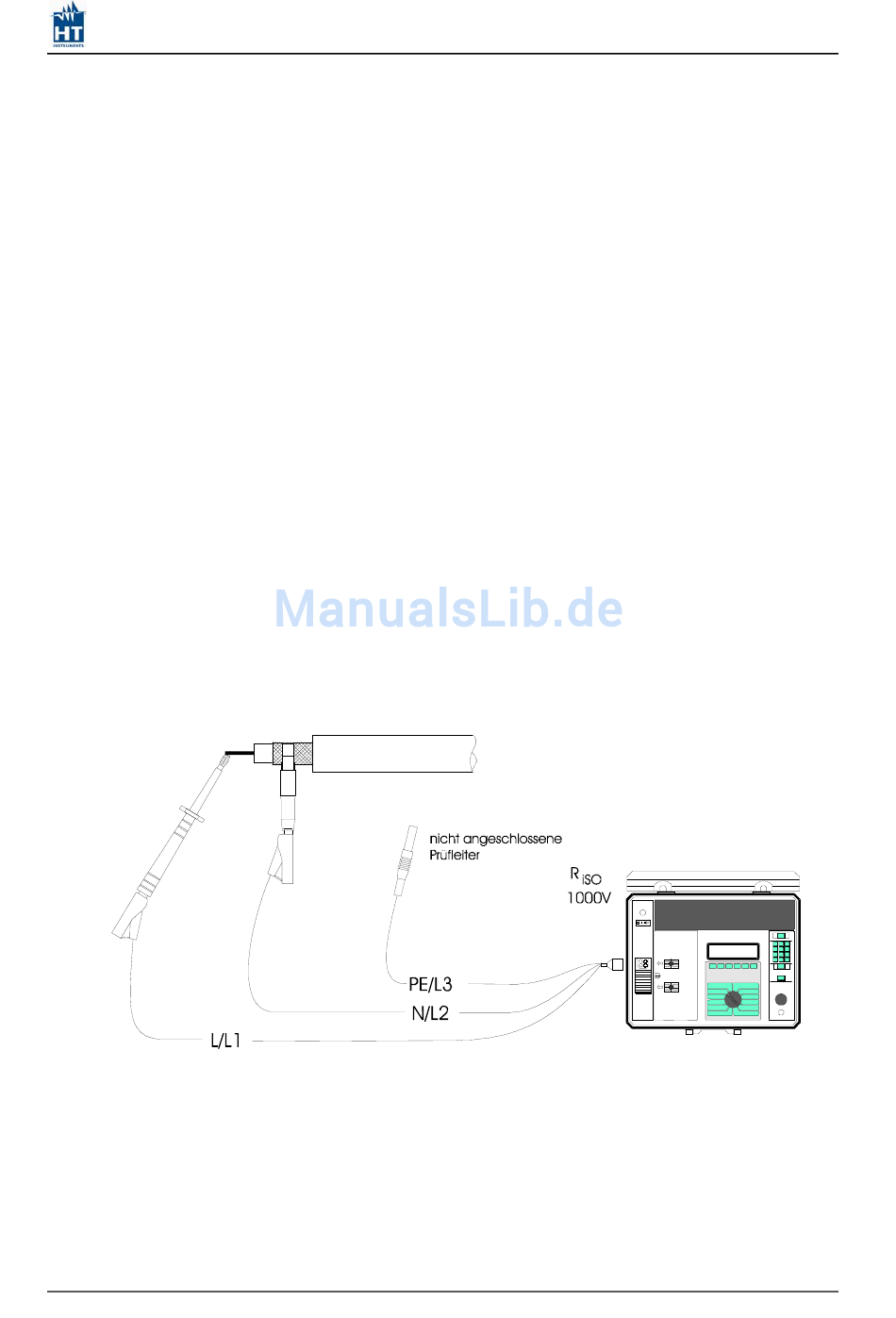

Abb.11. Isolation des Erdkabels
28
MAXTEST
