im Display auf CLP / EXP). Im Folgenden wird das Ergebnis für Oberschwingungen un-
gerader Ordnung (Odd harmonics) dargestellt:

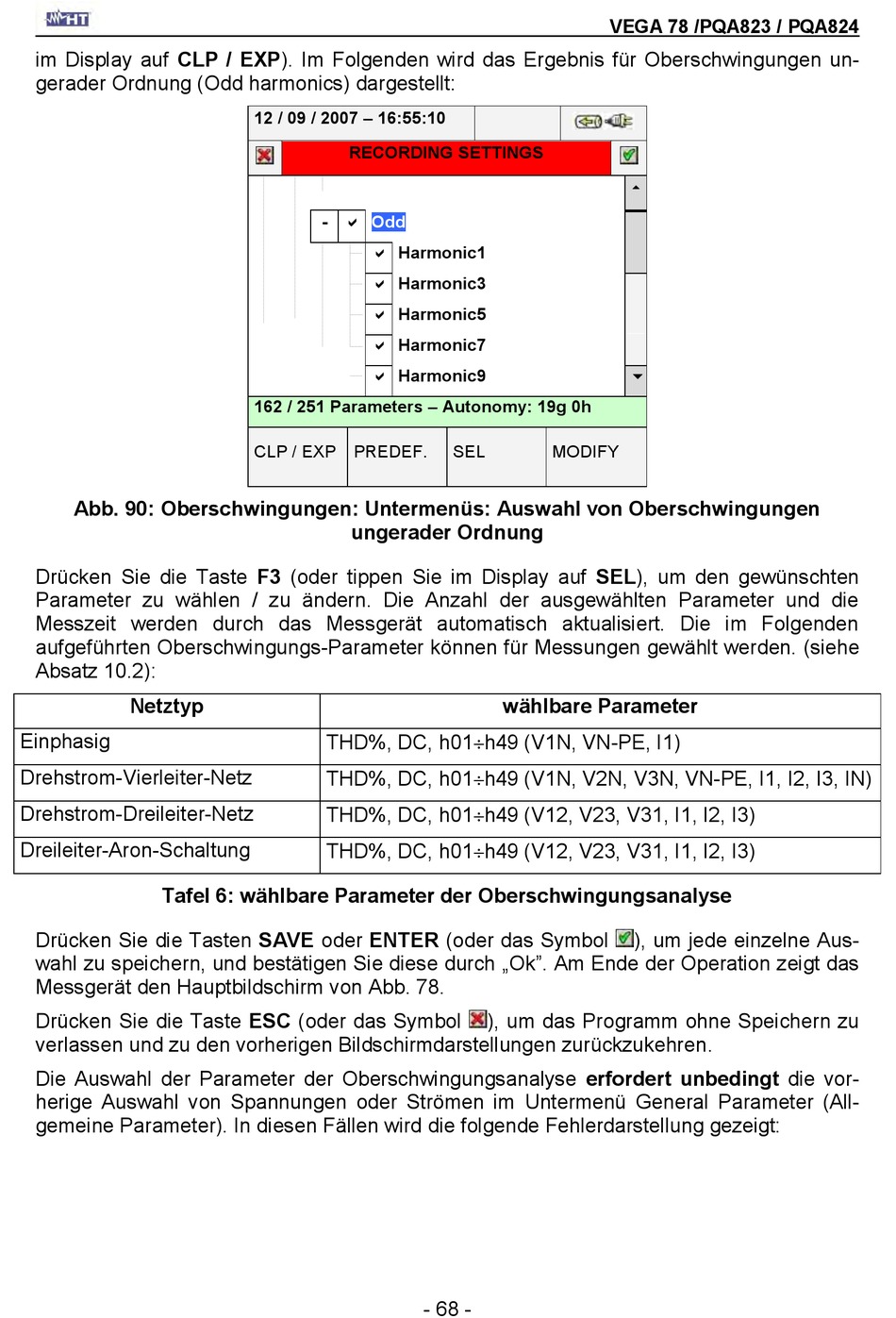

Abb. 90: Oberschwingungen: Untermenüs: Auswahl von Oberschwingungen
Drücken Sie die Taste F3 (oder tippen Sie im Display auf SEL), um den gewünschten
Parameter zu wählen / zu ändern. Die Anzahl der ausgewählten Parameter und die
Messzeit werden durch das Messgerät automatisch aktualisiert. Die im Folgenden
aufgeführten Oberschwingungs-Parameter können für Messungen gewählt werden. (siehe
Absatz 10.2):
Netztyp
Einphasig
Drehstrom-Vierleiter-Netz
Drehstrom-Dreileiter-Netz
Dreileiter-Aron-Schaltung
Tafel 6: wählbare Parameter der Oberschwingungsanalyse
Drücken Sie die Tasten SAVE oder ENTER (oder das Symbol
wahl zu speichern, und bestätigen Sie diese durch „Ok". Am Ende der Operation zeigt das
Messgerät den Hauptbildschirm von Abb. 78.
Drücken Sie die Taste ESC (oder das Symbol
verlassen und zu den vorherigen Bildschirmdarstellungen zurückzukehren.
Die Auswahl der Parameter der Oberschwingungsanalyse erfordert unbedingt die vor-
herige Auswahl von Spannungen oder Strömen im Untermenü General Parameter (All-
gemeine Parameter). In diesen Fällen wird die folgende Fehlerdarstellung gezeigt:
12 / 09 / 2007 – 16:55:10
RECORDING SETTINGS
-  Odd
 Harmonic1
 Harmonic3
 Harmonic5
 Harmonic7
 Harmonic9
162 / 251 Parameters – Autonomy: 19g 0h
CLP / EXP PREDEF.
ungerader Ordnung
THD%, DC, h01h49 (V1N, VN-PE, I1)
THD%, DC, h01h49 (V1N, V2N, V3N, VN-PE, I1, I2, I3, IN)
THD%, DC, h01h49 (V12, V23, V31, I1, I2, I3)
THD%, DC, h01h49 (V12, V23, V31, I1, I2, I3)
SEL MODIFY
wählbare Parameter
), um das Programm ohne Speichern zu
