HT Instruments VEGA78 Montageanleitung Seite 31

12 / 09 / 2007 -16:55:10
PHASE 2 RMS VALUES – Page 4 / 6
V2PE
= 0.0 V
I2
= 0.0 A
Pact2
= 0 W
Preact2
= 0 Var
Papp2
= 0 VA
Pf2
= 0.00i
CosPhi2
= 0.00i
PAGE SCOPE HARM VECTORS

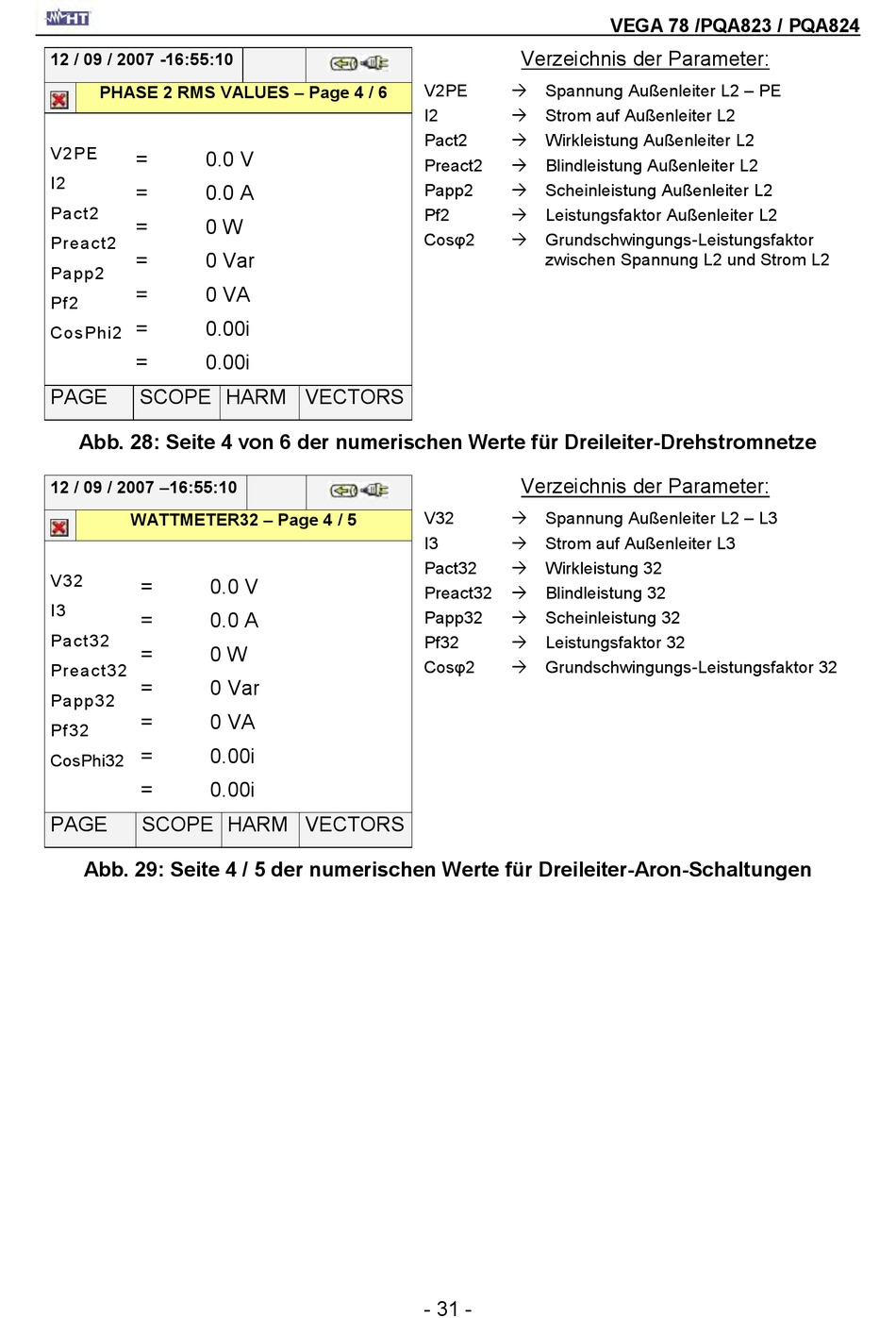

Abb. 28: Seite 4 von 6 der numerischen Werte für Dreileiter-Drehstromnetze
12 / 09 / 2007 –16:55:10
WATTMETER32 – Page 4 / 5
V32
= 0.0 V
I3
= 0.0 A
Pact32
= 0 W
Preact32
= 0 Var
Papp32
= 0 VA
Pf32
= 0.00i
CosPhi32
= 0.00i
PAGE SCOPE HARM VECTORS
Abb. 29: Seite 4 / 5 der numerischen Werte für Dreileiter-Aron-Schaltungen
Verzeichnis der Parameter:
V2PE  Spannung Außenleiter L2 – PE
I2  Strom auf Außenleiter L2
Pact2  Wirkleistung Außenleiter L2
Preact2  Blindleistung Außenleiter L2
Papp2  Scheinleistung Außenleiter L2
Pf2  Leistungsfaktor Außenleiter L2
Cosφ2  Grundschwingungs-Leistungsfaktor
zwischen Spannung L2 und Strom L2
Verzeichnis der Parameter:
V32  Spannung Außenleiter L2 – L3
I3  Strom auf Außenleiter L3
Pact32  Wirkleistung 32
Preact32  Blindleistung 32
Papp32  Scheinleistung 32
Pf32  Leistungsfaktor 32
Cosφ2  Grundschwingungs-Leistungsfaktor 32
- 31 -
VEGA 78 /PQA823 / PQA824
