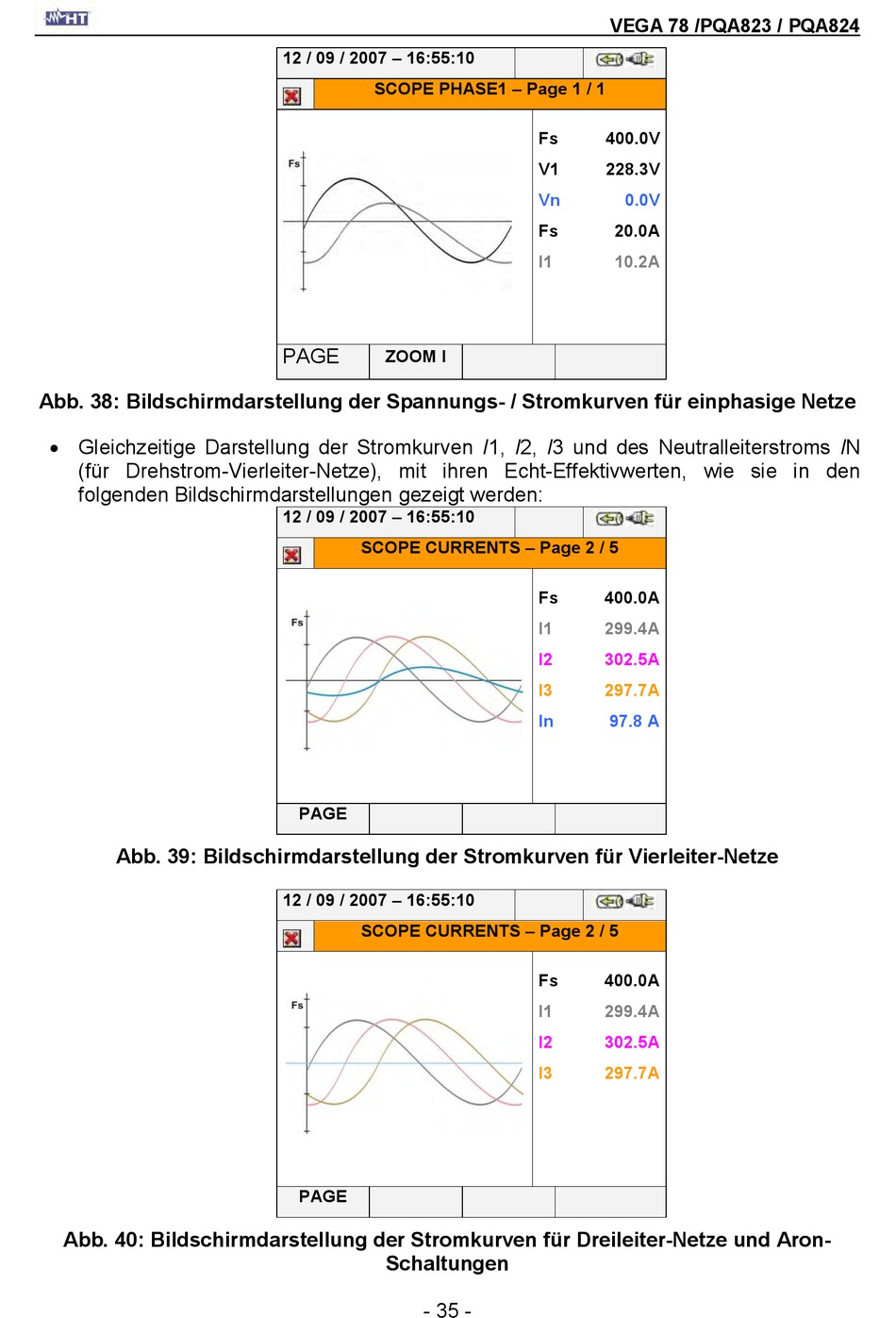

Abb. 38: Bildschirmdarstellung der Spannungs- / Stromkurven für einphasige Netze
 Gleichzeitige Darstellung der Stromkurven I1, I2, I3 und des Neutralleiterstroms IN
(für Drehstrom-Vierleiter-Netze), mit ihren Echt-Effektivwerten, wie sie in den
folgenden Bildschirmdarstellungen gezeigt werden:
Abb. 39: Bildschirmdarstellung der Stromkurven für Vierleiter-Netze
Abb. 40: Bildschirmdarstellung der Stromkurven für Dreileiter-Netze und Aron-
12 / 09 / 2007 – 16:55:10
SCOPE PHASE1 – Page 1 / 1
PAGE
ZOOM I
12 / 09 / 2007 – 16:55:10
SCOPE CURRENTS – Page 2 / 5
PAGE
12 / 09 / 2007 – 16:55:10
SCOPE CURRENTS – Page 2 / 5
PAGE
Schaltungen
- 35 -
VEGA 78 /PQA823 / PQA824
Fs 400.0V
V1 228.3V
Vn 0.0V
Fs 20.0A
I1 10.2A
Fs 400.0A
I1 299.4A
I2 302.5A
I3 297.7A
In 97.8 A
Fs 400.0A
I1 299.4A
I2 302.5A
I3 297.7A
