Die Seite 7 / 7 der numerischen Werte wird vom Messgerät nur angezeigt,
wenn im Untermenü „Advanced Settings" die Option „YES" gewählt wurde
(siehe Absatz 5.3.2.5) und nur für Vierleiter-Drehstromnetze.

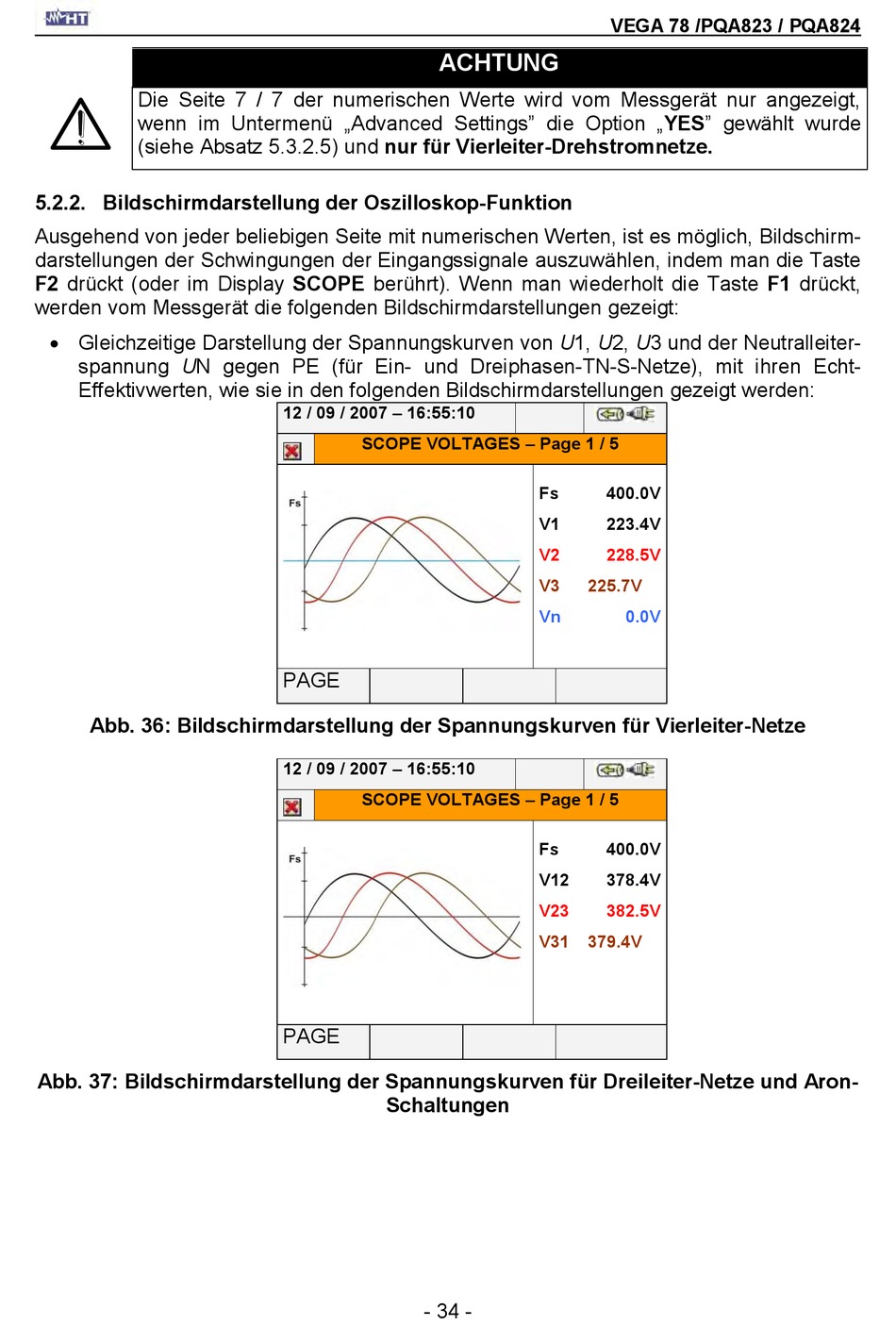

5.2.2. Bildschirmdarstellung der Oszilloskop-Funktion

Ausgehend von jeder beliebigen Seite mit numerischen Werten, ist es möglich, Bildschirm-
darstellungen der Schwingungen der Eingangssignale auszuwählen, indem man die Taste
F2 drückt (oder im Display SCOPE berührt). Wenn man wiederholt die Taste F1 drückt,
werden vom Messgerät die folgenden Bildschirmdarstellungen gezeigt:
 Gleichzeitige Darstellung der Spannungskurven von U1, U2, U3 und der Neutralleiter-
spannung UN gegen PE (für Ein- und Dreiphasen-TN-S-Netze), mit ihren Echt-
Effektivwerten, wie sie in den folgenden Bildschirmdarstellungen gezeigt werden:
Abb. 36: Bildschirmdarstellung der Spannungskurven für Vierleiter-Netze
Abb. 37: Bildschirmdarstellung der Spannungskurven für Dreileiter-Netze und Aron-
ACHTUNG
12 / 09 / 2007 – 16:55:10
SCOPE VOLTAGES – Page 1 / 5
PAGE
12 / 09 / 2007 – 16:55:10
SCOPE VOLTAGES – Page 1 / 5
PAGE
Schaltungen
- 34 -
VEGA 78 /PQA823 / PQA824
Fs 400.0V
V1 223.4V
V2 228.5V
V3 225.7V
Vn 0.0V
Fs 400.0V
V12 378.4V
V23 382.5V
V31 379.4V
