HT Instruments VEGA78 Montageanleitung Seite 37

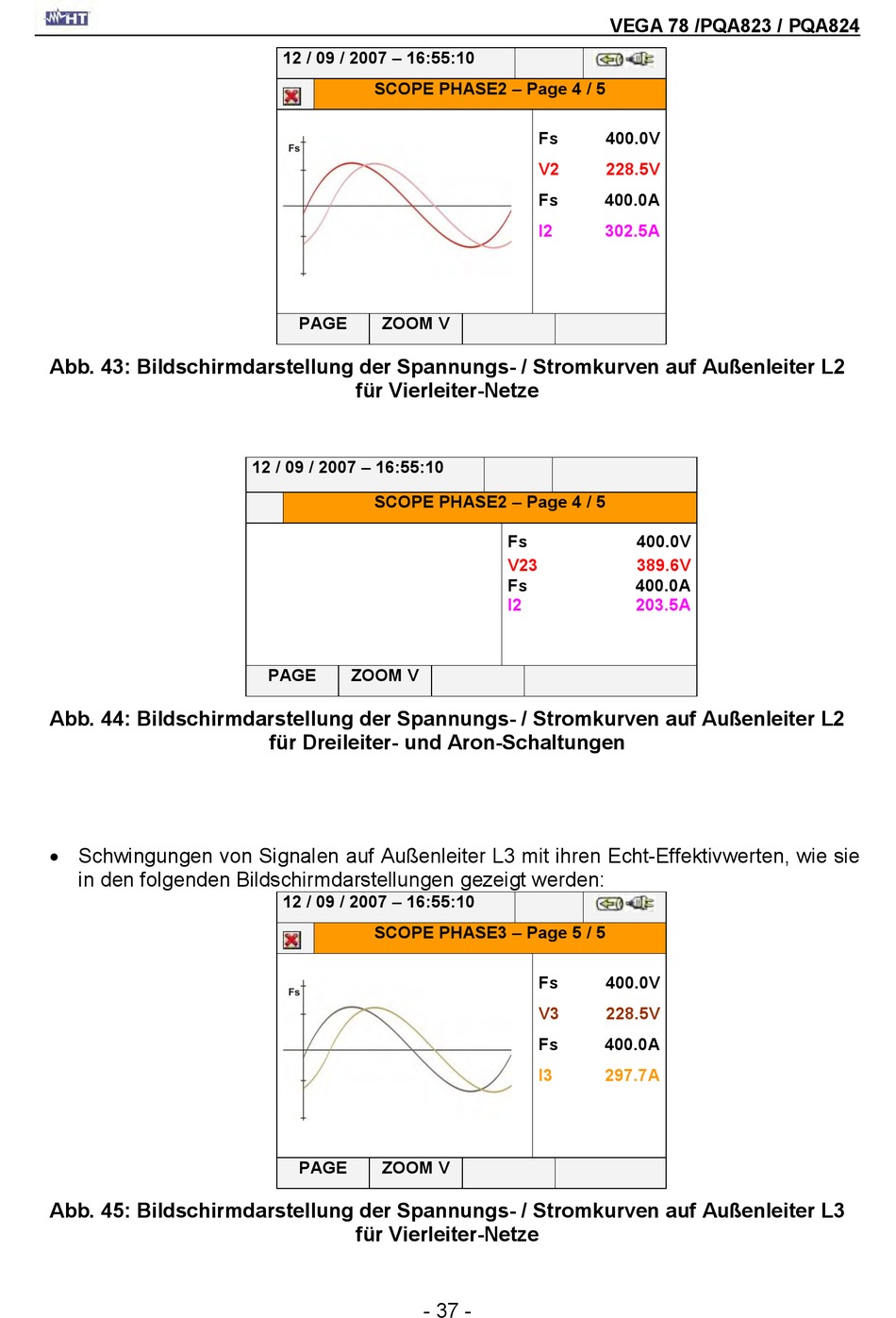

Abb. 43: Bildschirmdarstellung der Spannungs- / Stromkurven auf Außenleiter L2
Abb. 44: Bildschirmdarstellung der Spannungs- / Stromkurven auf Außenleiter L2
 Schwingungen von Signalen auf Außenleiter L3 mit ihren Echt-Effektivwerten, wie sie
in den folgenden Bildschirmdarstellungen gezeigt werden:
Abb. 45: Bildschirmdarstellung der Spannungs- / Stromkurven auf Außenleiter L3
12 / 09 / 2007 – 16:55:10
SCOPE PHASE2 – Page 4 / 5
PAGE ZOOM V
für Vierleiter-Netze
12 / 09 / 2007 – 16:55:10
SCOPE PHASE2 – Page 4 / 5
PAGE ZOOM V
für Dreileiter- und Aron-Schaltungen
12 / 09 / 2007 – 16:55:10
SCOPE PHASE3 – Page 5 / 5
PAGE ZOOM V
für Vierleiter-Netze
Fs
V2
Fs
I2
Fs
V23
Fs
I2
Fs
V3
Fs
I3
- 37 -
