5.2.1. Bildschirmdarstellungen der gemessenen Echt-Effektivwerte

Im Untermenü „Echt-Effektivwerte" („Real time values") zeigt das Messgerät (in
Abhängigkeit von den ausgewählten Parametern) die Bildschirmdarstellung der ersten
Seite der gemessenen Echt-Effektivwerte. Diese können sich entsprechend des im
Messgerät gewählten Netzes nach Typ und Zahl unterscheiden, wie die nachfolgenden
Darstellungen zeigen:
12 / 09 / 2007 – 16:55:10
TOTAL RMS VALUES – Page 1 / 6
V1N V2N
0.0 0.0
V12 V23
0.0 0.0
NEG% ZERO%
0.0 0.0
I1 I2
0.0 0.0
PAGE SCOPE

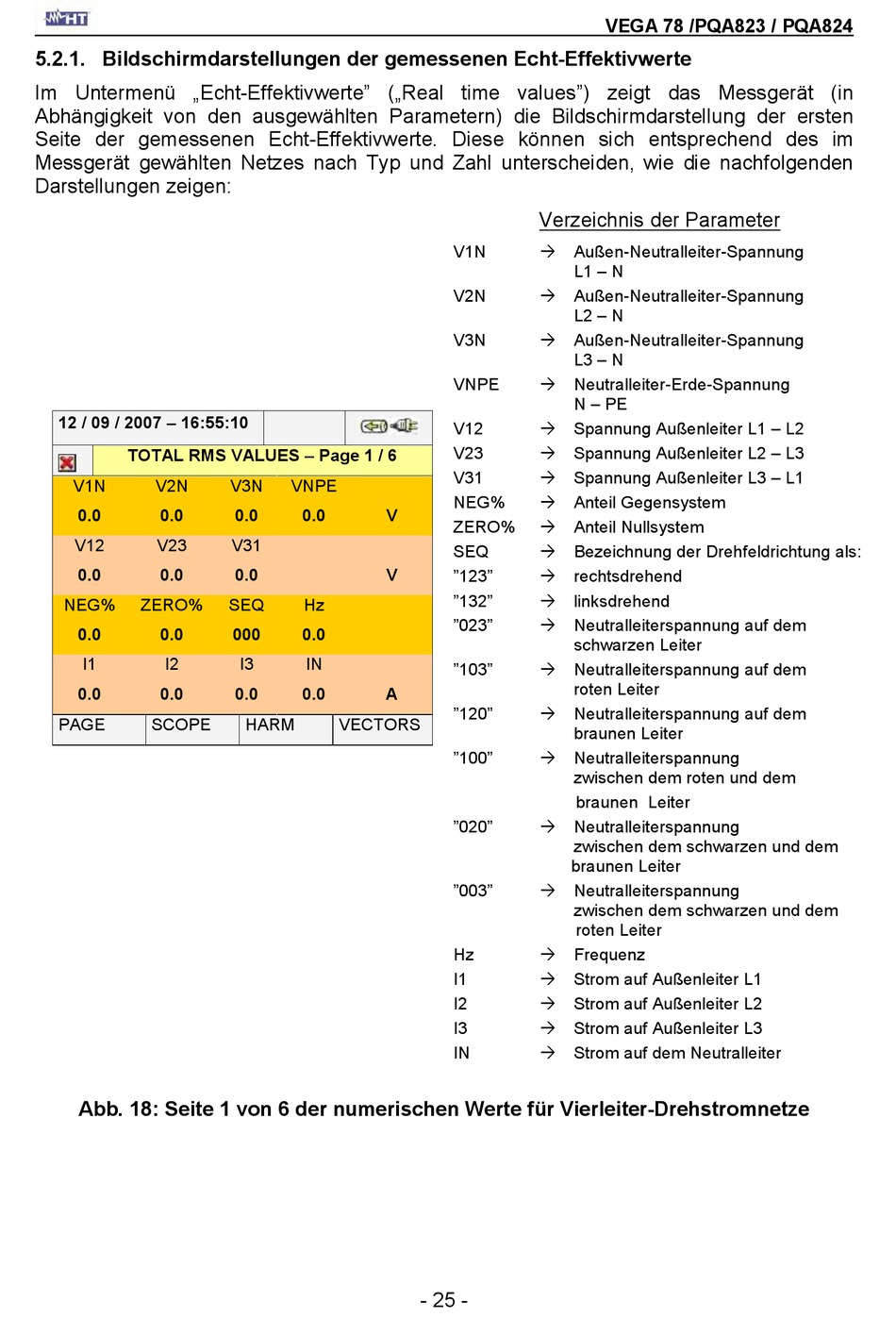

Abb. 18: Seite 1 von 6 der numerischen Werte für Vierleiter-Drehstromnetze
V3N VNPE
0.0 0.0 V
V31
0.0 V
SEQ Hz
000 0.0
I3 IN
0.0 0.0 A
HARM VECTORS
Verzeichnis der Parameter
V1N  Außen-Neutralleiter-Spannung
L1 – N
V2N  Außen-Neutralleiter-Spannung
L2 – N
V3N  Außen-Neutralleiter-Spannung
L3 – N
VNPE  Neutralleiter-Erde-Spannung
N – PE
V12  Spannung Außenleiter L1 – L2
V23  Spannung Außenleiter L2 – L3
V31  Spannung Außenleiter L3 – L1
NEG%  Anteil Gegensystem
ZERO%  Anteil Nullsystem
SEQ  Bezeichnung der Drehfeldrichtung als:
"123"  rechtsdrehend
"132"  linksdrehend
"023"  Neutralleiterspannung auf dem
schwarzen Leiter
"103"  Neutralleiterspannung auf dem
roten Leiter
"120"  Neutralleiterspannung auf dem
braunen Leiter
"100"  Neutralleiterspannung
zwischen dem roten und dem
braunen Leiter
"020"  Neutralleiterspannung
zwischen dem schwarzen und dem
braunen Leiter
"003"  Neutralleiterspannung
zwischen dem schwarzen und dem
roten Leiter
Hz  Frequenz
I1  Strom auf Außenleiter L1
I2  Strom auf Außenleiter L2
I3  Strom auf Außenleiter L3
IN  Strom auf dem Neutralleiter
