HT Instruments VEGA78 Montageanleitung Seite 29

12 / 09 / 2007 –
16:55:10
PHASE 1 RMS VALUES – Page 3 / 6
V1N
= 0.0 V
I1
= 0.0 A
Pact1
= 0 W
Preact1
= 0 Var
Papp1
= 0 VA
Pf1
= 0.00i
CosPhi1
= 0.00i
PAGE SCOPE HARM VECTORS

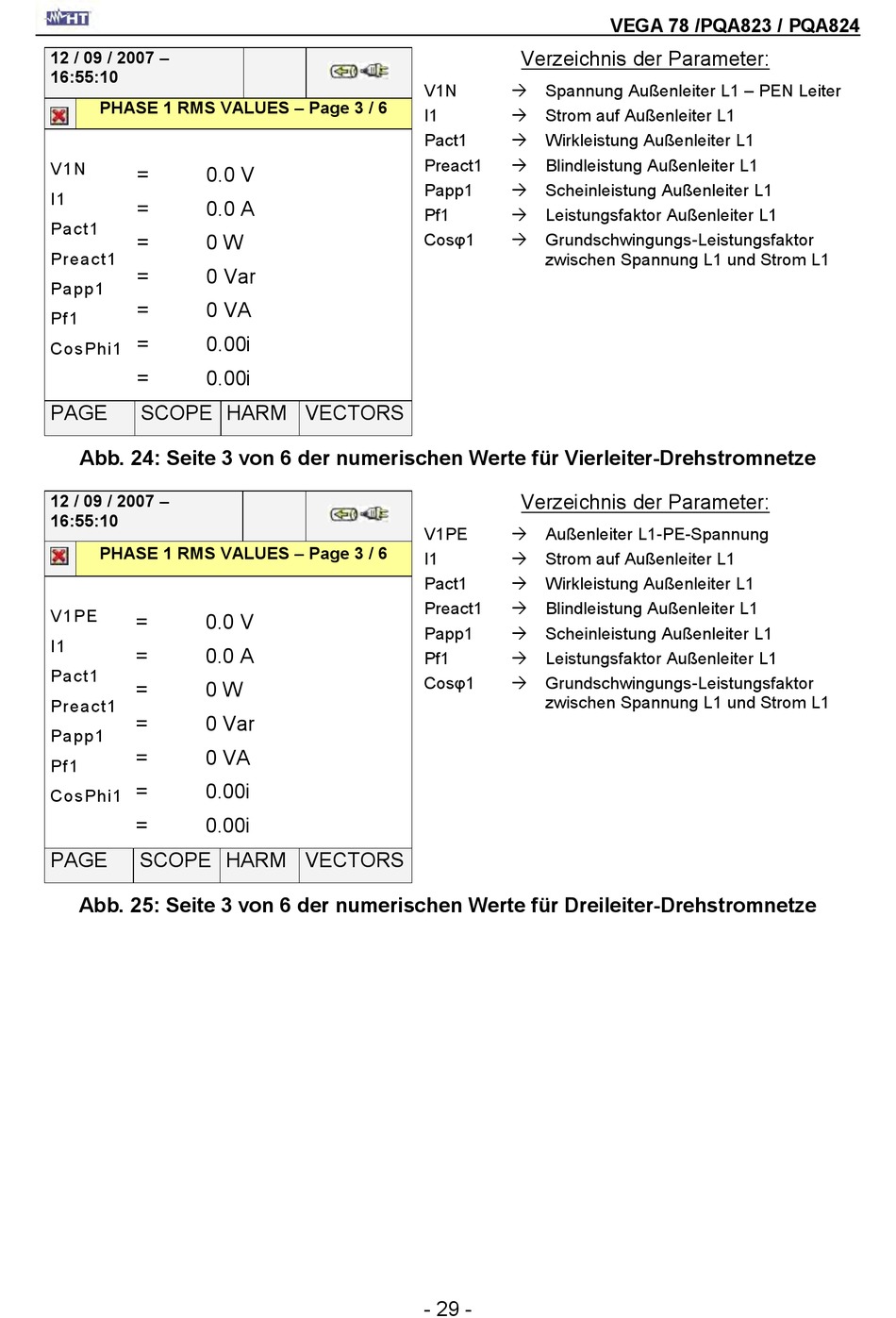

Abb. 24: Seite 3 von 6 der numerischen Werte für Vierleiter-Drehstromnetze
12 / 09 / 2007 –
16:55:10
PHASE 1 RMS VALUES – Page 3 / 6
V1PE
= 0.0 V
I1
= 0.0 A
Pact1
= 0 W
Preact1
= 0 Var
Papp1
= 0 VA
Pf1
= 0.00i
CosPhi1
= 0.00i
PAGE SCOPE HARM VECTORS
Abb. 25: Seite 3 von 6 der numerischen Werte für Dreileiter-Drehstromnetze
Verzeichnis der Parameter:
V1N  Spannung Außenleiter L1 – PEN Leiter
I1  Strom auf Außenleiter L1
Pact1  Wirkleistung Außenleiter L1
Preact1  Blindleistung Außenleiter L1
Papp1  Scheinleistung Außenleiter L1
Pf1  Leistungsfaktor Außenleiter L1
Cosφ1  Grundschwingungs-Leistungsfaktor
zwischen Spannung L1 und Strom L1
Verzeichnis der Parameter:
V1PE  Außenleiter L1-PE-Spannung
I1  Strom auf Außenleiter L1
Pact1  Wirkleistung Außenleiter L1
Preact1  Blindleistung Außenleiter L1
Papp1  Scheinleistung Außenleiter L1
Pf1  Leistungsfaktor Außenleiter L1
Cosφ1  Grundschwingungs-Leistungsfaktor
zwischen Spannung L1 und Strom L1
- 29 -
VEGA 78 /PQA823 / PQA824
