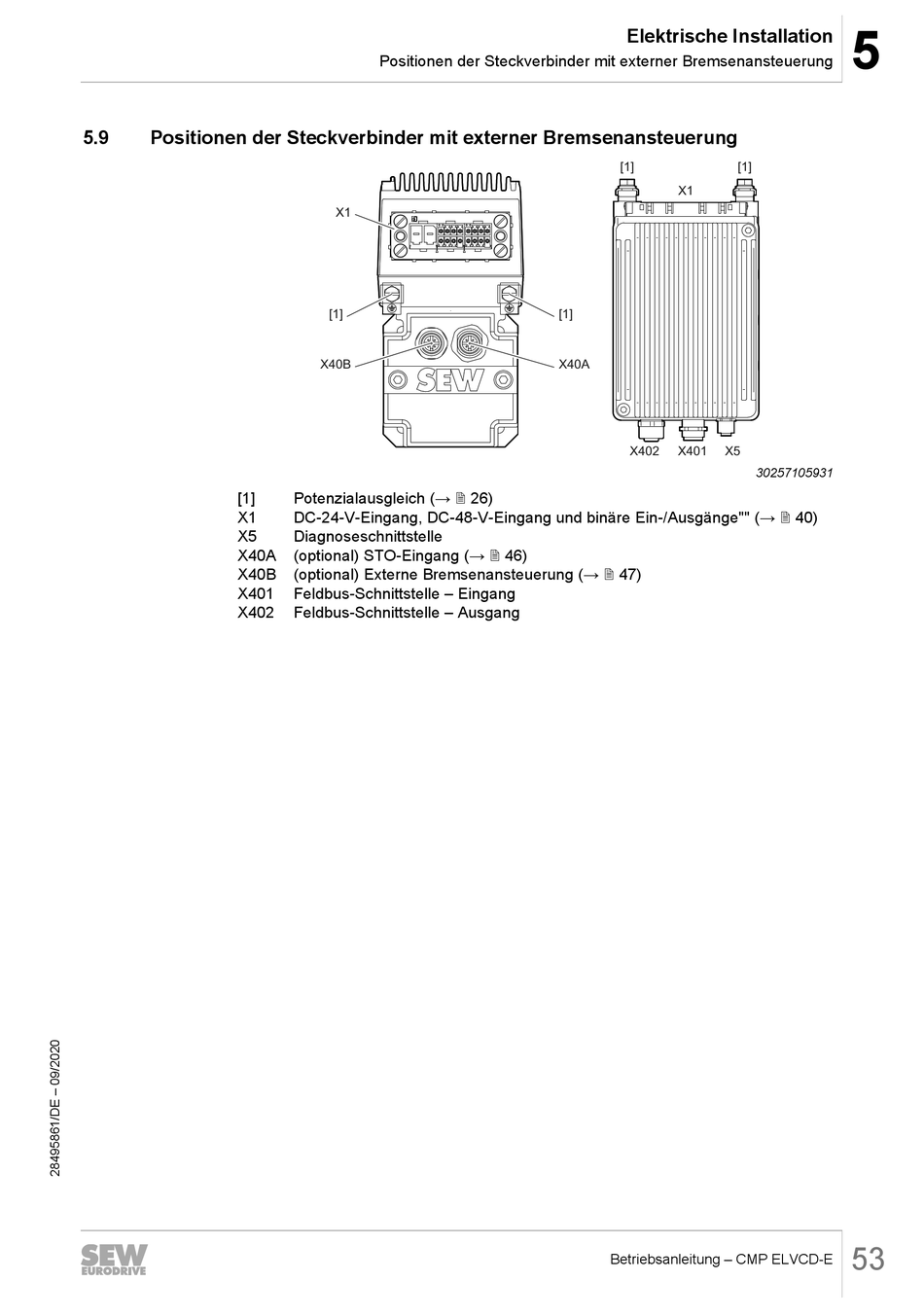

5.9 Positionen der Steckverbinder mit externer Bremsenansteuerung
[1]
X1
X5
X40A
X40B
X401
X402
Positionen der Steckverbinder mit externer Bremsenansteuerung
X1
[1]
X40B
Potenzialausgleich (→ 2 26)
DC-24-V-Eingang, DC-48-V-Eingang und binäre Ein-/Ausgänge"" (→ 2 40)
Diagnoseschnittstelle
(optional) STO-Eingang (→ 2 46)
(optional) Externe Bremsenansteuerung (→ 2 47)
Feldbus-Schnittstelle – Eingang
Feldbus-Schnittstelle – Ausgang
Elektrische Installation
[1]
X1
[1]
X40A
X402 X401 X5
Betriebsanleitung – CMP ELVCD-E
5
[1]
30257105931
