HINWEIS
•
Beachten Sie die zulässigen Biegeradien der Kabel.
•
Bei der Verwendung von niederkapazitiven, schleppfähigen Kabeln sind die
Biegeradien größer als bei den früher eingesetzten Standardkabeln.
•
Der Einsatz von niederkapazitiven Kabeln wird von SEW-EURODRIVE empfoh-
len.

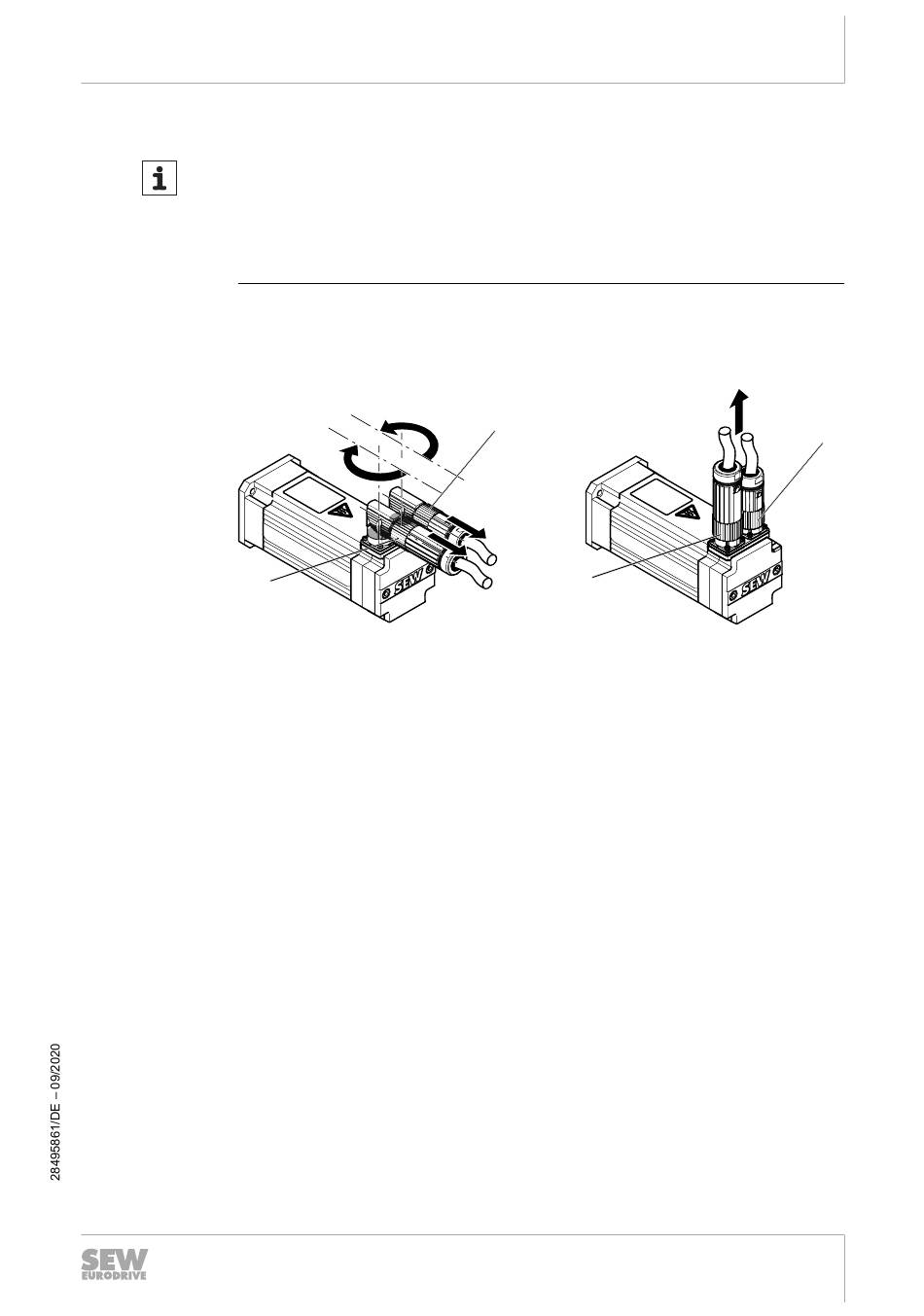

Für abgewinkelte, ausrichtbare Steckverbinder [1] wurde die Lage "ausrichtbar" defi-
niert. Diese Steckerlage stellt den Standard dar und entspricht Steckerlage "3".
Für gerade Steckverbinder (radialer Abgang) wurde die Lage "radial" definiert. Die
radialen Steckverbinder [2] sind optional.
[X2]
[1]
Steckerlage "ausrichtbar"
[2]
Steckerlage "radial"
[X2]
Anschluss Motor
[X3]
Anschluss Geber
Umrichter motornah montiert
[X3]
[1]
[X2]
Betriebsanleitung – CMP ELVCD-E
Geräteaufbau
3
[2]
[X3]
