Elektrische Installation
5
Positionen der Steckverbinder

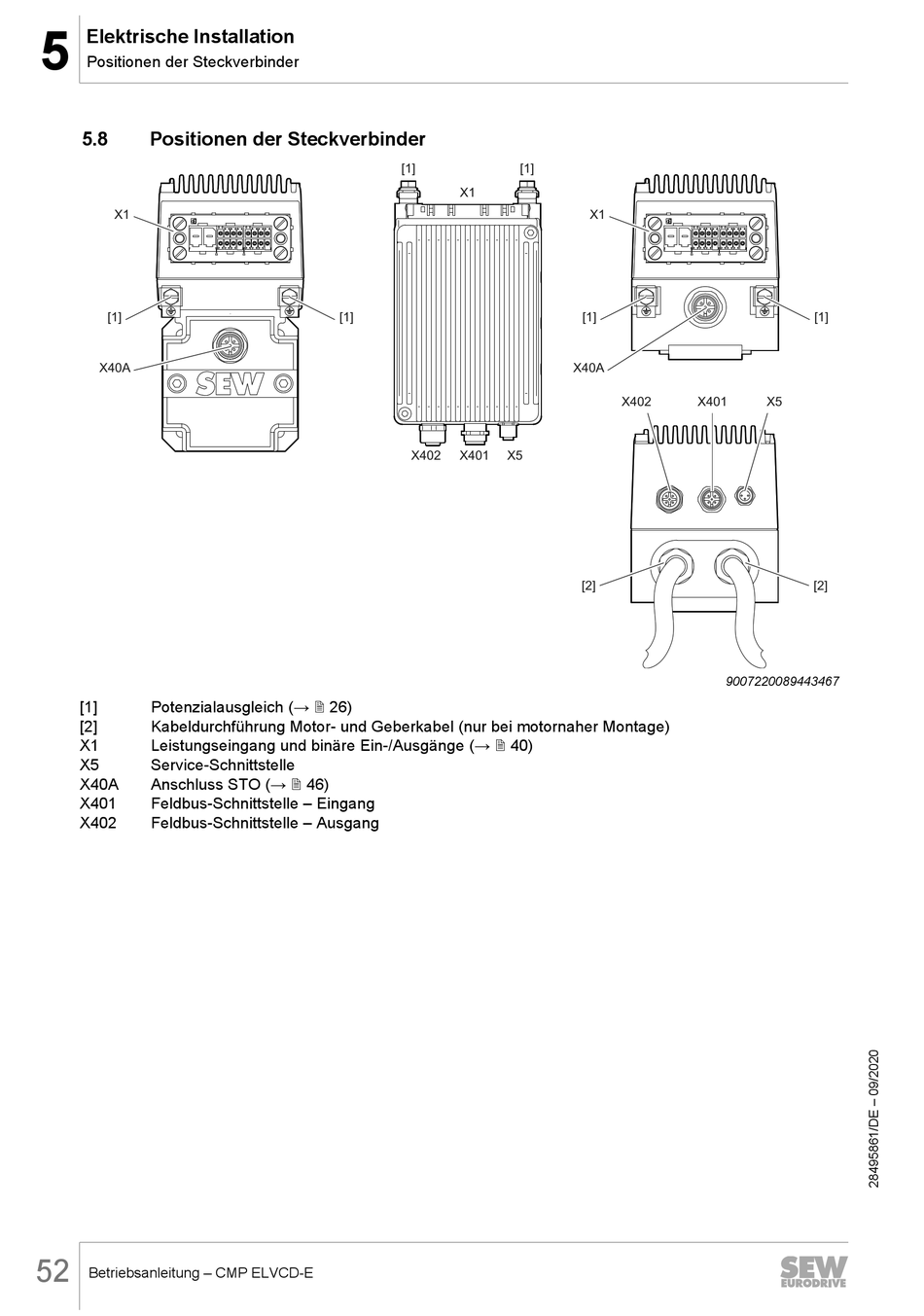

5.8 Positionen der Steckverbinder
X1
[1]
X40A
[1] Potenzialausgleich (→ 2 26)
[2] Kabeldurchführung Motor- und Geberkabel (nur bei motornaher Montage)
X1 Leistungseingang und binäre Ein-/Ausgänge (→ 2 40)
X5 Service-Schnittstelle
X40A Anschluss STO (→ 2 46)
X401 Feldbus-Schnittstelle – Eingang
X402 Feldbus-Schnittstelle – Ausgang
52
Betriebsanleitung – CMP ELVCD-E
[1]
X1
[1]
X402 X401 X5
[1]
X1
[1]
X40A
X402
[2]
[1]
X401 X5
[2]
9007220089443467
