Elektrische Installation
5
Installationstopologie (Beispiel)
5.4.2
Schaltungsbeispiel mit binären Eingängen und Endschaltern
5.4.3
Schaltungsbeispiel mit binären Ausgängen
30
Betriebsanleitung – CMP ELVCD-E

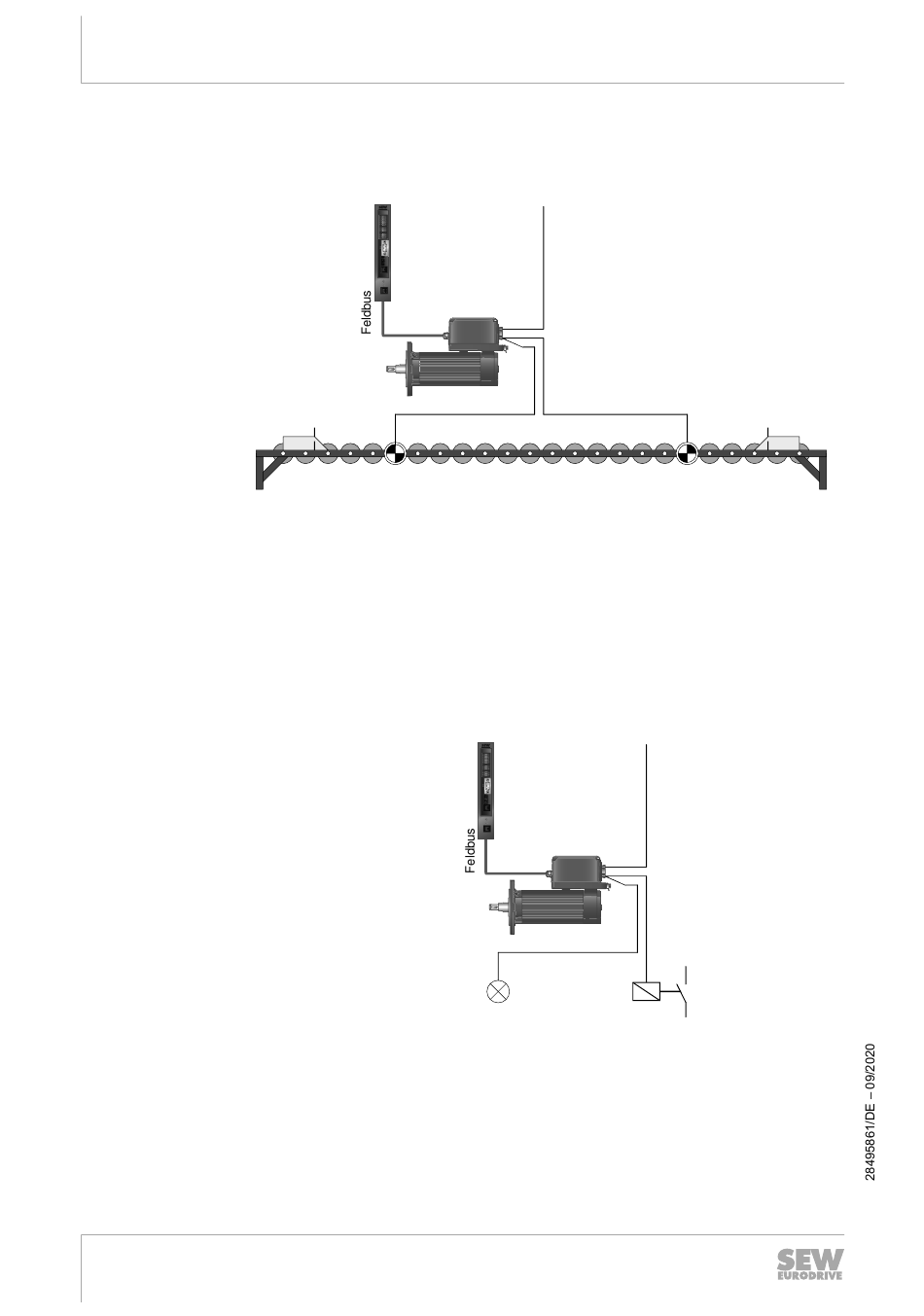

Das folgende Bild zeigt ein Schaltungsbeispiel mit den binären Eingängen DI07 und
DI08 zum Auslesen von Endschaltern:
Controller
DHP11B
0
2
2
1
2
2
2
[3]
[1]
Versorgung des ELVCD-Antriebs
[2]
Endschalter rechts/positiv
[3]
Endschalter links/negativ
Der ELVCD-Antrieb kann 9 binäre Eingänge (2 davon für Endschalter) auswerten und
diese Signale über den Feldbus an die übergeordnete Steuerung weiterleiten.
Das folgende Bild zeigt ein Schaltungsbeispiel mit den binären Ausgängen D001 und
DO02:
Controller
[1]
Versorgung des ELVCD-Antriebs
[2]
Relais
[3]
Meldeleuchte
Der ELVCD-Antrieb verfügt über 2 parametrierbare binäre Ausgänge. Diese können
Sie mit dem ELVCD-DriveManager einstellen.
[1]
ELVCD
®
DHP11B
2
0
2
1
2
2
2
ELVCD
[3]
[2]
9007217331805067
[1]
[2]
9007217331807755
