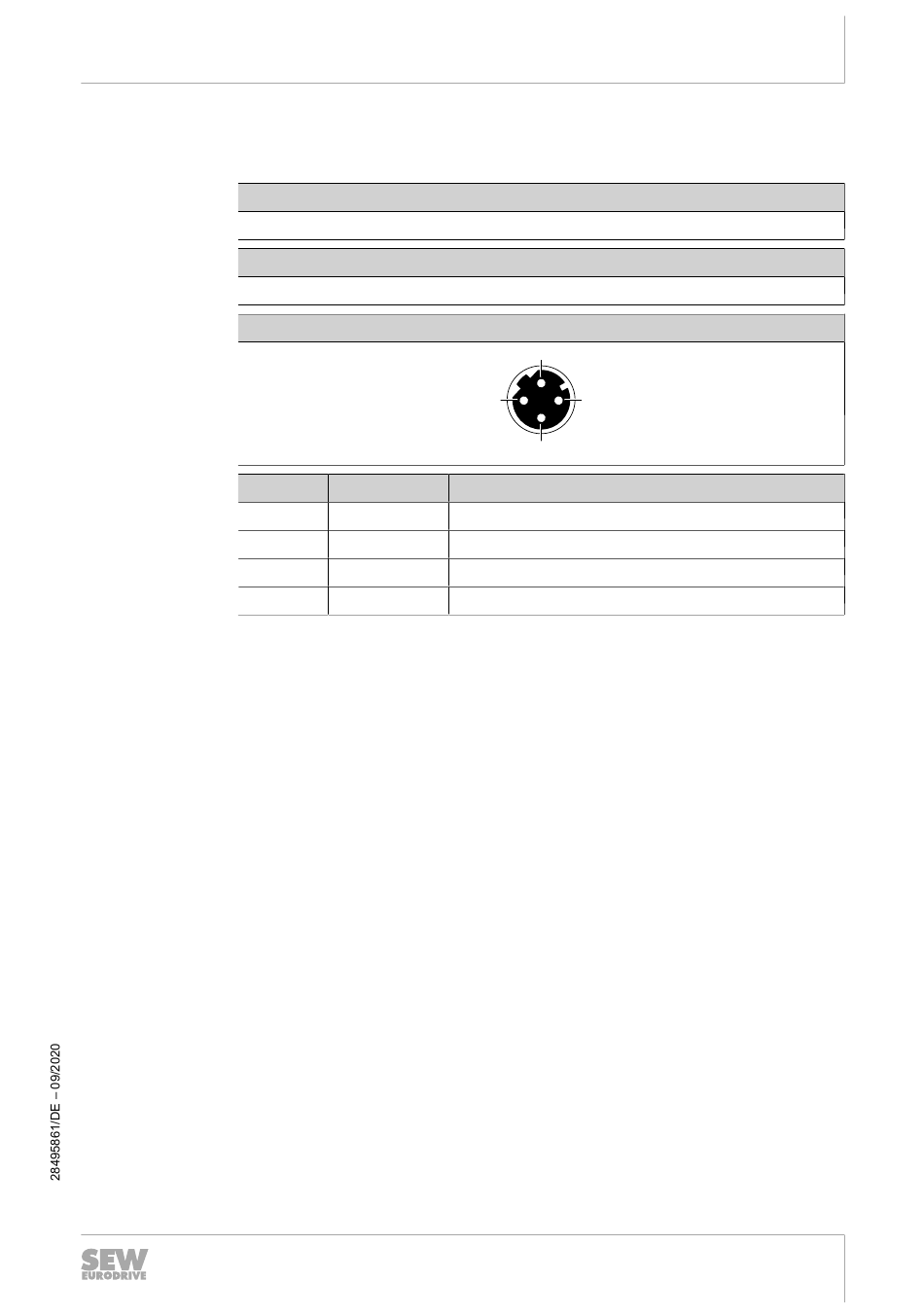

5.6.11 X402: EtherCAT
Folgende Tabelle zeigt Informationen zu diesem Anschluss:
Funktion
EtherCAT
Anschlussart
M12, 4-polig, female, D-codiert
Anschlussbild
Nr.
1
2
3
4
®
-Schnittstelle – Ausgang
®
-Schnittstelle – Ausgang
Name
TX+
RX+
TX-
RX-
Elektrische Installation
2
1 3
4
Funktion
Sendeleitung (+)
Empfangsleitung (+)
Sendeleitung (-)
Empfangsleitung (-)
