Geräteaufbau
3.1
Überblick
Der dezentrale Kleinspannungs-Servoantrieb CMP ELVCD
folgenden Komponenten:
•
•
•
•
Informationen zu den Servomotoren CMP und den Getrieben finden Sie in den jeweili-
gen Dokumentationen.
3.2
Umrichter integriert

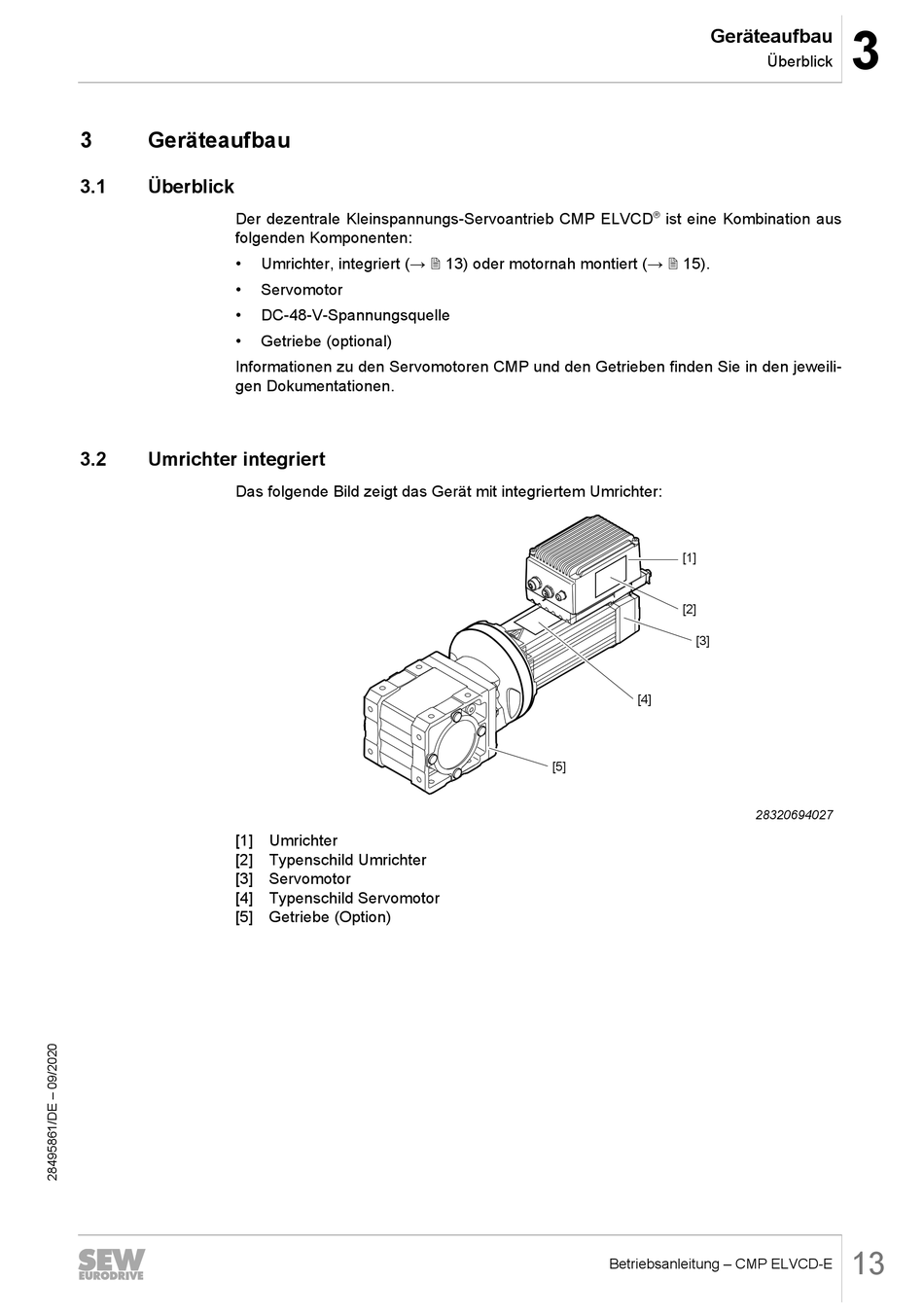

Das folgende Bild zeigt das Gerät mit integriertem Umrichter:
[1] Umrichter
[2] Typenschild Umrichter
[3] Servomotor
[4] Typenschild Servomotor
[5] Getriebe (Option)
Umrichter, integriert (→ 2 13) oder motornah montiert (→ 2 15).
Servomotor
DC‑48‑V-Spannungsquelle
Getriebe (optional)
Geräteaufbau
®
ist eine Kombination aus
[1]
[2]
[3]
[4]
[5]
Betriebsanleitung – CMP ELVCD-E
3
Überblick
28320694027
