5.6.9

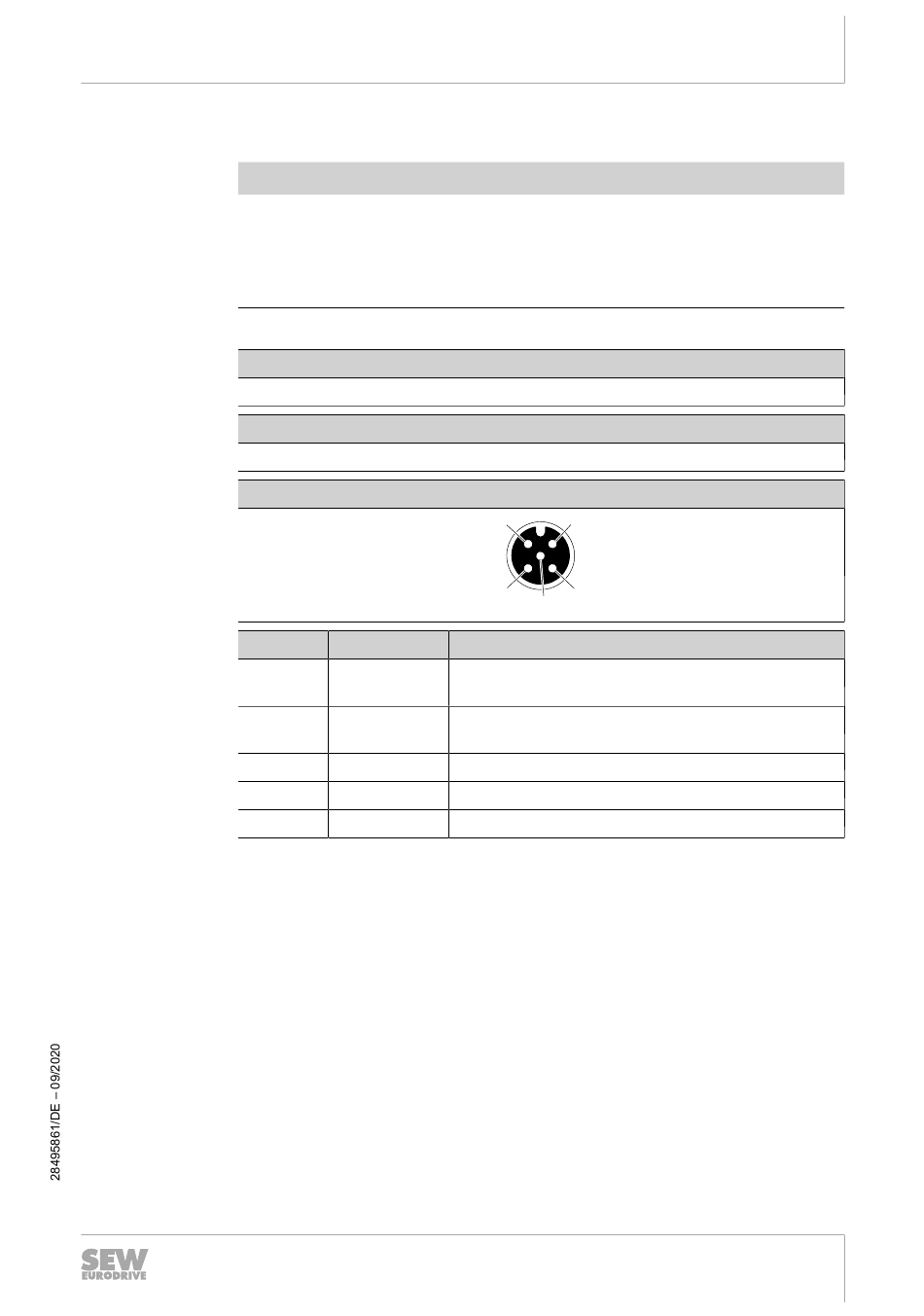

X40B: Externe Bremsenansteuerung
ACHTUNG
Funktionsstörung und Beschädigung der Bremse BK.. durch Verpolung.
Bremsenschaden
•
•
Folgende Tabelle zeigt Informationen zu diesem Anschluss:
Funktion
Externe Bremsenansteuerung
Anschlussart
M12, 4-polig, female, A-codiert
Anschlussbild
Nr.
1
2
3
4
5
Halten Sie unbedingt die festgelegte Polarität der Bremsenversorgung ein.
Prüfen Sie beim Bremsentausch die Polarität.
Name
GND_Inv
DO03
+24V_BR
GND_BR
res.
Elektrische Installation
1
2
4
3
5
Funktion
Bezugspotenzial des Elektronikdeckels für die Halte-
bremse
Digitaler Ausgang des Elektronikdeckels für die Halte-
bremse (High aktiv, +24V)
+24V (±10%) für die Haltebremse
Bezugspotenzial der Haltebremse
Reserviert
Betriebsanleitung – CMP ELVCD-E
Elektrische Anschlüsse
5
47
