Elektrische Installation
5
Elektrische Anschlüsse
5.6.6

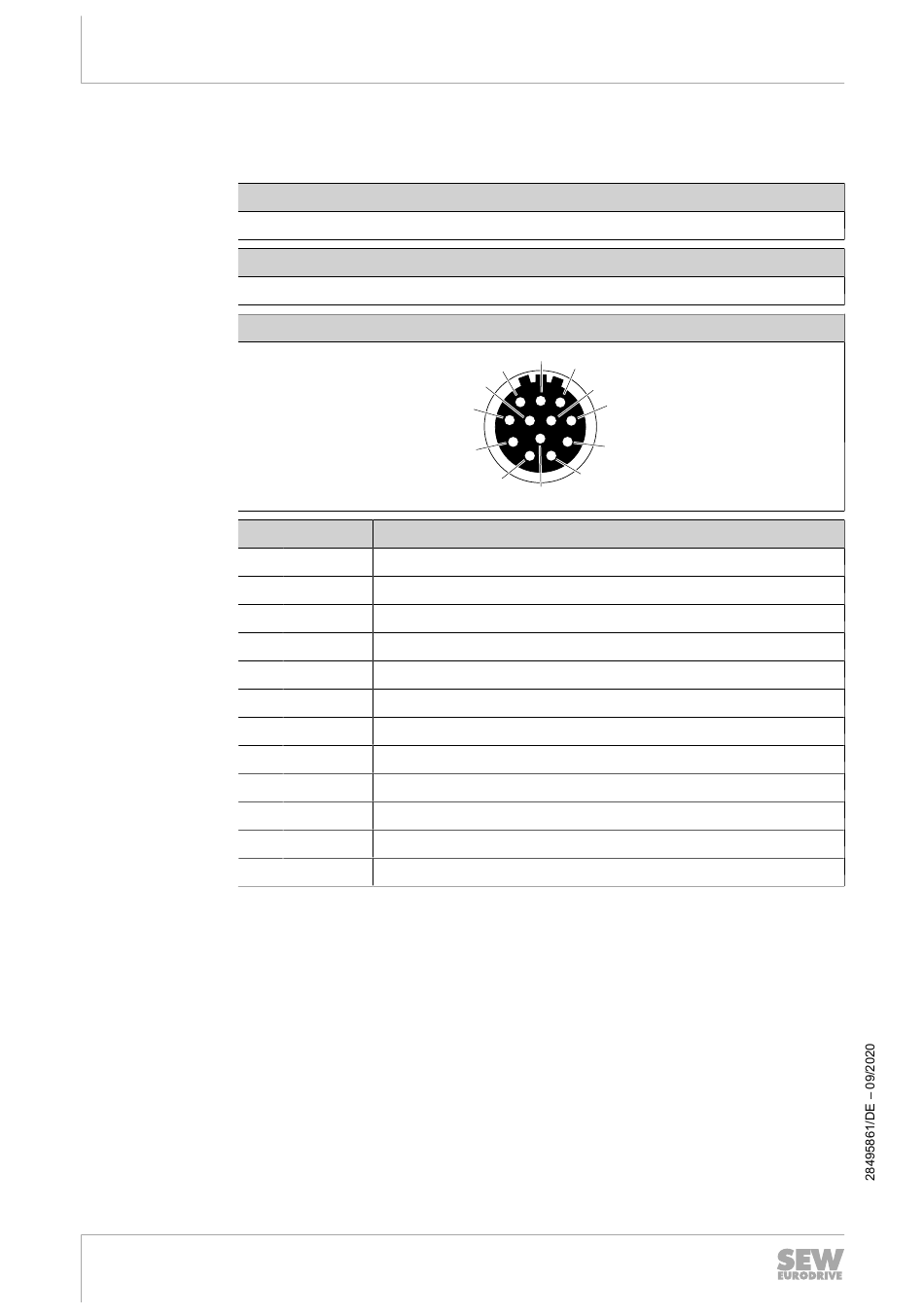

X3: Anschluss Resolver RH1M
44
Betriebsanleitung – CMP ELVCD-E
Folgende Tabelle zeigt Informationen zu diesem Anschluss:
Funktion
Anschluss Resolver RH1M (Geber)
Anschlussart
Kabel mit Steckverbinder M23, 12-polig, female, 0°-codiert
Anschlussbild
Nr.
Name
Funktion
1
R1
Signaleingang Referenz +
2
R2
Signaleingang Referenz -
3
S1
Signaleingang Kosinus +
4
S3
Signaleingang Kosinus -
5
S2
Signaleingang Sinus +
6
S4
Signaleingang Sinus -
7
n.c.
Nicht belegt
8
n.c.
Nicht belegt
9
PK/KTY+
Anschluss Temperaturfühler PK/KTY+
10
PK/KTY-
Anschluss Temperaturfühler PK/KTY-
11
n.c.
Nicht belegt
12
n.c.
Nicht belegt
9
8
1
10
12
7
2
6
3
5
4
11
