5.6.7

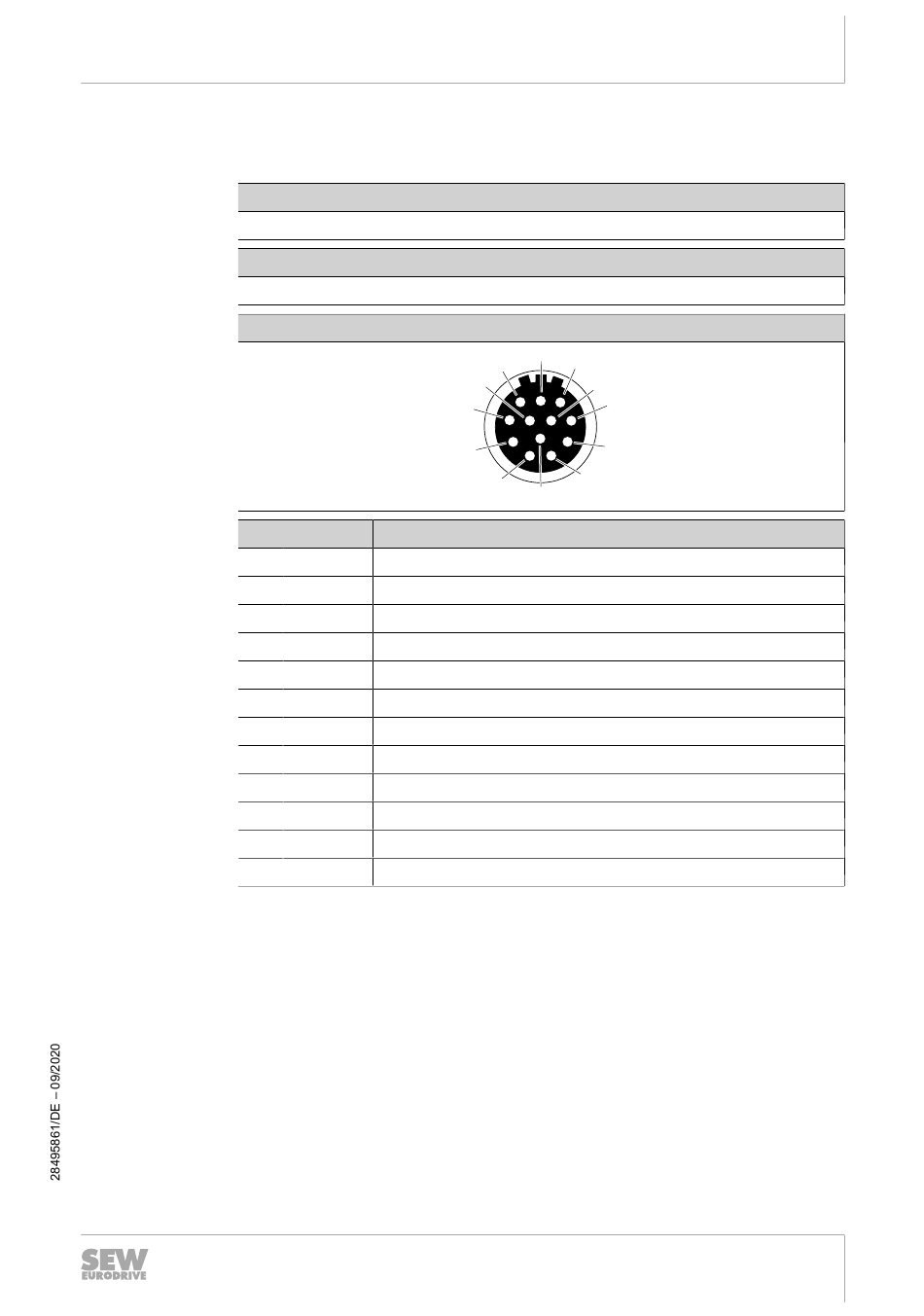

X3: Anschluss HIPERFACE
Folgende Tabelle zeigt Informationen zu diesem Anschluss:
Funktion
Anschluss HIPERFACE
Anschlussart
Kabel mit Steckverbinder M23, 12-polig, female, 0°-codiert
Anschlussbild
Nr.
1
2
3
4
5
6
7
8
9
10
11
12
®
-Geber AK0H
®
-Geber AK0H
Name
Funktion
n.c.
Nicht belegt
n.c.
Nicht belegt
S1
Signaleingang Kosinus +
S3
Signaleingang Kosinus -
S2
Signaleingang Sinus +
S4
Signaleingang Sinus -
D -
RS485-Verbindung -
D+
RS485-Verbindung +
PK/KTY+
Anschluss Temperaturfühler PK/KTY+
PK/KTY-
Anschluss Temperaturfühler PK/KTY-
GND
Bezugspotenzial
Us
Versorgungsspannung
Elektrische Installation
9
8
1
10
12
7
2
6
3
5
4
11
Betriebsanleitung – CMP ELVCD-E
Elektrische Anschlüsse
