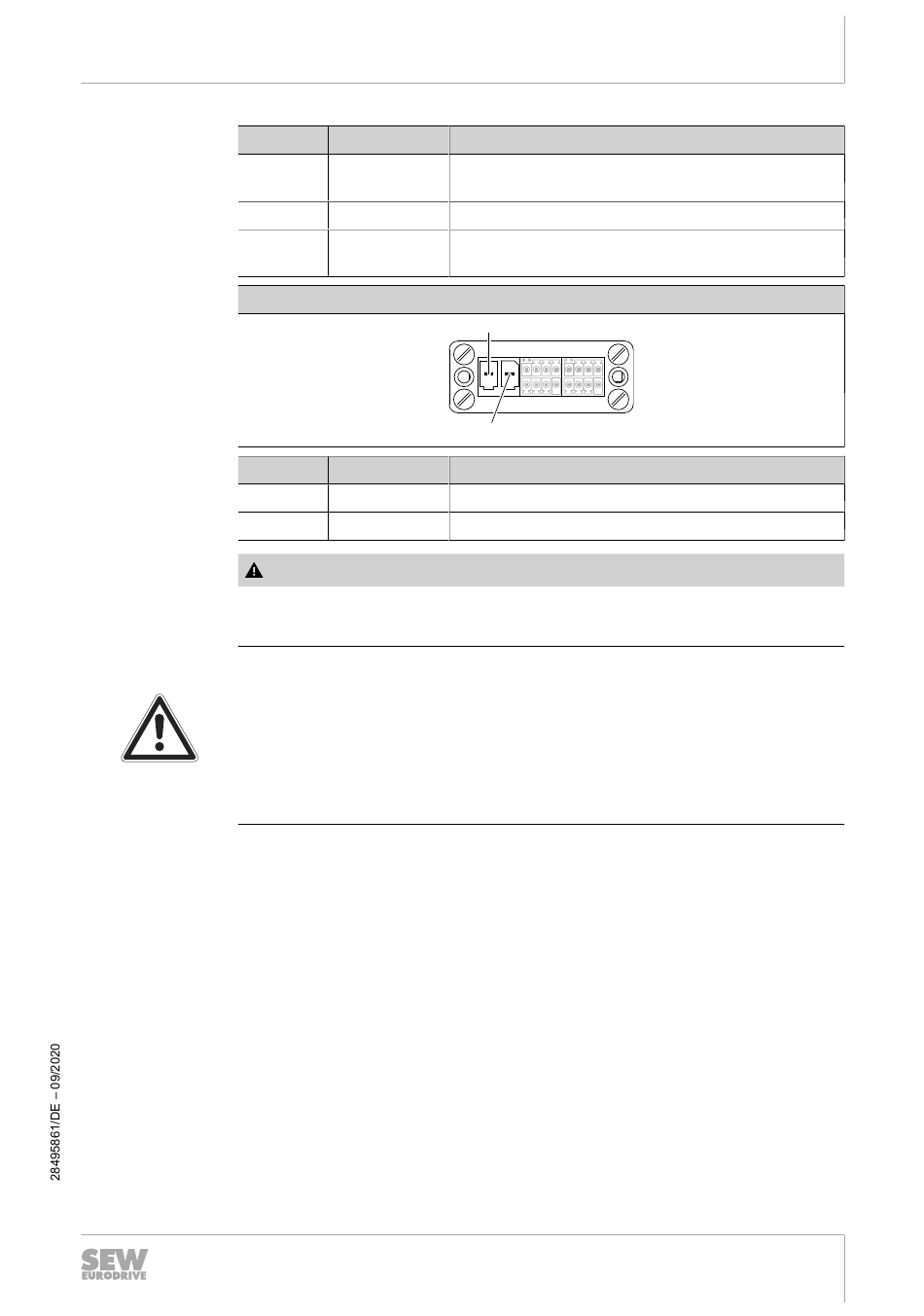

Modul C
Anschlussbild
Nr.
1
2
Irreparable Beschädigung des Geräts durch Verpolung.
Die korrekte Polung beim Anschluss des Moduls C muss sichergestellt werden.
HINWEIS
Um die Endstufe freizugeben, müssen Sie Pin A5 und Pin B8 brücken oder legen Sie
DC 24 V auf Pin A5.
Um die Binäreingänge mit der DC‑24‑V-Elektronikversorgung zu schalten, müssen
Sie Pin B4 und Pin C1 brücken. Um die Binäreingänge mit der DC‑24‑V-Fremdspan-
nung zu schalten, müssen Sie Pin B4 mit dem Bezugspotenzial der Fremdspannung
brücken.
Name
DO01
DI06
+24 V
Name
GND
+ZK
WARNUNG
Elektrische Installation
Funktion
Binärausgang DO01, parametrierbar (Parameterbe-
schreibung)
Binäreingang DI06, keine Funktion/transparent
DC-24-V-Spannungsversorgung für Elektronik und bi-
näre Ein-/Ausgänge
2
C
B
A
1
Funktion
Bezugspotenzial für Zwischenkreis und Elektronik
DC-48-V-Spannungsversorgung für Zwischenkreis
Betriebsanleitung – CMP ELVCD-E
Elektrische Anschlüsse
5
