Elektrische Installation
5
Elektrische Anschlüsse
5.6
Elektrische Anschlüsse
5.6.1
Darstellung der Anschlüsse
5.6.2
Brückenstecker
Brückenstecker externe Bremsenansteuerung
STO-Brückenstecker
38
Betriebsanleitung – CMP ELVCD-E
Die Anschlussbilder zeigen die Kontaktseite der Anschlüsse.
Der Brückenstecker kann am X40B des ELVCD Antriebs angeschlossen werden. Die
Externe Bremsenansteuerungen wird außer Kraft gesetzt. Die Bremse kann direkt
vom Umrichter (DI03) geschaltet werden. Eine Überwachung des Bremsenausganges
durch externe Geräte ist nicht möglich.

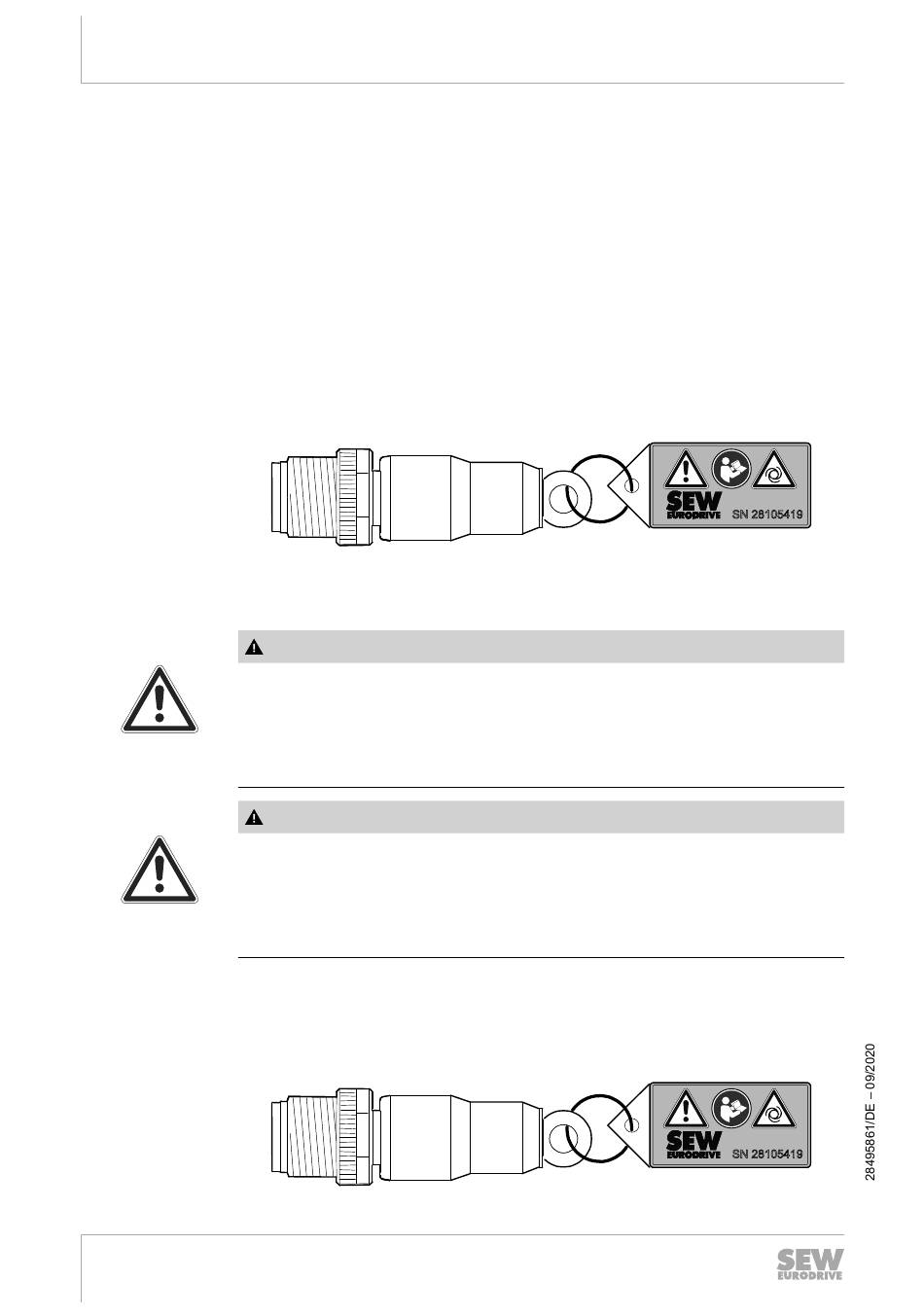

Folgende Abbildung zeigt den Brückenstecker, Sachnummer 11747099. Der Brücken-
stecker für STO und externe Bremsenansteuerung sind identisch.
WARNUNG
Außerkraftsetzen der sicherheitsgerichteten Abschaltung weiterer Geräte durch
Spannungsverschleppung bei Verwendung des STO-Brückensteckers.
Tod oder schwere Verletzungen.
•
Sie dürfen nur dann den STO-Brückenstecker verwenden, wenn alle ankommen-
den und abgehenden STO-Verbindungen an dem Gerät entfernt wurden.
WARNUNG
Ein sicherheitsgerichtetes Abschalten des Geräts ist bei Verwendung des Brücken-
steckers nicht möglich.
Tod oder schwere Verletzungen.
•
Sie dürfen nur dann den Brückenstecker verwenden, wenn das Gerät keine
Sicherheitsfunktion erfüllen soll.
Der STO-Brückenstecker kann am STO-Steckverbinder X40A des Geräts angeschlos-
sen werden. Der STO-Brückenstecker setzt die Sicherheitsfunktionen des Geräts au-
ßer Kraft.
Folgende Abbildung zeigt den STO-Brückenstecker mit bedrucktem roten Etikettan-
hänger, Sachnummer 11747099:
SN 28105419
25247142411
SN 28105419
25247142411
