Mechanische Installation
4
Gerät aufstellen
4.5.2
Mindest-Einbauabstand
4.5.3
Aufstellen in Feuchträumen oder im Freien
4.5.4
Gerät lackieren
24
Betriebsanleitung – CMP ELVCD-E

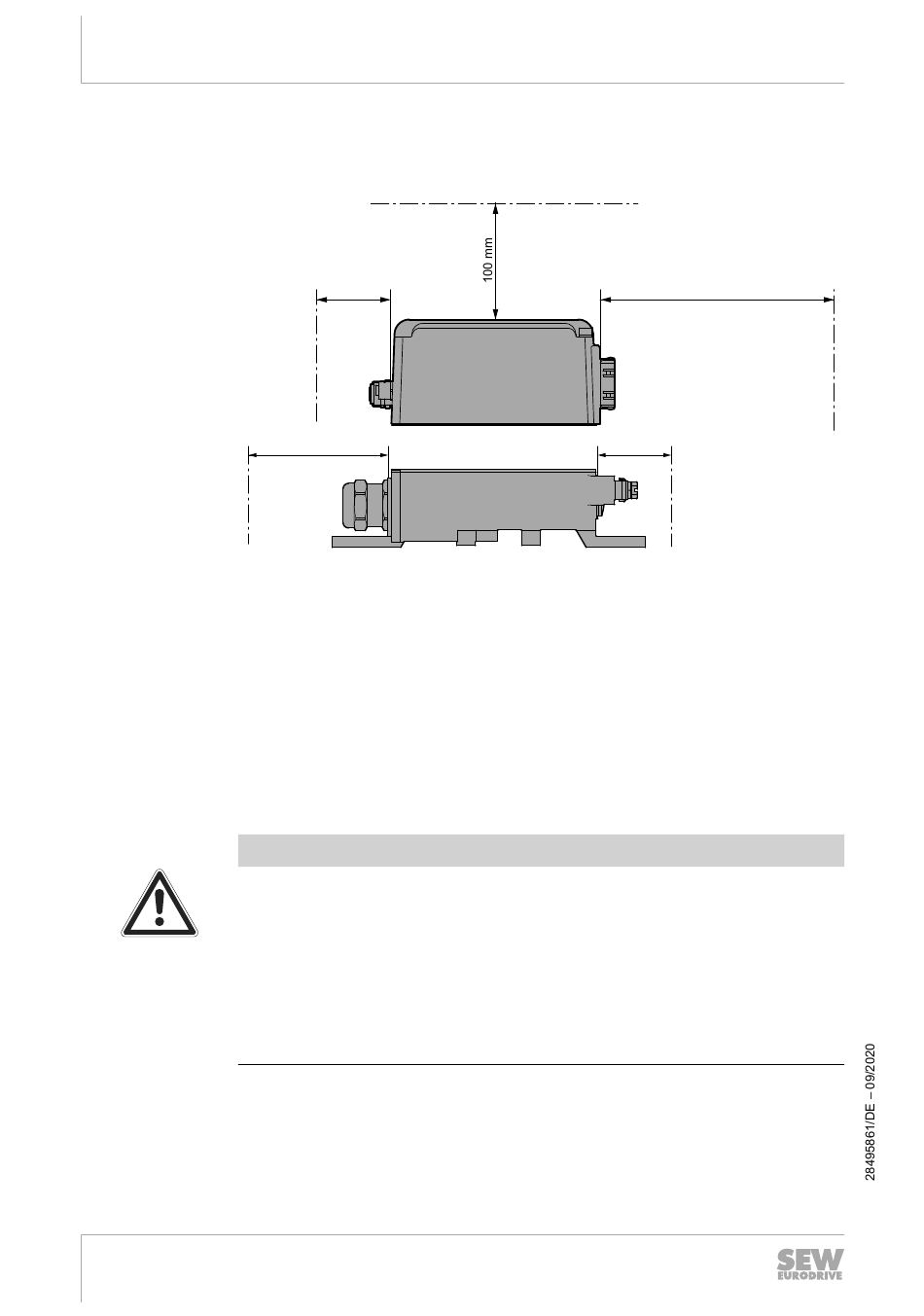

Beachten Sie die Mindest-Einbauabstände gemäß den folgenden Bildern. Diese gel-
ten sowohl für den integrierten Umrichter als auch die motornahe Montage:
[1]
75 mm
[1] M12-Steckverbinder gewinkelt: 40 mm
M12-Steckverbinder gerade: 75 mm
Für den Einsatz in Feuchträumen oder im Freien wird das Gerät in korrosionshem-
mender Ausführung geliefert.
Bessern Sie aufgetretene Lackschäden nach.
Die Betauung des Geräts ist nicht zulässig.
ACHTUNG
Entlüftungsventile und Wellendichtringe können beim Lackieren oder Nachlackieren
beschädigt werden.
Möglicher Sachschaden.
•
Reinigen Sie die Oberfläche des Geräts und stellen Sie sicher, dass diese fettfrei
ist.
•
Kleben Sie Entlüftungsventile und die Schutzlippe der Wellendichtringe vor dem
Lackieren sorgfältig ab.
•
Entfernen Sie nach den Lackierarbeiten die Klebestreifen.
125 mm
[1]
18014410730571147
