Elektrische Installation
5
Installationstopologie (Beispiel)
Elektronikdeckel motornah montiert
34
Betriebsanleitung – CMP ELVCD-E

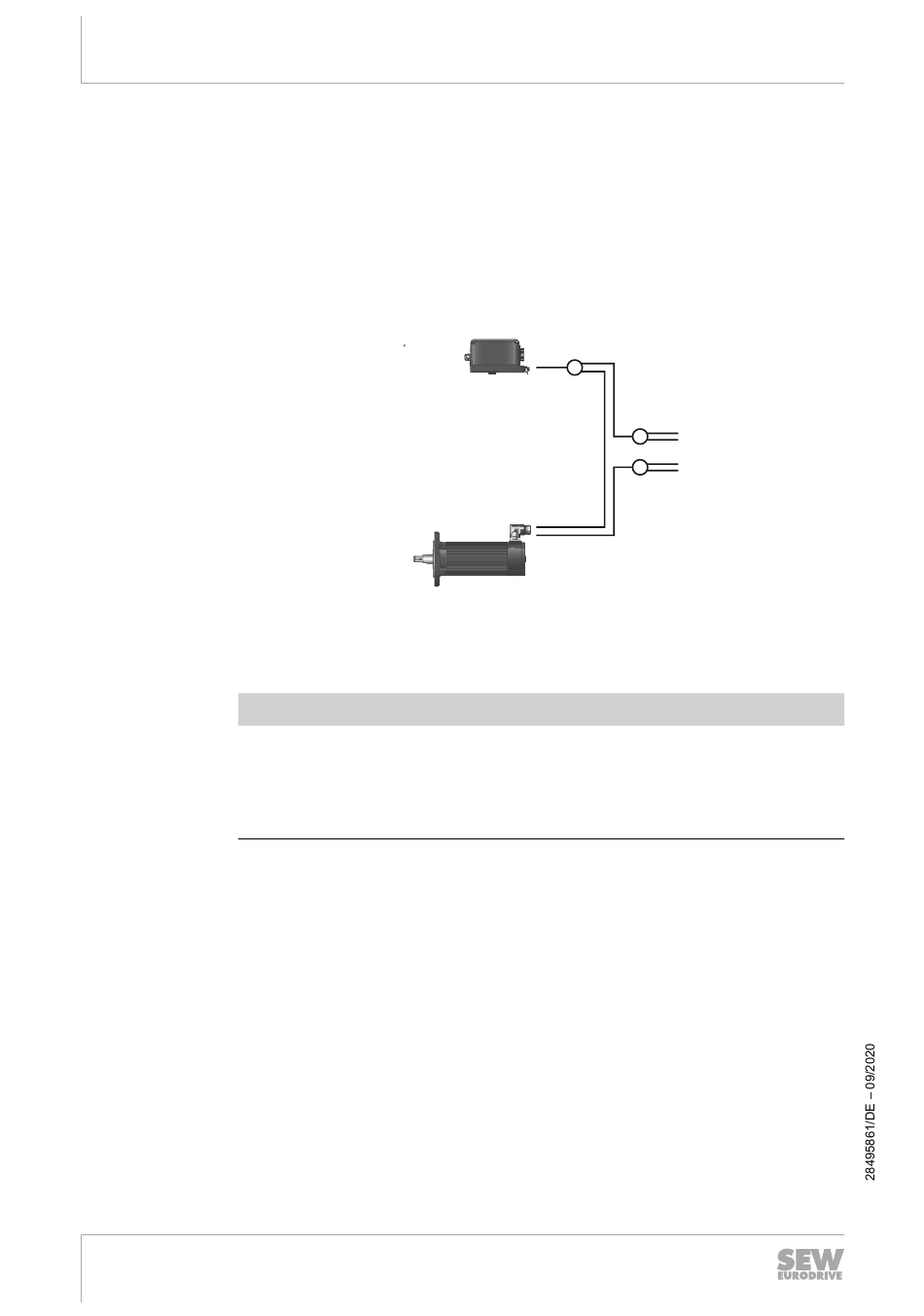

Eine externe Bremsenansteuerung kann wie in der folgenden Abbildung gezeigt über
ein Bremsensplitkabel (Sachnummer 18180183) umgesetzt werden.
Das Bremsensplitkabel kann nur in Verbindung mit dem ELVCD-EC (motornahe Aus-
führung) genutzt werden.
1. Montieren Sie das Bremsensplitkabel in das Motorkabel zwischen Elektronikdeckel
und Motor.
2. Führen Sie die Leitungen zur Ansteuerung der 24V Bremse zu einem entspre-
chenden Schaltgerät. So kann z.B. ein externes Relais die Bremse schalten.
[1]Motorkabel Elektronikdeckel
[2]Motorkabel Antriebseinheit
[3]Bremsensplitkabel
ACHTUNG
Funktionsstörung und Beschädigung der Bremse BK.. durch Verpolung.
Bremsenschaden
•
Halten Sie unbedingt die festgelegte Polarität der Bremsenversorgung ein.
•
Prüfen Sie beim Bremsentausch die Polarität.
[1]
[3]
[2]
33310401163
