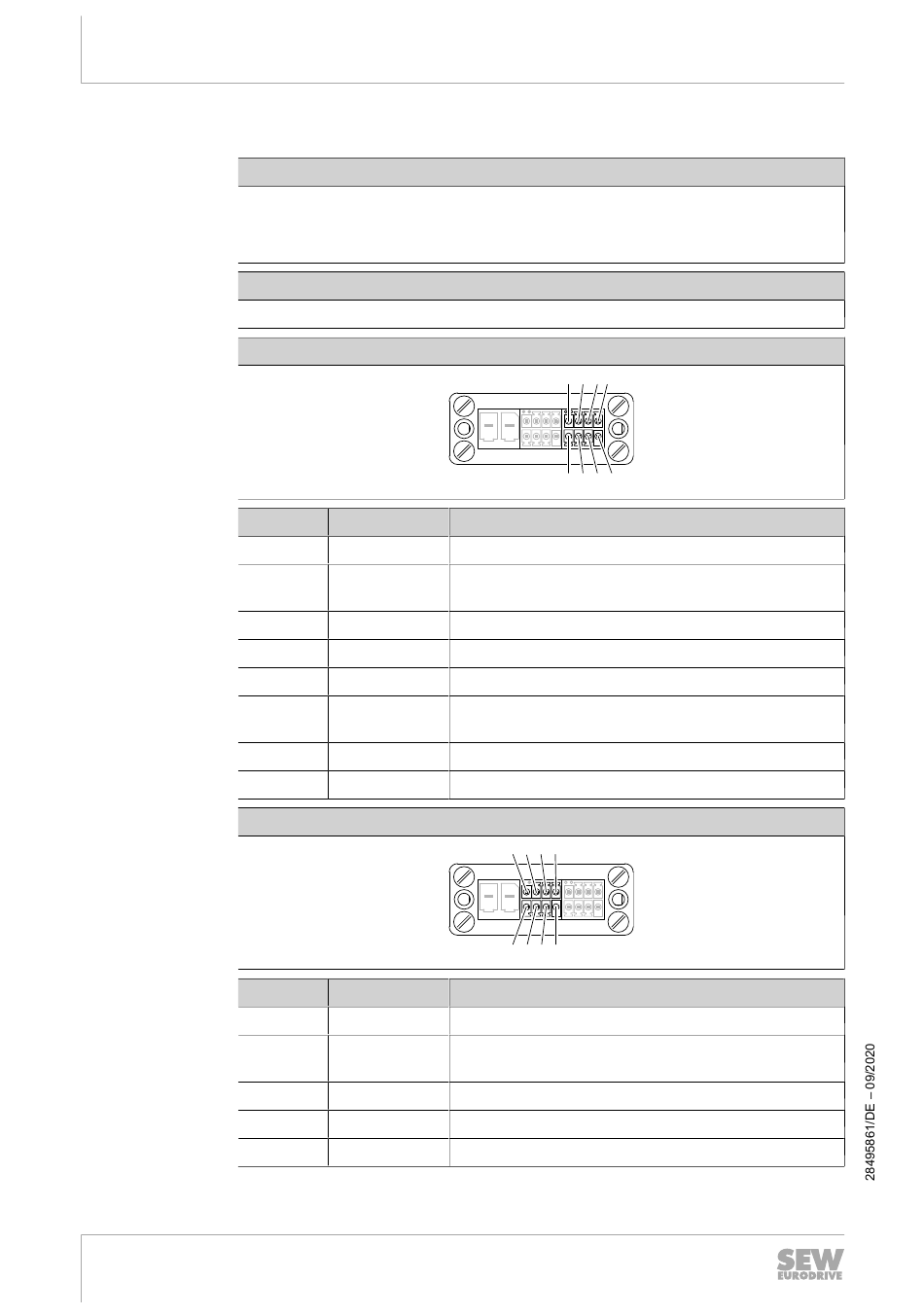

Elektrische Anschlüsse
5.6.4
X1: DC-24-V-Eingang, DC-48-V-Eingang und binäre Ein-/Ausgänge
Modul A
Modul B
40
Betriebsanleitung – CMP ELVCD-E
Funktion
•
DC‑24‑V-Eingang zur Versorgung der Geräte-Elektronik
•
DC‑48‑V-Eingang zur Versorgung des Geräte-Zwischenkreises
•
Binäre Ein-/Ausgänge
Anschlussart
Phoenix VARIOCON mit 18 Kontakten
Anschlussbild
Nr.
Name
1
DO00
2
DI08
3
DI05
4
DI03
5
DI09
6
DI07
7
DI04
8
DI02
Anschlussbild
Nr.
Name
1
DI01
2
DO02
3
res.
4
GND
5
DI00
8 7 6 5
C
B
A
4 3 2 1
Funktion
Binärausgang DO00, Betriebsbereit
Binäreingang DI08, Endschalter rechts/positiv (sperrt
bei n > 0, Rechtslauf)
Binäreingang DI05, keine Funktion/transparent
Binäreingang DI03, keine Funktion/transparent
Binäreingang DI09, Endstufe einschalten
Binäreingang DI07, Endschalter links/negativ (sperrt
bei n < 0, Linkslauf)
Binäreingang DI04, keine Funktion/transparent
Binäreingang DI02, keine Funktion/transparent
8 7 6 5
C
B
A
4 3 2 1
Funktion
Binäreingang DI01, keine Funktion/transparent
Binärausgang DO02, parametrierbar (Parameterbe-
schreibung)
Reserviert
Bezugspotenzial für Binärsignale
Binäreingang DI00, keine Funktion/transparent
