Elektrische Installation
5
Elektrische Anschlüsse
5.6.10 X401: EtherCAT
48
Betriebsanleitung – CMP ELVCD-E
®
-Schnittstelle – Eingang
Folgende Tabelle zeigt Informationen zu diesem Anschluss:
Funktion
®
EtherCAT -Schnittstelle – Eingang
Anschlussart
M12, 4-polig, female, D-codiert

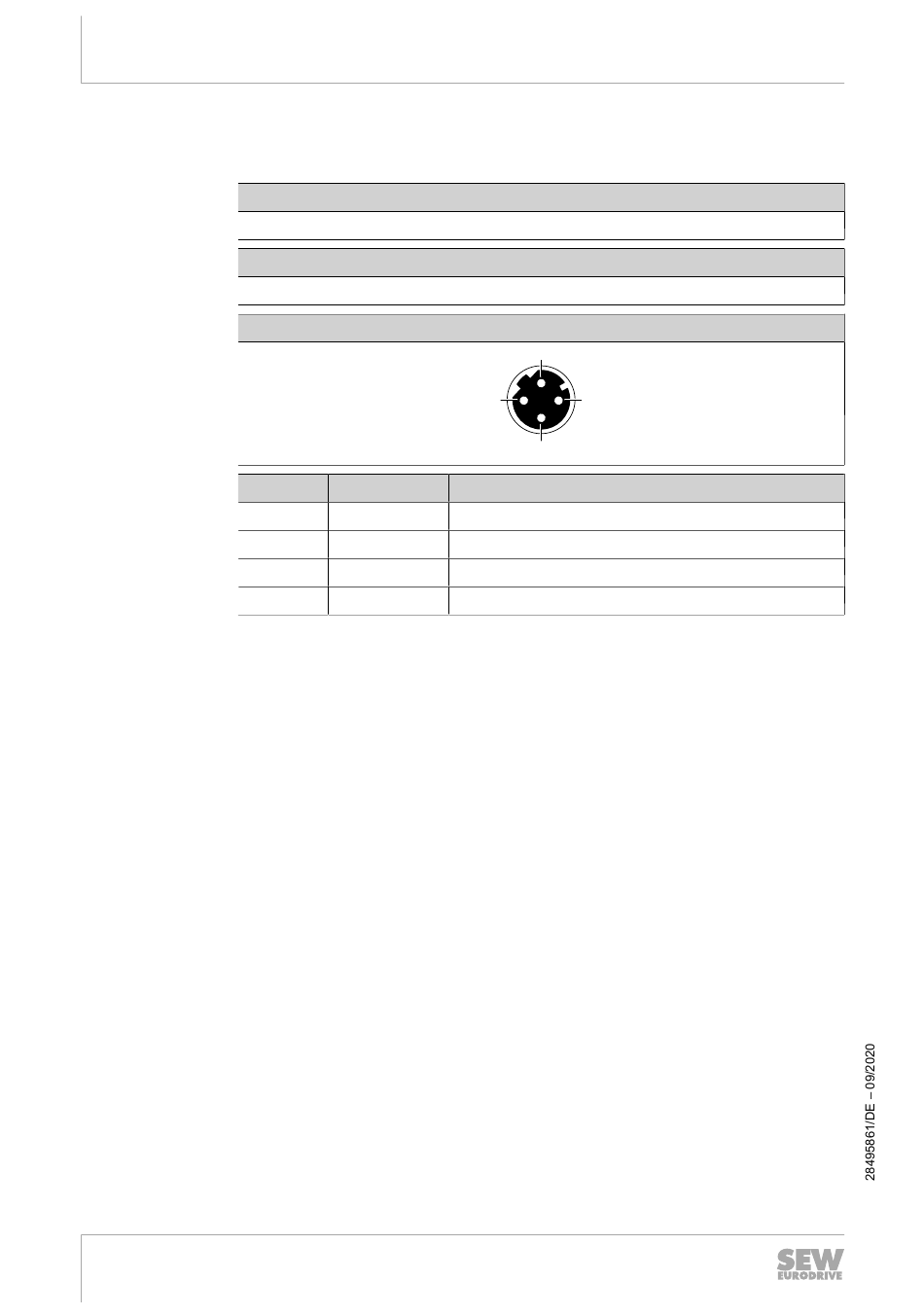

Anschlussbild
Nr. Name
1 TX+
2 RX+
3 TX-
4 RX-
2
1 3
4
Funktion
Sendeleitung (+)
Empfangsleitung (+)
Sendeleitung (-)
Empfangsleitung (-)
