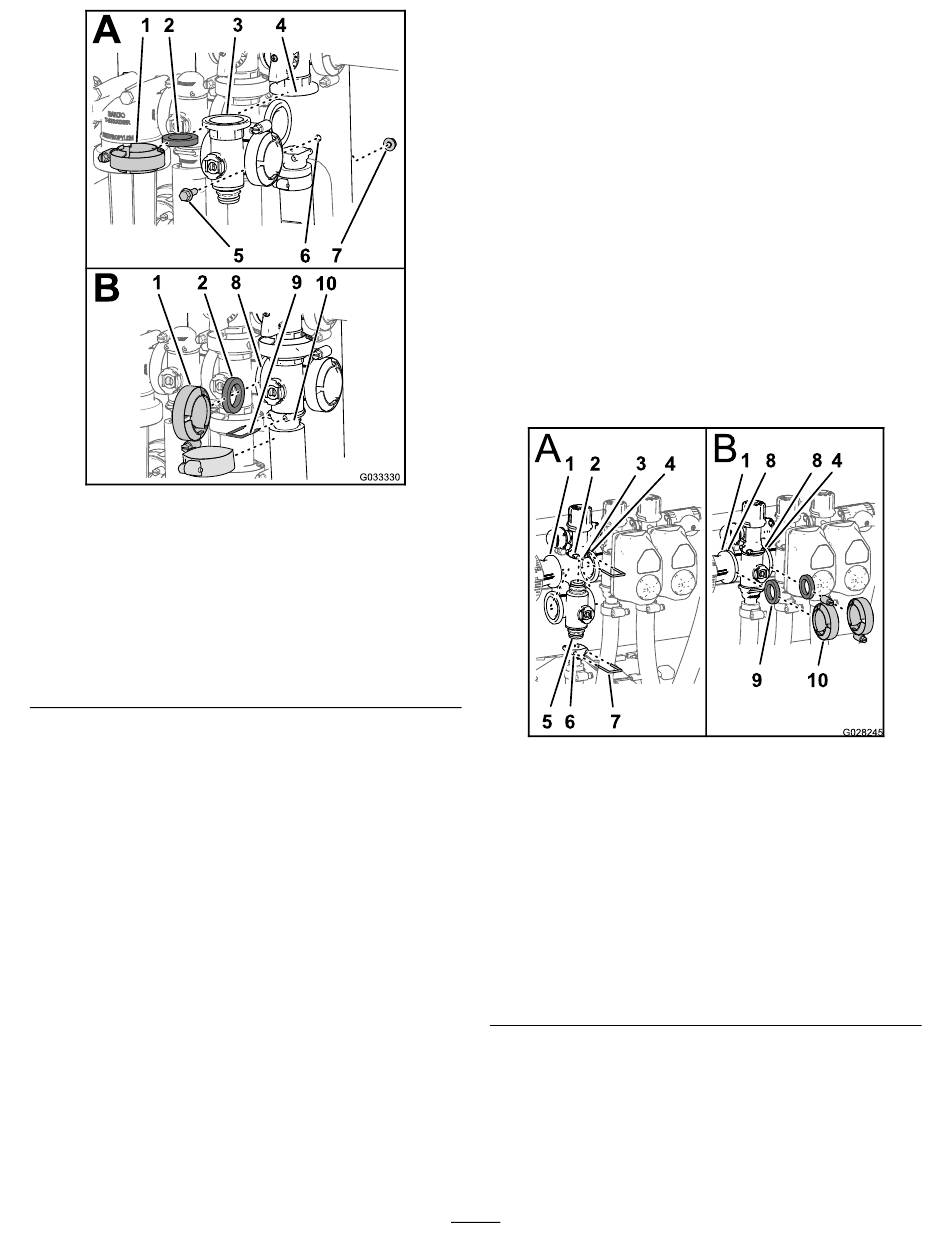

1. Flanschklemme
2. Dichtung
3. Verteiler (Hauptabschnitt-
ventil)
4. Flansch (Sicherheitsventil,
Hauptabschnittventil)
5. Bundkopfschraube
2. Montieren Sie den Hauptabschnitt-Ventilverteiler,
eine Dichtung und das Hauptabschnitt-
Sicherheitsventil mit einer Klemme und ziehen
sie mit der Hand an
3. Fluchten Sie den Flansch des Hauptabschnitt-
Ventilverteilers, eine Dichtung und den
Rührwerkventilverteiler aus
4. Montieren Sie den Hauptabschnitt-Ventilverteiler,
die Dichtung und den Rührwerkventilverteiler
mit einer Klemme und ziehen sie mit der Hand
an (Bild 77B).
5. Fluchten Sie den Flansch des Hauptabschnitt-
Ventilverteilers, eine Dichtung und das Gehäuse
des Hauptauslegers aus
6. Montieren Sie den Hauptabschnitt-Ventilverteiler
und die Fassung mit einer Klemme und ziehen
sie mit der Hand an
7. Stecken Sie einen Halter in das
Auslaufanschlussstück, um das Endkappen-
Anschlussstück am Auslaufanschlussstück zu
befestigen (Bild 77B).
6. Ventilbefestigung
7. Sicherungsbundmutter
8. Flansch (Rührwerkventil)
9. Halter
10. Buchse (Auslaufan-
schlussstück)
(Bild 77A).
(Bild 77B).
(Bild 77B).
(Bild 77B).
8. Befestigen Sie das Rührwerkventil
mit der Bundkopfschraube und der
Sicherungsbundmutter, die Sie in
Schritt 3
Hauptabschnittverteilers (Seite 67)
haben, an der Ventilhalterung und ziehen Sie die
Schraube und Mutter bis auf 10,17-12,43 N·m
an.
Montieren des Abschnittverteiler-
ventils
1. Setzen Sie das obere Endkappen-
Anschlussstück des Verteilerventils in
das Anschlussstück des Sicherheitsventils ein
(Bild 78 A).
Hinweis:
das Anschlussstück des Sicherheitsventils, um
einen Abstand zu erhalten.
g033330
1. Flansch (Reduzierkupp-
lung)
2. Buchse (Anschlussstück
des Sicherheitsventils)
3. Anschlussstück des
Sicherheitsventils
4. Flansch (danebenliegen-
der Verteiler, Rührwerk-
ventil)
5. Endkappen-
Anschlussstück
(Verteilerventil)
2. Stecken Sie einen Halter in die Buchse des
Anschlussstückes des Sicherheitsventils,
um das Endkappen-Anschlussstück am
Anschlussstück des Sicherheitsventils zu
befestigen
73
von Entfernen des Ventils des
Lösen Sie ggf. die Befestigungen für
Bild 78
6. Buchse (Auslaufan-
schlussstück)
7. Halter
8. Flansch (Verteiler,
Abschnittventil)
9. Dichtung
10. Flanschklemme
(Bild 78 A).
