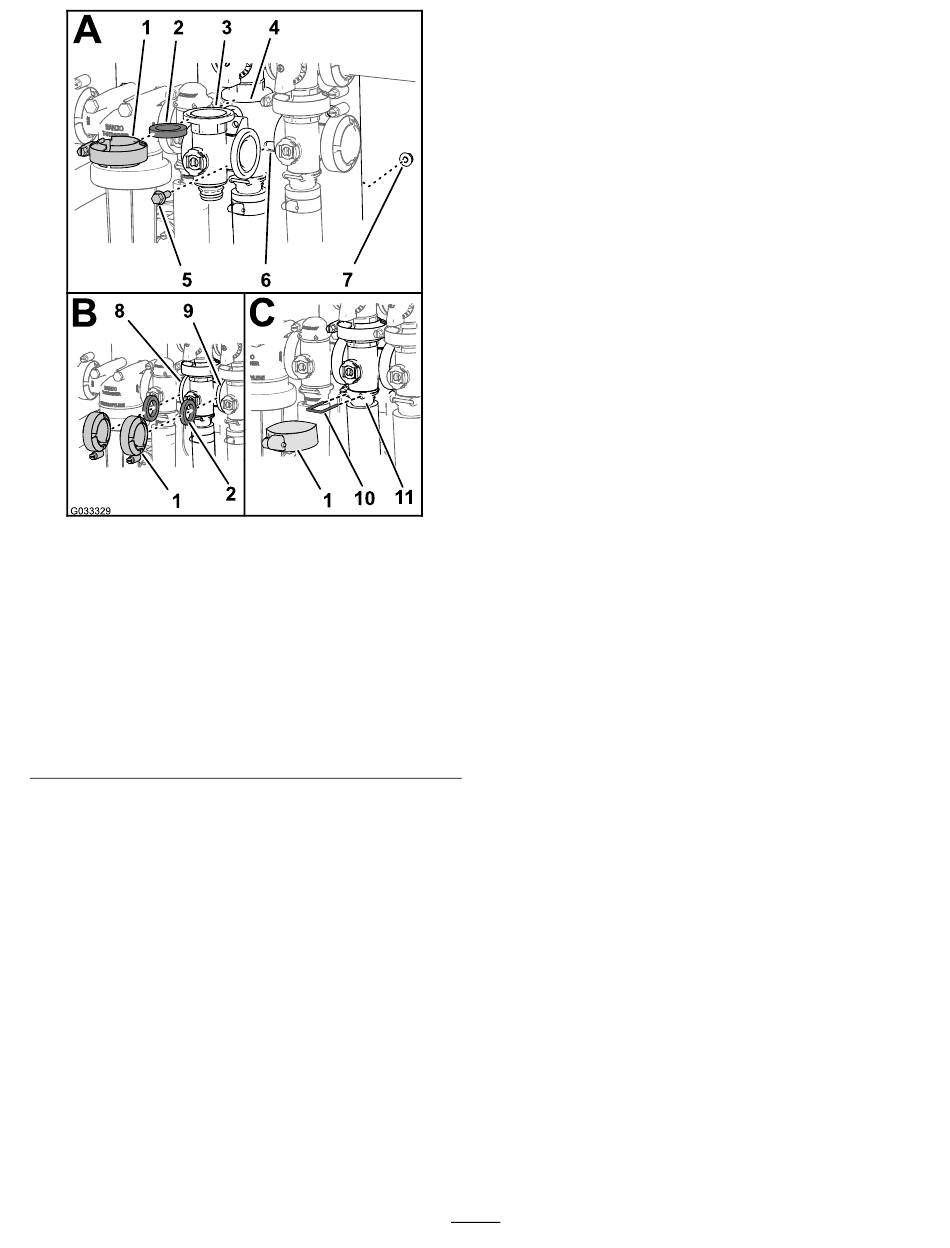

Bild 76
1. Flanschklemme
2. Dichtung
3. Verteiler (Rührwerkventil)
4. Flansch (Verteiler,
Rührwerksicherheitsventil)
5. Bundkopfschraube
6. Ventilbefestigung
2. Montieren Sie das Rührwerksicherheitsventil,
die Dichtung und den Rührwerkventilverteiler
mit einer Klemme und ziehen sie mit der Hand
an (Bild 76A).
3. Fluchten Sie eine Dichtung zwischen den
Flanschen des Dosierungsregelventils und dem
Rührwerkventilverteilers aus
4. Montieren Sie die Dichtung und den
Rührwerkventilverteiler mit einer Klemme und
ziehen sie mit der Hand an
5. Fluchten Sie eine Dichtung zwischen den
Flanschen des Rührwerkventilverteilers und
dem Hauptabschnittventil aus
6. Montieren Sie den Rührwerkventilverteiler, die
Dichtung und das Hauptabschnittventil mit einer
Klemme und ziehen sie mit der Hand an
76B)
7. Sicherungsbundmutter
8. Flansch (Dosierungsregel-
ventil)
9. Flansch (Hauptabschnitt-
ventil)
10. Halter
11. Buchse (Auslaufan-
schlussstück)
(Bild 76B).
(Bild 76B)
(Bild 76B).
(Bild
7. Montieren Sie den Rührwerkventilverteiler und
die Fassung mit einer Klemme und ziehen sie
mit der Hand an
8. Stecken Sie einen Halter in den Sockel
des Auslaufanschlussstückes, um
das Endkappen-Anschlussstück am
Auslaufanschlussstück zu befestigen
9. Befestigen Sie das Rührwerkventil
mit der Bundkopfschraube und der
Sicherungsbundmutter, die Sie in Schritt
3 von Entfernen des Rührwerkverteilerventils
(Seite 66)
und ziehen Sie die Schraube und Mutter auf
10,17-12,43 N·m an.
10. Wenn Sie die Befestigungen für das
Hauptabschnittventil gelöst haben, ziehen Sie
die Mutter und Schraube auf 19,78-25,42 N·cm
an.
Montieren des Ventils des
Hauptabschnittverteilers
1. Fluchten Sie den Flansch des Hauptabschnitt-
Ventilverteilers, eine Dichtung und den Flansch
g033329
des Hauptabschnitt-Sicherheitsventils aus
77A).
72
(Bild 76C).
entfernt haben, an der Ventilhalterung
(Bild 76C).
