Einrichtung
Hinweis:
Bestimmen Sie die linke und rechte
Seite der Maschine anhand der normalen Sitz- und
Bedienerposition.
1
Montieren des
Rücklauffüllanschlusses
Für diesen Arbeitsschritt erforderliche Teile:
1 90°-Anschlussstück
1 Schnellkupplung
1 Schlauchadapter
1 Füllanschlusshalterung
1 Bundkopfschraube (5/16" x ¾")
1 Rücklaufschlauch
Verfahren

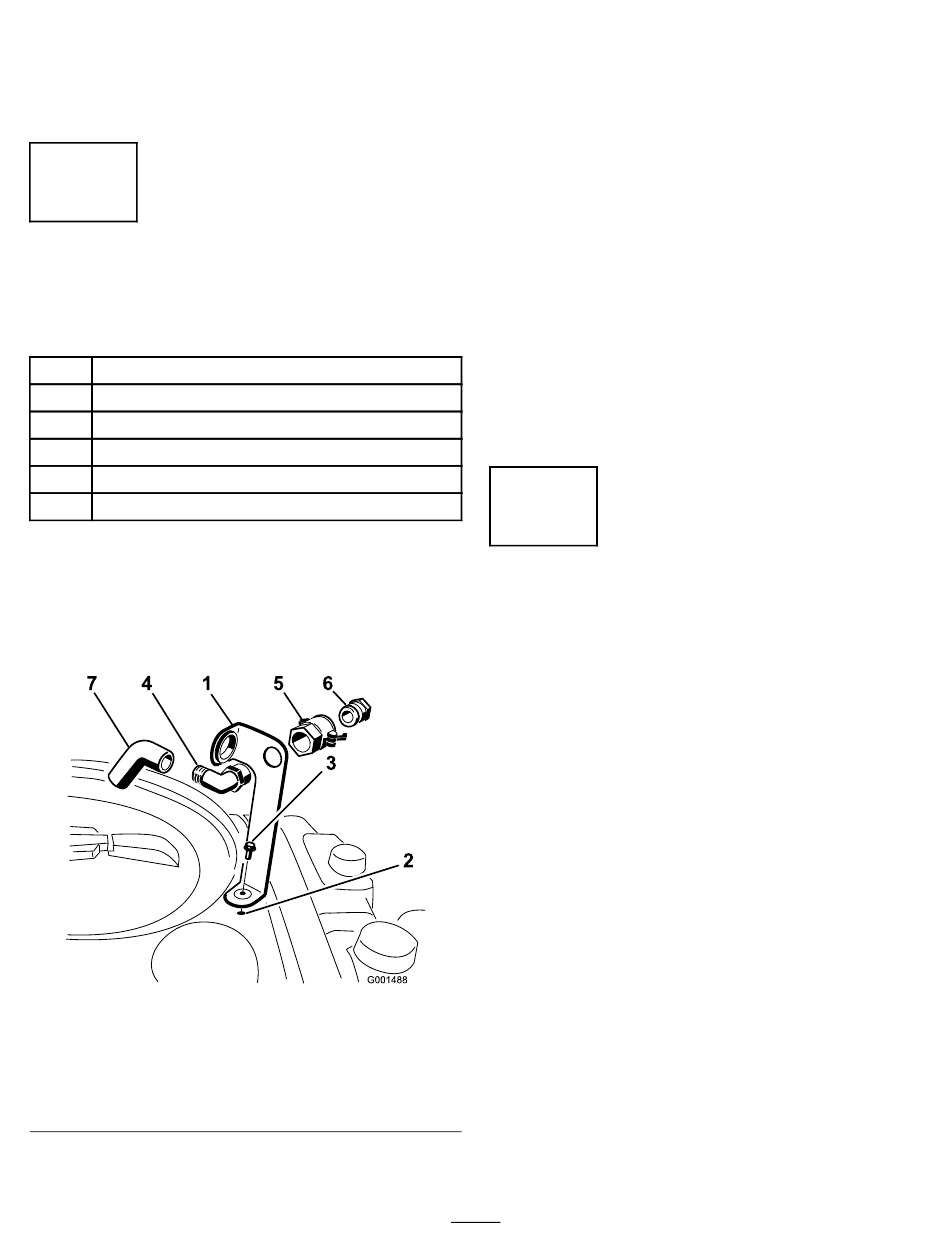

1. Setzen Sie die Füllanschlusshalterung auf das
Gewindeloch im Behälter und befestigen Sie sie
mit einem Bundbolzen (5/16" x ¾"), wie in
3 abgebildet.
1. Füllanschlusshalterung
2. Gewindeloch im Behälter
3. Bundbolzen (5/16" x ¾")
4. 90°-Krümmer
2. Stecken Sie das Gewinde des 90-Grad-
Krümmers durch die Halterung und schrauben
Bild 3
5. Schnellkupplung
6. Schlauchadapter
7. Rücklaufschlauch
Sie die Schnellkupplung auf. Befestigen Sie sie
an der Halterung
Hinweis:
so, dass das offene Ende zur großen Öffnung
in der Halterung und zur Behälteröffnung zeigt,
damit das Wasser beim Füllen in einem Bogen
in den Behälter fließt.
3. Montieren Sie den Schlauchadapter auf die
Schnellkupplung
4. Drehen Sie die Hebel zum Adapter, um ihn zu
arretieren. Befestigen Sie ihn dann mit den
Splinten
5. Stecken Sie den Rücklaufschlauch durch die
große Öffnung in der Halterung und auf das
Krümmerende des 90-Grad-Winkelanschlusses
(Bild 3).
Wichtig:
um einen Kontakt mit den Tankflüssigkeiten
zu ermöglichen.
2
Prüfen der Federn des
Abschnittscharniers
Keine Teile werden benötigt
Verfahren
Wichtig:
Wenn die Federn des Abschnittschar-
niers falsch zusammengedrückt sind und Sie
das Sprühsystem einsetzen, kann der Ausleger
beschädigt werden. Messen Sie die Federn und
drücken Sie die Federn mit den Klemmmuttern
ggf. auf 3,96 cm zusammen.
Bei der Auslieferung des Sprühfahrzeugs sind die
Abschnittsektionen nach vorne gedreht, um das
Versenden der Maschine zu vereinfachen. Die Federn
werden bei der Fertigung nicht ganz angezogen,
damit die Abschnitte in dieser Stellung transportiert
werden können. Vor dem Einsatz der Maschine
g001488
müssen die Federn auf die richtige Komprimierung
eingestellt werden.
1. Nehmen Sie ggf. die Verpackungsmaterialien
ab, mit denen die linken und rechten
Abschnittsektionen für den Transport befestigt
sind.
2. Stützen Sie die Abschnitte ab, wenn sie in die
Sprühstellung ausgefahren sind.
16
(Bild 3).
Montieren Sie das Anschlussstück
(Bild 3).
(Bild 3).
Verlängern Sie den Schlauch nicht,
