1. Anschlussstück des
Sicherheitsventils
Reinigen des Verteilerventils
1. Drehen Sie den Ventilschaft so, dass er in der
geschlossenen Stellung ist
1. Geöffnetes Ventil
2. Nehmen Sie die zwei Endkappen-
Anschlussstücke von jedem Ende des
Verteilergehäuses ab
Bild 70
2. Abschnittsventilblock
(Bild 71 B).
Bild 71
2. Geschlossenes Ventil
(Bild 72 und Bild 73).

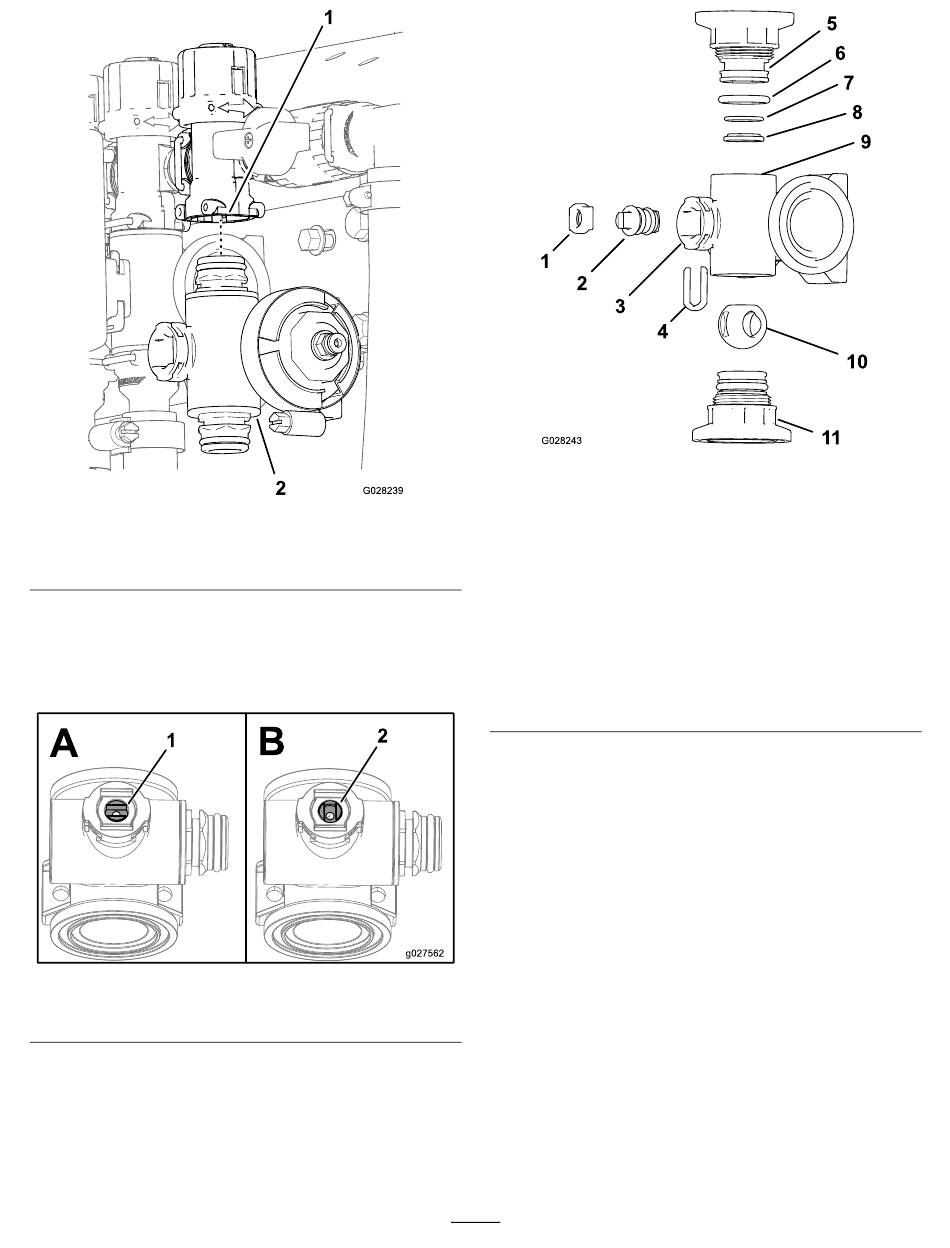

g028239
1. Schafthalter
2. Ventilschaft
3. Schaftanschluss
4. Halter für Schaftaufnahme 10. Kugelventil
5. Endkappe,
Anschlussstück
6. O-Ring an
Endkappendichtung
(0,796" x 0,139")
g027562
69
Bild 72
Rührwerkventilverteiler
7. O-Ring hinten (0,676" x
0,07")
8. Ventilsockelring
9. Verteilergehäuse
11. Endkappe,
Anschlussstück
g028243
