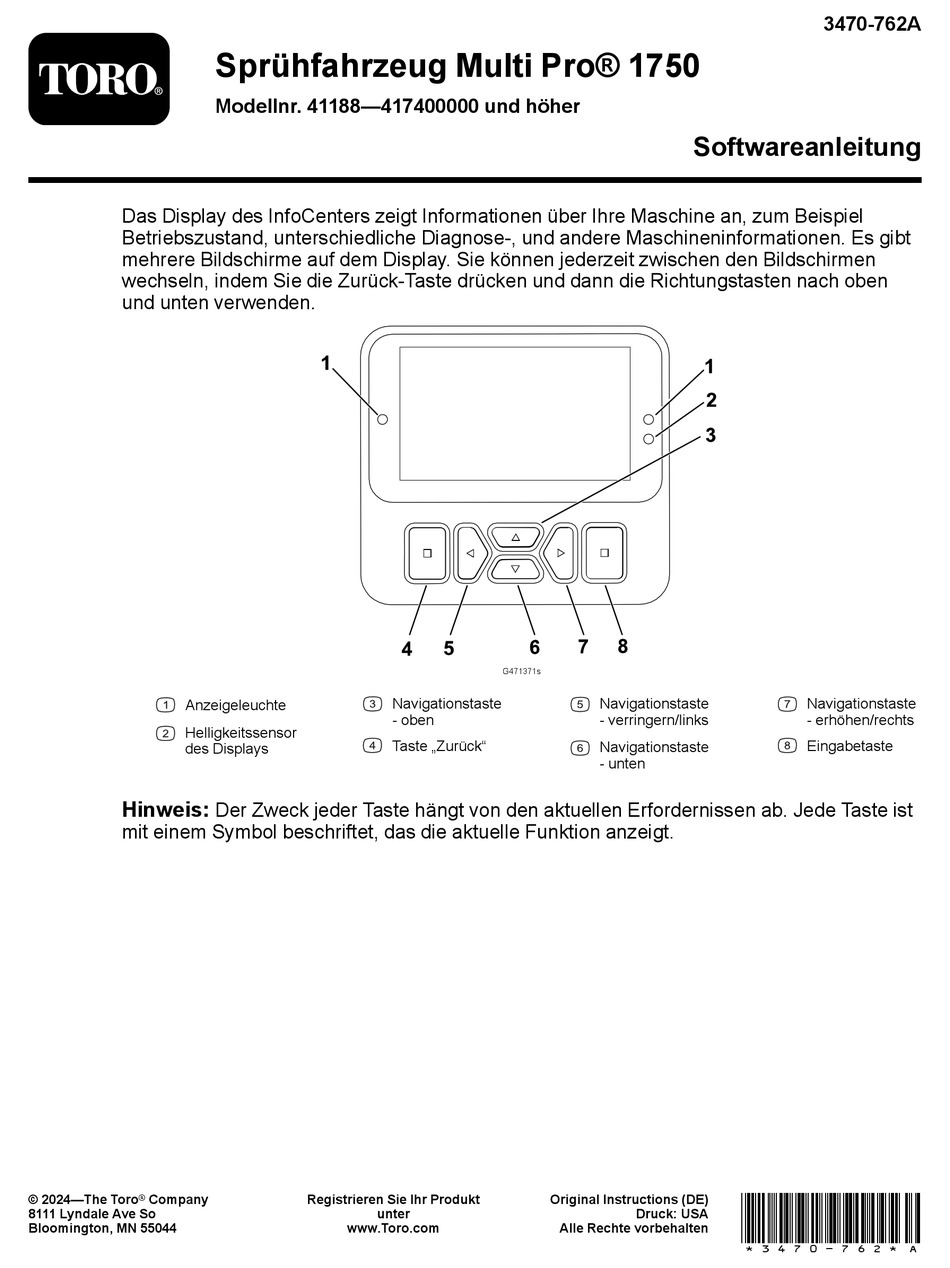

Das Display des InfoCenters zeigt Informationen über Ihre Maschine an, zum Beispiel
Betriebszustand, unterschiedliche Diagnose-, und andere Maschineninformationen. Es gibt
mehrere Bildschirme auf dem Display. Sie können jederzeit zwischen den Bildschirmen
wechseln, indem Sie die Zurück-Taste drücken und dann die Richtungstasten nach oben
und unten verwenden.
Anzeigeleuchte
Helligkeitssensor
des Displays
Hinweis:
mit einem Symbol beschriftet, das die aktuelle Funktion anzeigt.
© 2024—The Toro
®
Company
8111 Lyndale Ave So
Bloomington, MN 55044
Sprühfahrzeug Multi Pro® 1750
Modellnr. 41188—417400000 und höher
Navigationstaste
- oben
Taste „Zurück"
Der Zweck jeder Taste hängt von den aktuellen Erfordernissen ab. Jede Taste ist
Registrieren Sie Ihr Produkt
unter
www.Toro.com
G471371s
Navigationstaste
- verringern/links
Navigationstaste
- unten
Original Instructions (DE)
Druck: USA
Alle Rechte vorbehalten
3470-762A
Softwareanleitung
Navigationstaste
- erhöhen/rechts
Eingabetaste
*3470-762* A
Werbung
Verwandte Anleitungen für Toro Multi Pro 1750
Inhaltszusammenfassung für Toro Multi Pro 1750
- Seite 1 - unten Hinweis: Der Zweck jeder Taste hängt von den aktuellen Erfordernissen ab. Jede Taste ist mit einem Symbol beschriftet, das die aktuelle Funktion anzeigt. *3470-762* A © 2024—The Toro ® Company Registrieren Sie Ihr Produkt Original Instructions (DE) 8111 Lyndale Ave So...
- Seite 2 InfoCenter Anzeigesymbole Menü Behälter ist leer (weniger als 10 % Volumen) Nach oben/unten blättern Das Behältervolumen ist gering (10 % bis 29 %) Nach links/rechts blättern Behältervolumen ist halb voll (30 % bis 69 %) Taste „Vorheriger Das Behältervolumen ist Bildschirm“...
- Seite 3 Übersicht der Menüs Um auf das InfoCenter-Menüsystem zuzugreifen drücken Sie auf dem Hauptbildschirm die Zurück-Taste. So gelangen Sie zum Hauptmenü. In den folgenden Tabellen finden Sie eine Übersicht über die in den Menüs verfügbaren Optionen. Geschützt unter Geschützte Menüs – nur durch PIN Eingabe erreichbar Hauptmenü...
- Seite 4 Calibration (Kalibrierung) (Fortsetzung) Menüelement Beschreibung Use Flow Cal Default Hier setzen Sie die Kalibrierung der Durchflussmenge auf den standardmäßig berechneten Durchschnitt (nicht das tatsächliche Volumen) zurück. Use Speed Cal Default Hier setzen Sie die Kalibrierung der Geschwindigkeit auf den standardmäßig berechneten Durchschnitt (nicht die tatsächliche Geschwindigkeit) zurück.
- Seite 5 Maschinenstörungen. Weitere Informationen zum Fehler-Menü und den im Menü enthaltenen Angaben finden Sie in der Wartungsanleitung oder wenden Sie sich an Ihren autorisierten Toro-Vertragshändler. Hours Zeigt die Gesamtbetriebsstunden der Maschine, des Motors und der Zapfwelle an, sowie die Transportstunden der Maschine und fälligen Kundendienst.
- Seite 6 Hinweis: Der werkseitig voreingestellte PIN-Code für Ihre Maschine ist entweder 0000 oder 1234. Wenn Sie den PIN-Code geändert und vergessen haben, wenden Sie sich an den offiziellen Toro-Vertragshändler. 1. Blättern Sie vom Hauptmenü zu Einstellungen und drücken Sie die Auswahltaste.
- Seite 7 Zugreifen und Ändern der Einstellungen im geschützten Menü (Fortsetzung) 2. Um die Einstellungen zu sehen und zu ändern, ohne einen PIN-Code einzugeben, verwenden Sie die Auswahltaste, um die Einstellungen Schützen auf (Aus) zu schalten. 3. Um die Einstellungen mit einem PIN-Code zu sehen und zu ändern, verwenden Sie die Auswahltaste um die Einstellungen Schützen auf (Ein) zu schalten.
- Seite 8 Eingeben des Sprühbehältervolumens Hinweis: Eine Änderung des Volumens setzt den Tankalarm zurück. 1. Drücken Sie die E Taste um nach INGABE rechts zu navigieren. Auf dem Display wird das aktuelle Tankvolumen angezeigt. 2. Drücken Sie die Taste, um das Tankvolumen zu erhöhen oder zu verringern.
- Seite 9 Zurücksetzen einer Teilfläche und der Volumendaten 1. Drücken Sie die Taste Z , um zu einem URÜCK Bildschirm für eine Teilfläche zu navigieren. 2. Drücken Sie die Taste A , um die Daten UFWÄRTS der Teilfläche zurückzusetzen. G511619 Hinweise Bedienerhinweise werden automatisch auf dem InfoCenter-Bildschirm angezeigt, wenn für eine Maschinenfunktion eine zusätzliche Aktion erforderlich ist.
- Seite 10 Wenden Sie sich an den autorisierten Vertragshändler, wenn Fehler auf der Anzeige zu sehen sind. Code Beschreibung Elektronisches Steuergerät von Toro ist defekt Mindestens eine der Ausgabesicherungen (7,5 Ampere) des elektronischen Steuergeräts von Toro ist defekt Hauptstromrelais oder das Schaltkreiskabel ist defekt...
- Seite 11 Spülpumpenrelais, die optionale Spülpumpe oder das Schaltkreiskabel ist defekt Stromspule für das Halten der Bremse oder das Schaltkreiskabel ist defekt InfoCenter-Software wird nicht vom elektronischen Steuergerät von Toro erkannt Bremsdruckschalter oder Schaltkreiskabel ist defekt (Schaltkreis ist geschlossen, obwohl das Bremspedal gelöst ist) Betriebsbremse oder Sensor für Gasbedienungsausgangsstellung oder...
- Seite 12 Motorparameter Eingaben Ausgaben Key Start OK Run Key Run Motorleistung Neutral Sitz- oder Feststellbremse Pumpe aus Gasbedienungssperrparameter Eingaben Ausgaben Sperrschalter für die Gasbedienung bzw. Gasbedienungs- bzw. Geschwindigkeitssperre Geschwindigkeit Neutral Feststellbremse Hauptpumpe Kupplung aus Seite 12 3470-762 A...
