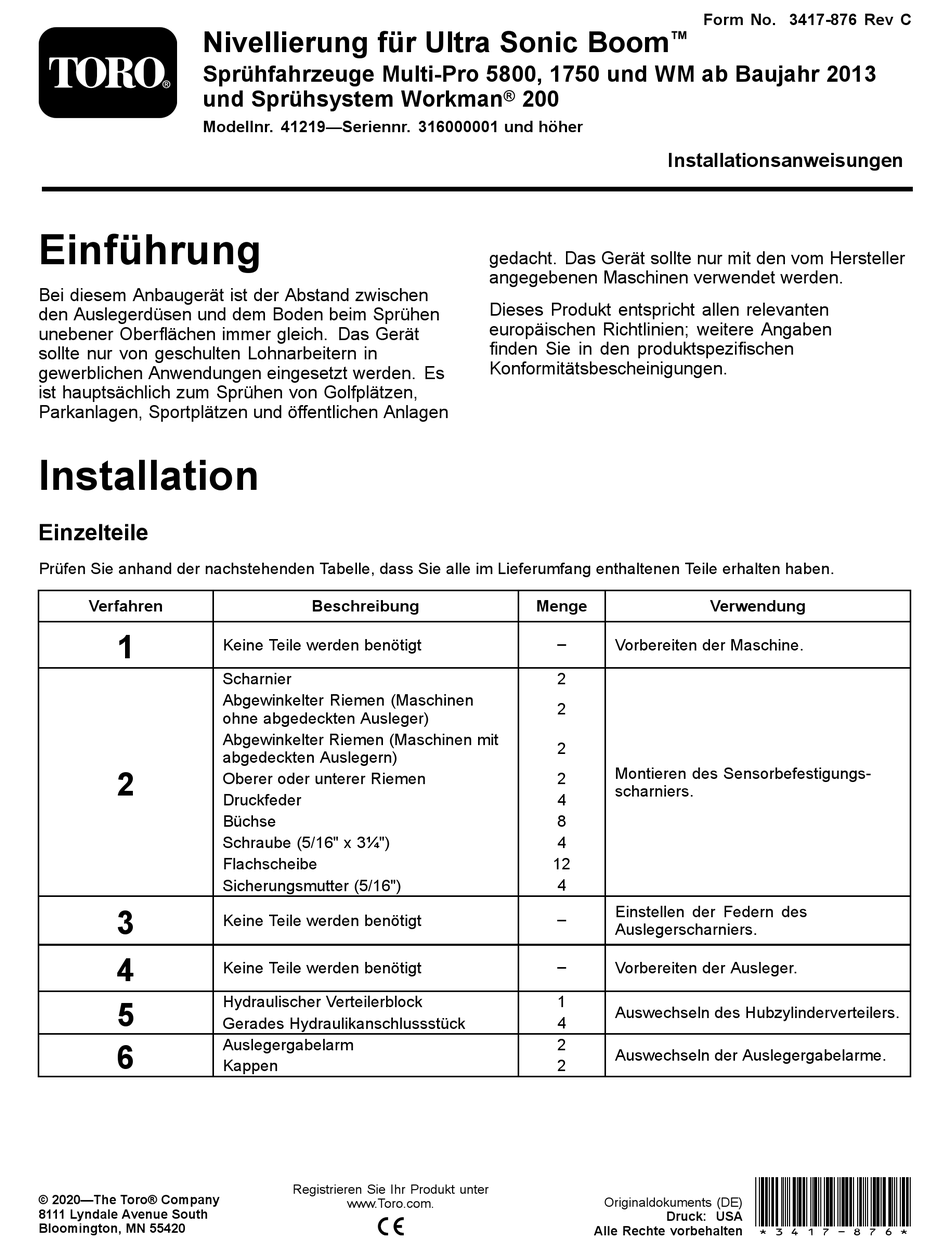

Nivellierung für Ultra Sonic Boom
Sprühfahrzeuge Multi-Pro 5800, 1750 und WM ab Baujahr 2013
und Sprühsystem Workman
Modellnr. 41219—Seriennr. 316000001 und höher
Einführung
Bei diesem Anbaugerät ist der Abstand zwischen
den Auslegerdüsen und dem Boden beim Sprühen
unebener Oberflächen immer gleich. Das Gerät
sollte nur von geschulten Lohnarbeitern in
gewerblichen Anwendungen eingesetzt werden. Es
ist hauptsächlich zum Sprühen von Golfplätzen,
Parkanlagen, Sportplätzen und öffentlichen Anlagen
Installation
Einzelteile
Prüfen Sie anhand der nachstehenden Tabelle, dass Sie alle im Lieferumfang enthaltenen Teile erhalten haben.
Verfahren
1
2
3
4
5
6
© 2020—The Toro® Company
8111 Lyndale Avenue South
Bloomington, MN 55420
Beschreibung
Keine Teile werden benötigt
Scharnier
Abgewinkelter Riemen (Maschinen
ohne abgedeckten Ausleger)
Abgewinkelter Riemen (Maschinen mit
abgedeckten Auslegern)
Oberer oder unterer Riemen
Druckfeder
Büchse
Schraube (5/16" x 3¼")
Flachscheibe
Sicherungsmutter (5/16")
Keine Teile werden benötigt
Keine Teile werden benötigt
Hydraulischer Verteilerblock
Gerades Hydraulikanschlussstück
Auslegergabelarm
Kappen
Registrieren Sie Ihr Produkt unter
www.Toro.com.
®
200
Installationsanweisungen
gedacht. Das Gerät sollte nur mit den vom Hersteller
angegebenen Maschinen verwendet werden.
Dieses Produkt entspricht allen relevanten
europäischen Richtlinien; weitere Angaben
finden Sie in den produktspezifischen
Konformitätsbescheinigungen.
Menge
–
Vorbereiten der Maschine.
2
2
2
Montieren des Sensorbefestigungs-
2
scharniers.
4
8
4
12
4
Einstellen der Federn des
–
Auslegerscharniers.
–
Vorbereiten der Ausleger.
1
Auswechseln des Hubzylinderverteilers.
4
2
Auswechseln der Auslegergabelarme.
2
Originaldokuments (DE)
Druck: USA
Alle Rechte vorbehalten
Form No. 3417-876 Rev C
™
Verwendung
*3417-876*
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für Toro Multi Pro 1750
Inhaltszusammenfassung für Toro Multi Pro 1750
- Seite 1 Vorbereiten der Ausleger. Hydraulischer Verteilerblock Auswechseln des Hubzylinderverteilers. Gerades Hydraulikanschlussstück Auslegergabelarm Auswechseln der Auslegergabelarme. Kappen *3417-876* Registrieren Sie Ihr Produkt unter © 2020—The Toro® Company Originaldokuments (DE) www.Toro.com. 8111 Lyndale Avenue South Druck: USA Bloomington, MN 55420 Alle Rechte vorbehalten...
- Seite 2 Für die Installation dieses Kits müssen Sie das separate Finishingkit für den Ultra Sonic Boom erwerben und montieren. Bestellen Sie das folgende Finishingkit für Ihre Maschine: Multi Pro 1750: Finishingkit, Bestellnummer 130-8227 Multi Pro 5800: Finishingkit, Bestellnummer 130-8229 Multi Pro WM: Finishingkit, Bestellnummer 133-2808...
-
Seite 3: Vorbereiten Der Maschine
Vorbereiten der Maschine Montieren des Sensorbefe- stigungsscharniers Keine Teile werden benötigt Für diesen Arbeitsschritt erforderliche Teile: Verfahren Scharnier Reinigen Sie die Außenseite der Maschine und Abgewinkelter Riemen (Maschinen ohne abgedeckten des Sprühgerätes; siehe Bedienungsanleitung. Ausleger) Ihrer Maschine. Abgewinkelter Riemen (Maschinen mit abgedeckten Stellen Sie die Maschine auf einer ebenen Auslegern) Fläche ab, stellen Sie den Motor ab, aktivieren... - Seite 4 g332525 Bild 2 Sprühfahrzeuge mit nicht abgedeckten Auslegern g035695 Bild 4 1. Oberer Riemen 3. Büchsen (8) Nicht abgedeckte Ausleger: 2. Abgewinkelter Riemen (2) 4. Scharnier (2) 3. Federn 1. Schraube (5/16" x 3¼") 2. Flachscheibe 4. Sicherungsmutter (5/16") g332524 Bild 3 Sprühfahrzeuge mit abgedeckten Auslegern 1.
-
Seite 5: Einstellen Der Ausleger
Sicherungsmuttern an, bis die Feder kein Spiel hat. Hinweis: Stellen Sie sicher, dass die Scharniere nicht so fest angezogen sind, dass sich die befestigten Sensoren nicht ungehindert um die Scharniere drehen können. Einstellen der Federn des Auslegerscharniers Keine Teile werden benötigt g227818 Bild 6 Verfahren... - Seite 6 das Gewinde herausgeschraubt wird und die Lösen Sie die Klemmmuttern an den Stange sich löst. Stangenenden jedes Hubzylinders (Bild Stellen Sie das Stangenende der Hubzylinder ein, bis die Stangenenden mit den Löchern in den Schwenkhalterungen für die beiden Auslegerabschnitte ausgefluchtet ist (Bild Befestigen Sie das Stangenende an jeder Schwenkhalterung mit dem in Schritt...
- Seite 7 Montieren Sie am neuen Hubzylinderverteiler die geraden Hydraulikanschlussstücke (Bild 11), die Sie in Schritt entfernt haben, am Anschluss P und T. g035705 Bild 9 1. Anschluss T 3. Gerades Hydraulikan- (Hubzylinderverteiler) schlussstück (⅜") 2. Anschluss P (Hubzylinderverteiler) Entfernen Sie die Schläuche von den geraden Hydraulikanschlussstücken am Anschluss P und Anschluss T des Hubzylinderverteilers (Bild...
- Seite 8 C2 und C4 des Hubzylinderverteilers Installationsanweisungen für das Finishingkit für angeschlossen. den Ultra Sonic Boom. Wichtig: Stellen Sie sicher, dass Sie die • Multi Pro 1750: Finishingkit, Bestellnummer Schläuche richtig anschließen. 130-8227 Leeren Sie die Hydraulikanlage. Lesen Sie die Bedienungsanleitung.
- Seite 9 Hinweis: Sie schließen den Kabelbaum für den Ultra Sonic Boom in Schritt 8 Anschließen des Kabelbaums am Hubverteiler des Auslegers (Seite 13) an den Stromspulen des Hubzylinderverteilers an. Auswechseln der Auslegergabelarme Für diesen Arbeitsschritt erforderliche Teile: Auslegergabelarm Kappen Verfahren Mit den neuen Auslegergabelarmen können die Ausleger zusammengeklappt werden, ohne dass sie sich berühren;...
-
Seite 10: Einbauen Der Sonic Boom-Sensoren
Einbauen der Sonic Boom-Sensoren Für diesen Arbeitsschritt erforderliche Teile: Sonic Boom-Sensor Halterung g017148 Bild 16 Programmierungsstecker Ansicht von hinten Sensorabdeckung 1. Befestigungshalterung (2) 2. Sicherungsmutter (¼") Unteres Sensorgehäuse (12) Abdeckrohr Sensorschutzvorrichtungshalterung Befestigen Sie die Sensorschutzvorrichtungs- Sensorkabel (4 m) halterung mit zwei Schrauben (5/16" x ¾") und zwei Bundmuttern (5/16") an der Befestigungs- Große Mutter halterung, wie in... -
Seite 11: Befestigen Des Sensors
Wiederholen Sie die Schritte für den äußeren Auslegerabschnitt an der anderen Seite der Maschine. Befestigen des Sensors Hinweis: Angaben zum Anbringen des Staubdeckels finden Sie in Einlagerung (Seite 25). Befestigen Sie das untere Sensorgehäuse mit zwei Schrauben (5/16" x 1¼") und zwei Sicherungsmuttern (5/16") an den Sensorbefestigungen (Bild... -
Seite 12: Befestigen Des Kabelbaums Und Des Oberen Gehäuses
g017158 Bild 22 1. Seitliches „T“ (Program- 3. Kerbe (Sensor) mierungsstecker) 2. Ausgefluchtete Pfeile (Pro- 4. Sensor grammierungsstecker) g035748 Wiederholen Sie die Schritte für den Bild 21 äußeren Auslegerabschnitt an der anderen 1. Unteres Sensorgehäuse 3. Sensor Seite der Maschine. 2. - Seite 13 Stützklemme und den 4-Buchsen-Stecker des Kabelbaums vom Finishingkit für den Ultra Sonic Boom nach vorne zum Hubzylinderverteiler (Bild 24). g035752 Bild 24 1. 4-Buchsen-Stecker 3. Stützklemme (Kabelbaum für das Finishingkit für den Ultra Sonic Boom) g035751 Bild 25 2. 4-Stift-Stecker 4.
-
Seite 14: Anschließen Des Kabelbaums Am Elektronischen Steuergerät
(Stromspule S2) (Sonic ANHEBEN Boom-Kabelbaum) elektronischen Steuergerät 3. 2-Stift-Stecker, rechten 8. 2-Buchsen-Stecker, Ausleger anheben Multi Pro 1750 und Multi Pro WM Maschinen LINKEN USLEGER ANHEBEN (Stromspule S3) (Sonic Boom-Kabelbaum) Verlegen Sie den Sonic Boom-Kabelbaum zum 4. 2-Stift-Stecker, rechten 9. 2-Buchsen-Stecker, Hydraulikverteiler. - Seite 15 Einbau des Steuergeräts in die Entfernen Sie die zwei Sicherungsbundmuttern Maschine (5/16"), mit denen die Befestigungshalterung des Finishingkits für den Ultra Sonic Boom Multi Pro 1750 und Multi Pro WM Maschinen befestigt ist, von der Zylinderbefestigung (Bild 30). Fluchten Sie das elektronische Steuergerät mit der Innenseite der Steuergerät-Abdeckung...
- Seite 16 Maschinen bis Baujahr 2015: Ermitteln Sie die Drückplatte zwischen den inneren Bediener- und Passagiersitzgurthälften und nehmen Sie die Drückplatte vom Unterteil des Bedienfelds (Bild 32). g035775 Bild 30 1. Schraube (¼" x 1⅜") 5. Bundkopfschraube (5/16" x 1") 6. Hinterer Flansch vorne 2.
- Seite 17 g015734 Bild 33 g035760 1. Elektronisches 2. Pol Bild 32 Steuergerät 1. Schraube (¼" x 1⅛") 3. Elektronisches Steuergerät Hinweis: Der elektrische Anschluss für das 2. Befestigungshalterung 4. Sicherungsmutter (¼") Steuergerät ist verkeilt und kann nur auf eine Art und Weise angeschlossen werden. Ziehen Sie die Muttern und Schrauben bis auf Ziehen Sie die Innensechskantschrauben auf 1017-1243 N·cm an.
- Seite 18 Einbauen des Schalters für die Betriebsart „Ultra Sonic“ Multi Pro 5800 Maschinen Entfernen Sie die Schalterblende im Bedienfeld an der in Bild 35 abgebildeten Stelle. g035856 Bild 34 1. Bundkopfschrauben 4. Kippschalter (8 Stifte) (¼" x ½") 2. Abdeckung des 5.
- Seite 19 Auslegerhubschalter am Sonic Boom-Kabelbaum Keine Teile werden benötigt Anschließen der Schalters am Kabelbaum Multi Pro 1750 oder Multi Pro WM Maschinen Entfernen Sie die vier Bundkopfschrauben (¼" x ½"), mit denen die Schalterblende an der g035857 Bild 36 mittleren Konsole befestigt ist, und heben Sie...
- Seite 20 Bild 38), die Sie in Schritt entfernt haben, an der mittleren Konsole. Anschließen der Schalters am Kabelbaum Multi Pro 5800 Maschinen Entfernen Sie die fünf Bundkopfschrauben (¼" x ¾"), mit denen die rechte Abdeckung an der mittleren Konsole befestigt ist (Bild 39).
-
Seite 21: Kalibrieren Der Sonic Boom
Bedienungsanleitung für die g035845 Bild 40 Maschine. 1. 8-Buchsen-Stecker 2. Auslegerhub- Drehen Sie für die Maschinen Multi Pro 1750 (Kabelbaum) Schalter (8 Stifte, und Multi Pro 5800 die Sitze nach unten. Maschinenbestandteil) Schließen Sie die 8-Buchsen-Stecker des Maschinenkabelbaums von den Auslegerhubschaltern für den Steuerschaltkreis... - Seite 22 2. Schalter für die linke 4. Sonic Boom-Schalter (mit Auslegerhubsteuerung Anzeigelampe) g327535 Bild 41 Multi Pro 1750 Maschinen Drücken und halten Sie den Schalter für die linke Auslegerhubsteuerung in die 1. Sonic Boom-Schalter (mit 3. Schalter für die rechte -Stellung sowie den Schalter...
-
Seite 23: Betrieb
3. Schalter für die rechte Auslegerhubsteuerung 2. Schalter für die linke 4. Sonic Boom-Schalter (mit Auslegerhubsteuerung Anzeigelampe) g327535 Bild 44 Multi Pro 1750 Maschinen Die Sonic Boom-Anzeigelampe 1. Sonic Boom-Schalter (mit 3. Schalter für die rechte Anzeigelampe) Auslegerhubsteuerung Hinweis: Die Sonic Boom-Anzeigelampe (Bild 2. -
Seite 24: Steuerung Des Äußeren Auslegers Mittels Dem Automatik-Modus
Steuerung der äußeren Ausleger Betriebsart übersteuert und einen oder beide der Ausleger manuell betrieben, während das System bei Verwendung des manuellen in der automatischen Betriebsart ist. Modus Hinweis: Bei einem Fehler im Sonic Drücken Sie den Sonic-Boom-Schalter (Bild Boom-System (z. B. der Sensor gibt kein Signal Bild 45 oder Bild... -
Seite 25: Wartung
Wartung Einlagerung Wenn Sie den Ultra Sonic Boom für längere Zeit Reinigung nicht verwenden, decken Sie die Sensoren mit Staubdeckeln ab, um sie vor äußeren Einflüssen zu Reinigen Sie die Sensoren regelmäßig mit einem schützen. feuchten Tuch. Wenn ein Sensor verschmutzt oder beschädigt ist, tauschen Sie ihn aus. -
Seite 26: Fehlersuche Und -Behebung
Fehlersuche und -behebung Hinweis: Weitere Diagnoseinformationen finden Sie in der Wartungsbedienungsanleitung. Das Elektroschema des Produkts finden Sie unter www.Toro.com. Problem Mögliche Ursache Behebungsmaßnahme Ein oder beide Ausleger sind defekt und 1. Eine Sicherung ist durchgebrannt. 1. Tauschen Sie die Sicherung aus. - Seite 27 Speicherung Ihrer persönlichen Daten Toro wird Ihre persönlichen Daten so lange aufbewahren, wie es für die oben genannten Zwecke relevant ist und in Übereinstimmung mit den gesetzlichen Bestimmungen. Für weitere Informationen über die geltenden Aufbewahrungsfristen wenden Sie sich bitte an legal@toro.com.
