Toro Multi Pro 1750 Bedienungsanleitung Seite 36

Einstellen der Sicherheitsventile
1. Stellen Sie die Dosierung mit dem
Dosierungsschalter gemäß der Tabelle
unten ein.
Düsenfarbe SI (metri-
sches Maß-
einheitsy-
stem)
Gelb 159 l/ha
Rot 319 l/ha
Braun 394 l/ha
Grau 478 l/ha
Weiß 637 l/ha
Blau 796 l/ha
Grün 1.190 l/ha
2. Stellen Sie den linken Abschnitt ab und stellen
das Handrad für das Abschnittsicherheitsventil
(Bild 18) ein, bis der Druck am vorher
angepassten Niveau (normalerweise 2,75 bar)
liegt.
Hinweis:
Die nummerierten Anzeigen auf dem
Handrad des Sicherheitsventil und der Nadel
dienen nur Referenzzwecken.

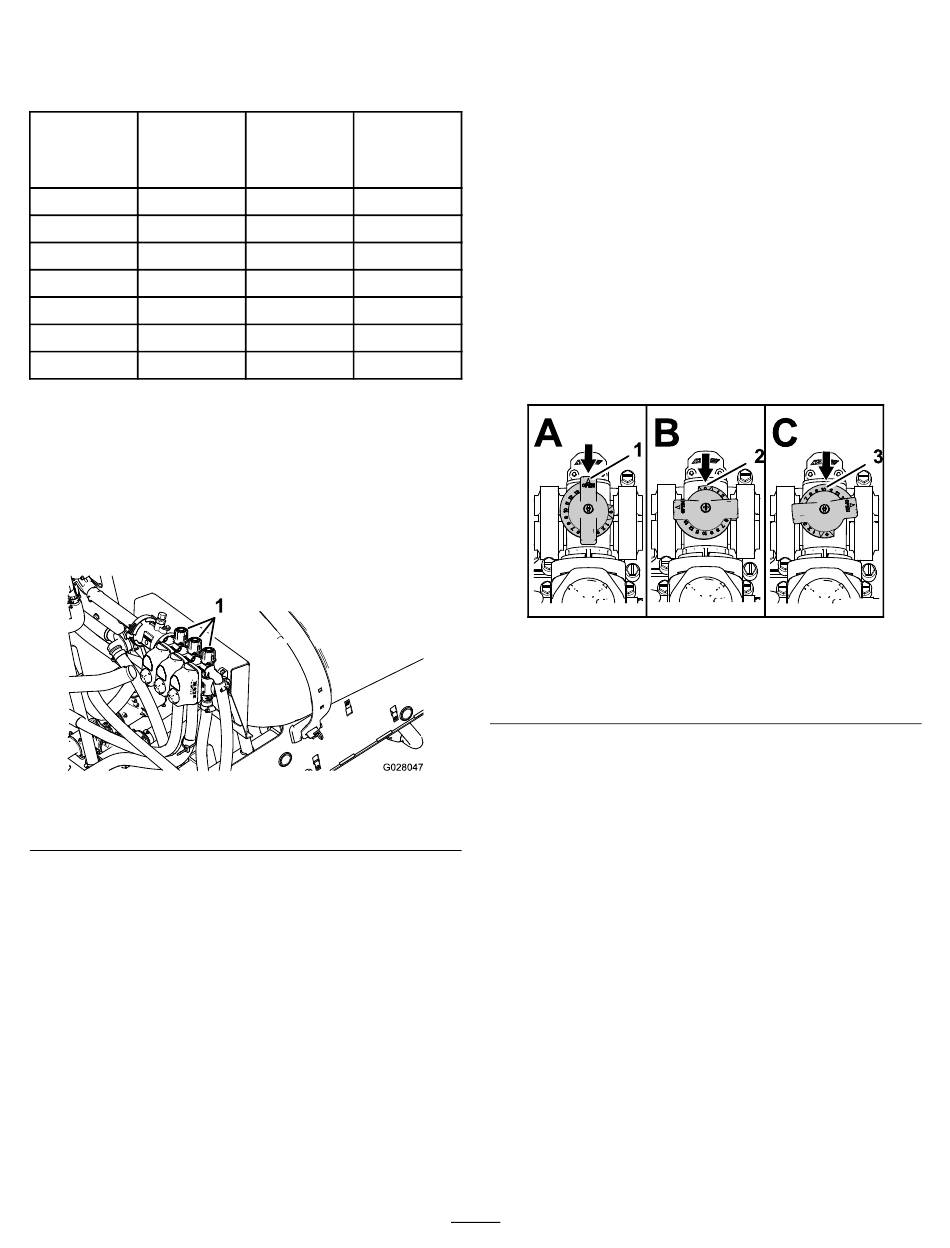

1. Handräder für das Einstellen des Abschnittsicherheitsventils
3. Schalten Sie den linken Abschnitt ein und den
rechten Abschnitt ab.
4. Stellen Sie das Handrad des rechten
Abschnittsicherheitsventils
der Druck am vorher angepassten Niveau
(normalerweise 2,75 bar) liegt.
5. Schalten Sie den rechten Abschnitt ein und den
mittleren Abschnitt ab.
6. Stellen Sie das Handrad des mittleren
Abschnittsicherheitsventils
der Druck am vorher angepassten Niveau
(normalerweise 2,75 bar) liegt.
7. Stellen Sie jeden Abschnitt ab.
Englisch Grünfläche
17 gpa 0,39 gpk
34 gpa 0,78 gpk
42 gpa 0.96 gpk
51 gpa 1,17 gpk
68 gpa 1.56 gpk
85 gpa 1.95 gpk
127 gpa 2,91 gpk
Bild 18
(Bild 18) ein, bis
(Bild 18) ein, bis
8. Schalten Sie die Pumpe ab.
Hinweis:
abgeschlossen.
Handradstellung für das
Rührwerksicherheitsventil
•
Das Rührwerksicherheitsventil ist in der ganz
geöffneten Stellung, wie in
•
Das Rührwerksicherheitsventil ist in der
geschlossenen Stellung (0), wie in
abgebildet.
•
Das Rührwerksicherheitsventil ist in einer mittleren
Stellung (relativ zum Druckmanometer für
das Sprühsystem eingestellt), wie in
abgebildet.
1. Offen
2. Geschlossen (0)
Kalibrieren des
g028047
Rührwerksicherheitsventils
Wartungsintervall: Jährlich
Führen Sie dies auf einer offenen, ebenen Fläche aus.
1. Füllen Sie den Sprühbehälter mit sauberem
Wasser.
2. Stellen Sie sicher, dass das Umwälzungssteuer-
ventil offen ist. Falls es eingestellt wurde, öffnen
Sie es jetzt ganz.
3. Aktivieren Sie die Feststellbremse und lassen
Sie den Motor an.
4. Stellen Sie den Ganghebel in die
N -Stellung.
EUTRAL
5. Stellen Sie den Pumpenschalter in die
E -Stellung.
IN
36
Die Kalibrierung ist jetzt
Bild 19A abgebildet.
Bild 19
3. Mittlere Stellung
19B
Bild 19C
g214029
