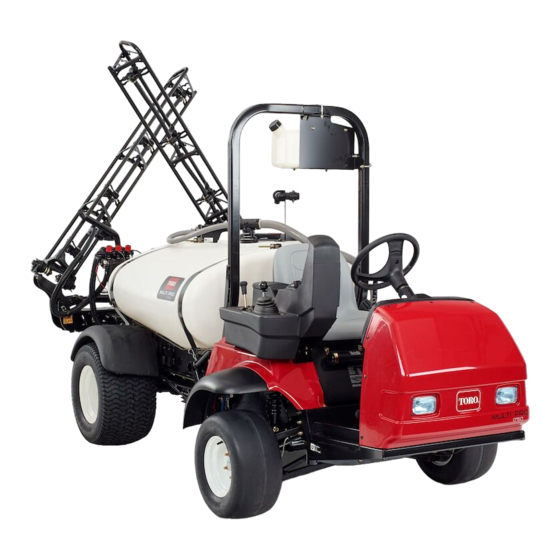

Sprühfahrzeug Multi Pro
Modellnr. 41188-Seriennr. 400000000 und höher
Lesen Sie diese Informationen sorgfältig durch, um sich mit dem ordnungsgemäßen Einsatz und der Wartung
des Geräts vertraut zu machen und Verletzungen und eine Beschädigung des Geräts zu vermeiden. Sie tragen
die Verantwortung für einen ordnungsgemäßen und sicheren Einsatz des Geräts.
Wenden Sie sich an Ihren Toro-Vertragshändler oder Kundendienst, wenn Sie eine Serviceleistung, Toro
Originalersatzteile oder weitere Informationen benötigen. Haben Sie dafür die Modell- und Seriennummern
der Maschine griffbereit.
Wenden Sie sich für Unterlagen zur Produktsicherheit und der Bedienerschulung, für Zubehörinformationen, für
den örtlichen Vertragshändler oder für die Registrierung des Produkts direkt an Toro unter www.Toro.com.
Einführung
Diese Anleitung enthält Informationen für die
Verwendung des Sprühsystems und das Steuern der
Sprühsystemfunktionen.
Inhalt
Einführung ................................................................ 1
Einrichtung ................................................................ 1
Vor dem Sprühen................................................ 1
Produktübersicht ....................................................... 2
Bedienelemente ................................................ 2
Betrieb ...................................................................... 4
Vor dem Einsatz .................................................... 4
Starten des InfoCenters...................................... 4
InfoCenter-Hauptuntermenüs............................. 5
Kalibrieren des Sprühfahrzeugs ........................11
Eingeben des Sprühbehältervolumens ............. 12
Während des Einsatzes ....................................... 12
InfoCenter-Bildschirme „Spray-Area" ............... 12
InfoCenter-Hinweise......................................... 13
Wartung .................................................................. 15
Bildschirme „Wartung" ...................................... 15
Bildschirme „Diagnostics" ................................. 16
Bildschirme „About" .......................................... 18
© 2017-The Toro® Company
8111 Lyndale Avenue South
Bloomington, MN 55420
Registrieren Sie Ihr Produkt unter
www.Toro.com.
®
1750
Einrichtung
Vor dem Sprühen
Vorbereiten der Maschine
1.
Füllen Sie den Sprühbehälter und den
Frischwasserbehälter, siehe „Füllen
des Sprühbehälters" und „Füllen
des Frischwasserbehälters" in der
Bedienungsanleitung.
2.
Kalibrieren Sie die Maschine, siehe die
Bedienungsanleitung für das Sprühfahrzeug
Multi Pro 1750 für Informationen zum Kalibrieren
der Maschine.
3.
Geben Sie das richtige Flüssigkeitsvolumen
in den Sprühbehälter ein, siehe
Sprühbehältervolumens (Seite
Originaldokuments (DE)
Alle Rechte vorbehalten *3416-185* B
Form No. 3416-185 Rev B
Software Guide
Eingeben des
12).
Druck: USA
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für Toro Multi Pro 1750
Inhaltszusammenfassung für Toro Multi Pro 1750
-
Seite 1: Inhaltsverzeichnis
Originalersatzteile oder weitere Informationen benötigen. Haben Sie dafür die Modell- und Seriennummern der Maschine griffbereit. Wenden Sie sich für Unterlagen zur Produktsicherheit und der Bedienerschulung, für Zubehörinformationen, für den örtlichen Vertragshändler oder für die Registrierung des Produkts direkt an Toro unter www.Toro.com. Einführung Einrichtung Diese Anleitung enthält Informationen für die... -
Seite 2: Produktübersicht
Produktübersicht • Linke Auswahltaste: Drücken Sie diese Taste für den Zugriff auf die InfoCenter-Menüs. Sie können mit dieser Taste auch jedes momentan Bedienelemente verwendete Menü verlassen. • Mittlere Auswahltaste: Mit dieser Tasten durchlaufen Sie die Menüs. InfoCenter-Homebildschirm • Rechte Auswahltaste: Mit dieser Taste öffnen Sie Wenn Sie die Maschine anlassen, wird der ein Menü, wenn ein rechter Pfeil angibt, dass Homebildschirm mit den entsprechenden, relevanten... -
Seite 3: Beschreibung Der Infocenter-Symbole
Beschreibung der InfoCenter- Hauptausleger Ein, Auslegersprühen Ein Symbole Sprühbehälter voll Symbol Beschreibung Informationssymbol Sprühbehälter halb voll Weiter Behälterstand niedrig Zurück Sprühbehälter leer Nach unten scrollen Rasen-Einheiten (1000 Quadratfuß) oder Eingabe Gesprühte Fläche Nächsten Wert in der Liste ändern Erhöhen Sprühmittelmenge Verringern Bildschirm aktiv Behälter auffüllen... -
Seite 4: Betrieb
(Bild 2). Wenn das GeoLink-System montiert ist, wird g028528 auf dem Initialisierungsbildschirm das Logo von Bild 4 GeoLink statt dessen von Toro angezeigt (Bild • Drücken Sie die mittlere Auswahltaste, um auf das Hauptmenü zu navigieren. Vom Hauptmenü-Bildschirm greifen Sie auf verschiedene Untermenüs zu, siehe... -
Seite 5: Infocenter-Hauptuntermenüs
InfoCenter-Hauptunterme- Settings (cont'd.) nüs Menüelement Beschreibung Verwendung der Menüs R Boom Einstellen der Breite des rechten Abschnitts. Reset Defaults Zurücksetzen einiger Funktion auf die Drücken Sie auf dem Hauptbildschirm die Werksstandardeinstellungen. Menüzugriffstaste, um auf das InfoCenter- Menüsystem zuzugreifen. So kommen Sie zum Service Hauptmenü. -
Seite 6: Calibration (Kalibrierung)
Hinweis: Falls Sie versehentlich die Sprache oder den Kontrast so eingestellt haben, dass Sie das Display nicht mehr verstehen oder sehen können, kontaktieren Sie Ihren Toro-Vertragshändler, der Ihnen helfen wird das Display zurückzusetzen. Calibration (Kalibrierung) Hinweis: Bei Maschinen mit montiertem und aktiviertem GeoLink-System können Sie nicht auf... -
Seite 7: Ändern Der Maßeinheiten
g028521 Bild 8 Drücken Sie die rechte Auswahltaste (Bild g028519 Geben Sie mit der mittleren oder rechten Bild 9 Auswahltaste eine Mindestmenge im Behälter an, bei der die Warnung beim Sprühen angezeigt 1. Listenoptionen (Symbol) 3. Rechte Auswahltaste (Kontext auflisten) wird (Bild 2. -
Seite 8: Verwenden Der Geschützten Menüs
ausgewählten Niveaus auf dem Display geändert. Drücken Sie die linke Auswahltaste, um Ihre Auswahl zu speichern (Bild 10). Verwenden der geschützten Menüs Autorisierte Personen können die vierstellige PIN eingeben, um die folgenden Servicefunktionen anzuzeigen: • Flow Rate (Durchflussmenge) • Flow Calibration Rate (Durchflussmengen- Kalibrierung) •... - Seite 9 • Drücken Sie die mittlere Auswahltaste (B nächste nummerische Stelle nach rechts zu Bild 11), um den nummerischen Wert zu verschieben. erhöhen (0 bis 9).. Drücken Sie die rechte Auswahltaste, wenn der • Drücken Sie die rechte Auswahltaste am weitesten rechts gelegene Wert eingestellt (C in Bild 11), um den Cursor auf die...
- Seite 10 Drücken Sie die mittlere Auswahltaste, um den Stellen Sie sicher, dass Sie die richtige PIN Eintrag „Protect Settings“ zu markieren. eingeben, siehe Schritt Verwenden der geschützten Menüs (Seite Drücken Sie die rechte Auswahltaste. Drücken Sie die rechte Auswahltaste, um das Hinweis: Ein „X“...
-
Seite 11: Kalibrieren Des Sprühfahrzeugs
Informationen zur Kalibrierung des Sprühfahrzeugs „Diagnostics“ mit der mittleren Auswahltaste auf die Option D und drücken Sie dann die rechte finden Sie in der Bedienungsanleitung für das IAGNOSTICS Taste, um den Bildschirm „Diagnostics“ aufzurufen Sprühfahrzeug Multi Pro 1750. (Bild 18). -
Seite 12: Eingeben Des Sprühbehältervolumens
Eingeben des Stellen Sie das Behältervolumen mit der mittleren und rechten Auswahltaste ein (Bild 21). Sprühbehältervolumens Während des Einsatzes Geben Sie auf dem Bildschirm „Spray tank volume“ die in den Behälter eingefüllte Wassermenge ein, bevor Sie mit dem Sprühen beginnen. InfoCenter-Bildschirme Zugreifen auf den Bildschirm „Spray tank volume“: „Spray-Area“... -
Seite 13: Infocenter-Hinweise
vom gesprühten Gesamtvolumen und von der gesprühten Gesamtfläche ab. • Wenn Daten in der aktiven Teilfläche vorhanden sind, die Sie nicht benötigen, setzen Sie die Fläche und das gesprühte Volumen für diese Teilfläche zurück. Zugreifen auf den Teilfläche-Bildschirm Drücken Sie auf dem Gesamtfläche-Bildschirm die linke Auswahltaste, um auf den Teilfläche-Bildschirm zuzugreifen (Bild... - Seite 14 und eine Hinweiskennzeichnung angezeigt, wie in Fehler (cont'd.) Bild 24 dargestellt. Die Hinweisbeschreibung und Hinweiskennzeichnung werden als InfoCenter-Symbole angezeigt. Siehe Hinweiscode Beschreibung Beschreibung der InfoCenter-Symbole (Seite 3) für Gasbedienungssperre verhindert: eine Beschreibung der einzelnen Symbole. Feststellbremse ist nicht aktiviert Hinweis: Die Hinweiskennzeichnung erläutert die Geschwindigkeitssperre verhindert: Bediener sitzt nicht auf dem Sitz oder...
-
Seite 15: Wartung
Defekt der Elektroanlage anzugeben, der bei der Verwendung der Maschine aufgetreten ist. Zeigen Sie die Fehler mit den oben aufgeführten Schritten an. Hinweis: Wenn Sie sich an den Toro Vertragshändler, wenn Fehler auf der Anzeige angezeigt werden. g202810 Faults Bild 25... -
Seite 16: Anzeigen Der Betriebsstunden
Faults (cont'd.) Betriebsbremse oder Sensor für Gasbedienungs- ausgangsstellung oder Schaltkreiskabel ist defekt (Schaltkreis ist geöffnet, obwohl das Brems- oder Fahrpedal gelöst ist) Anlassertimeout (Anlasser wurde für mehr als 30 Sekunden aktiviert) g203638 Bild 29 Anzeigen der Betriebsstunden 1. Die Anzahl der Stunden, 3. - Seite 17 Pumpenparametertabelle Beheben Sie mit Diagnostics Probleme bei der Maschinenverwendung und stellen Sie sicher, Eingaben Qualifizierer Ausgaben dass die benötigten Teile und Schaltkreise richtig funktionieren. Sprühpumpen- Schalter für Gas- Sprühpumpen- schalter bedienungsaus- kupplung Navigieren Sie für den Zugriff auf den Bildschirm gangsstellung „Diagnostics“...
-
Seite 18: Engine Run (Motor Läuft)
Engine Run (Motor läuft) Auf dem Bildschirm „Engine Run“ werden die Anforderungen aufgeführt, die für das Anlassen und Laufen des Motors benötigt werden. Navigieren Sie für den Zugriff auf den Bildschirm „Engine Run“ mit der mittleren Auswahltaste auf die Option E und drücken Sie dann die rechte NGINE RUN Auswahltaste, um den Bildschirm „Engine Run“... - Seite 19 g202808 Bild 36 Navigieren Sie mit der mittleren Auswahltaste durch die Elemente des Bildschirms „About“ (Bild 37). g202838 Bild 37...
