Reinigung
Reinigen des
Durchflussmessgeräts
Wartungsintervall: Alle 200 Betriebsstunden/Jährlich
(je nach dem, was zuerst
erreicht wird) (häufiger, wenn Sie
benetzbares Pulver verwenden).
1.
Spülen Sie das ganze Sprühsystem gründlich
durch und entleeren es.
2.
Entfernen Sie das Durchflussmessgerät vom
Sprühfahrzeug und spülen es mit frischem
Wasser.
3.
Entfernen Sie den Haltering an der
vorgeschalteten Seite
1. Flansch (Durchflussmess-
gerätgehäuse)
2. Ablaufseitiger Hub (mit
Keilnut nach oben)
3. Haltering
4. Ablaufseitiger Pfeil (Durch-
flussmessgerätgehäuse)
5. Vorgeschaltet
6. Drehzylinder, Magnet
4.
Reinigen Sie die Turbine und die Turbinennabe,
um Metallfeilstaub und benetzbare Pulver zu
entfernen.
5.
Prüfen Sie die Turbinenflügel auf Abnutzung.
Hinweis:
Halten Sie die Turbine in der Hand
und drehen sie. Sie sollte sich ungehindert mit
nur wenig Widerstand drehen. Sollte dies nicht
der Fall sein, ersetzen Sie sie.
6.
Montieren Sie das Durchflussmessgerät.
(Bild
60).

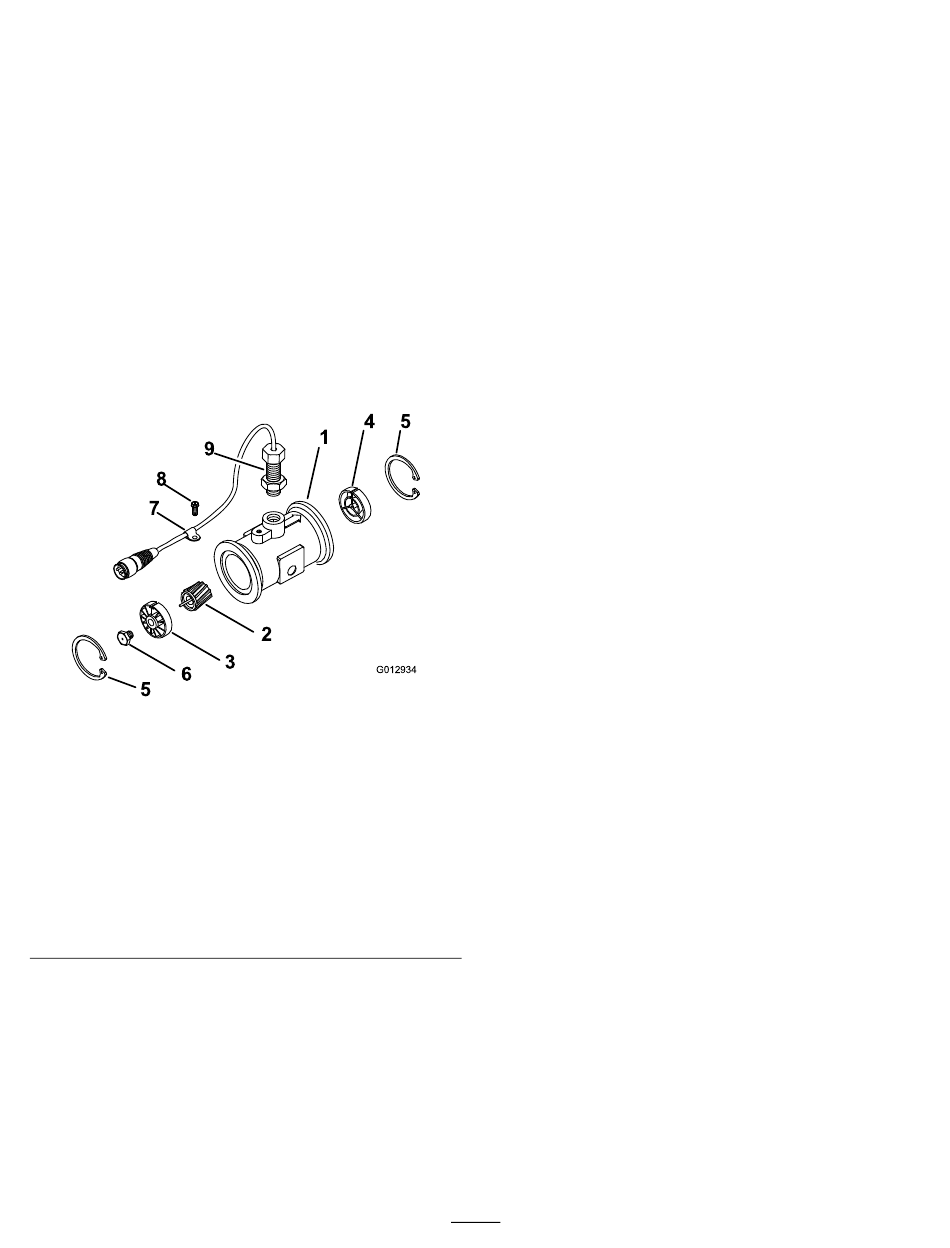

Bild 60
7. Vorgeschalteter Hub und
Lager (mit Keilnut nach
oben)
8. Turbinenbolzen
9. Kabelbaumklemme
10. Bundbolzen
11. Sensor
7.
Prüfen Sie mit einem niedrigen Luftdruck
(0,34 bar), dass sich die Turbine ungehindert
dreht.
Hinweis:
nicht ungehindert dreht, lösen Sie den
Sechskantbolzen unten an der Turbinennabe
um eine Sechszehntel-Umdrehung, bis sie sich
ungehindert dreht.
Reinigen der Sprühventile
Weitere Informationen zum Reinigen des
Dosierungsregelventile finden Sie in den
folgenden Abschnitten:
1.
Entfernen des Ventilaktuators (Seite 65)
2.
Entfernen des Verteilers für das
Dosierungsregelventil (Seite 65)
3.
Reinigen des Verteilerventils (Seite 69)
4.
Montieren des Verteilerventils (Seite 70)
5.
Montieren des Dosierungsregelventilvertei-
lers (Seite 71)
6.
Einbauen des Ventilaktuators (Seite 74)
Weitere Informationen zum Reinigen des
Rührwerkventils finden Sie in den folgenden
Abschnitten:
1.
Entfernen des Ventilaktuators (Seite 65)
2.
Entfernen des Rührwerkverteilerventils
(Seite 66)
3.
Reinigen des Verteilerventils (Seite 69)
g012934
4.
Montieren des Verteilerventils (Seite 70)
5.
Einsetzen des Rührwerkverteilerventils
(Seite 71)
6.
Einbauen des Ventilaktuators (Seite 74)
Weitere Informationen zum Reinigen des
Hauptabschnittventils finden Sie in den folgenden
Abschnitten:
1.
Entfernen des Ventilaktuators (Seite 65)
2.
Entfernen des Ventils des Hauptabschnitt-
verteilers (Seite 67)
3.
Reinigen des Verteilerventils (Seite 69)
4.
Montieren des Verteilerventils (Seite 70)
5.
Montieren des Ventils des Hauptabschnitt-
verteilers (Seite 72)
6.
Einbauen des Ventilaktuators (Seite 74)
Weitere Informationen zum Reinigen der drei
Abschnittventile finden Sie in den folgenden
Abschnitten:
