1. Bundkopfschraube
2. Ventilbefestigung
3. Sicherungsbundmutter
3. Entfernen Sie die zwei Bundkopfschrauben und
zwei Sicherungsbundmuttern, mit denen das
Dosierungsregelventil an der Ventilhalterung
befestigt ist, und entfernen Sie den Ventilverteiler
von der Maschine
Hinweis:
Lösen Sie ggf. die Befestigungen
für den Druckfilterkopf, um das Entfernen des
Dosierungsregelventils zu erleichtern.
Entfernen des Rührwerkverteiler-
ventils
1. Entfernen Sie die Klemmen und Dichtungen,
mit denen der Verteiler für das Rührwerkventil
(Bild 64) am Rührwerksicherheitsventil, Dosie-
rungsregelventil, Hauptabschnittventil und am
Adapteranschlussstück (Rührwerkdrosselventil)
befestigt ist.
Hinweis:
Bewahren Sie die Klemmen und
Dichtungen für den Einbau in
Rührwerkverteilerventils (Seite 71)
2. Entfernen Sie den Halter, mit dem das
Auslaufanschlussstück am Verteiler für das
Rührwerkventil befestigt ist
Bild 63
4. Halter
5. Buchse (Auslaufan-
schlussstück)
6. Verteilerventil
(Bild 63).
Einsetzen des
auf.
(Bild 64).

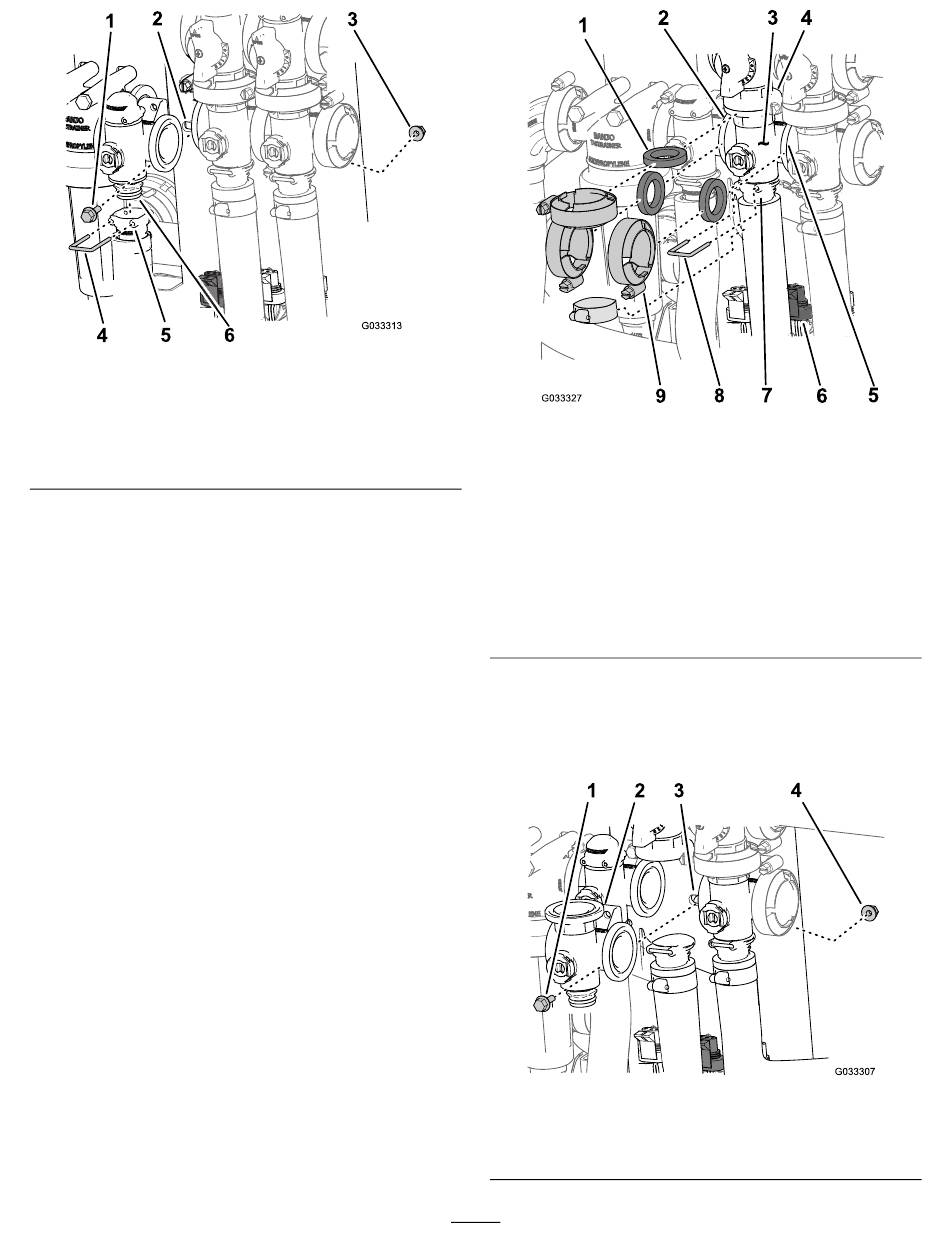

g033313
1. Dichtung
2. Flansch (Druckfilterkopf)
3. Verteiler (Rührwerkventil)
4. Flansch (Sicherheitsventil,
Rührwerkventil)
5. Flansch (Hauptabschnitt-
ventil)
3. Entfernen Sie die Bundkopfschraube und
die Sicherungsbundmutter, mit denen das
Rührwerkventil an der Ventilhalterung befestigt
ist, und entfernen Sie den Ventilverteiler von der
Maschine
1. Bundkopfschraube
2. Verteiler (Rührwerkventil)
66
Bild 64
6. 3-Stift-Stecker
(Ventilaktuator,
Rührwerkventil)
7. Buchse (Auslaufan-
schlussstück)
8. Halter
9. Klemme
(Bild 65).
Bild 65
3. Ventilbefestigung
4. Sicherungsbundmutter
g033327
g033307
