1. Flansch (Reduzierkupp-
lung)
2. Verteiler (Abschnittventil)
3. Flansch (danebenliegen-
des Abschnittventil)
2. Entfernen Sie die Halter, mit denen das Aus-
laufanschlussstück am Abschnittsventilverteiler
und dem Ventilverteiler am Sicherheitsventil-An-
schlussstück befestigt ist

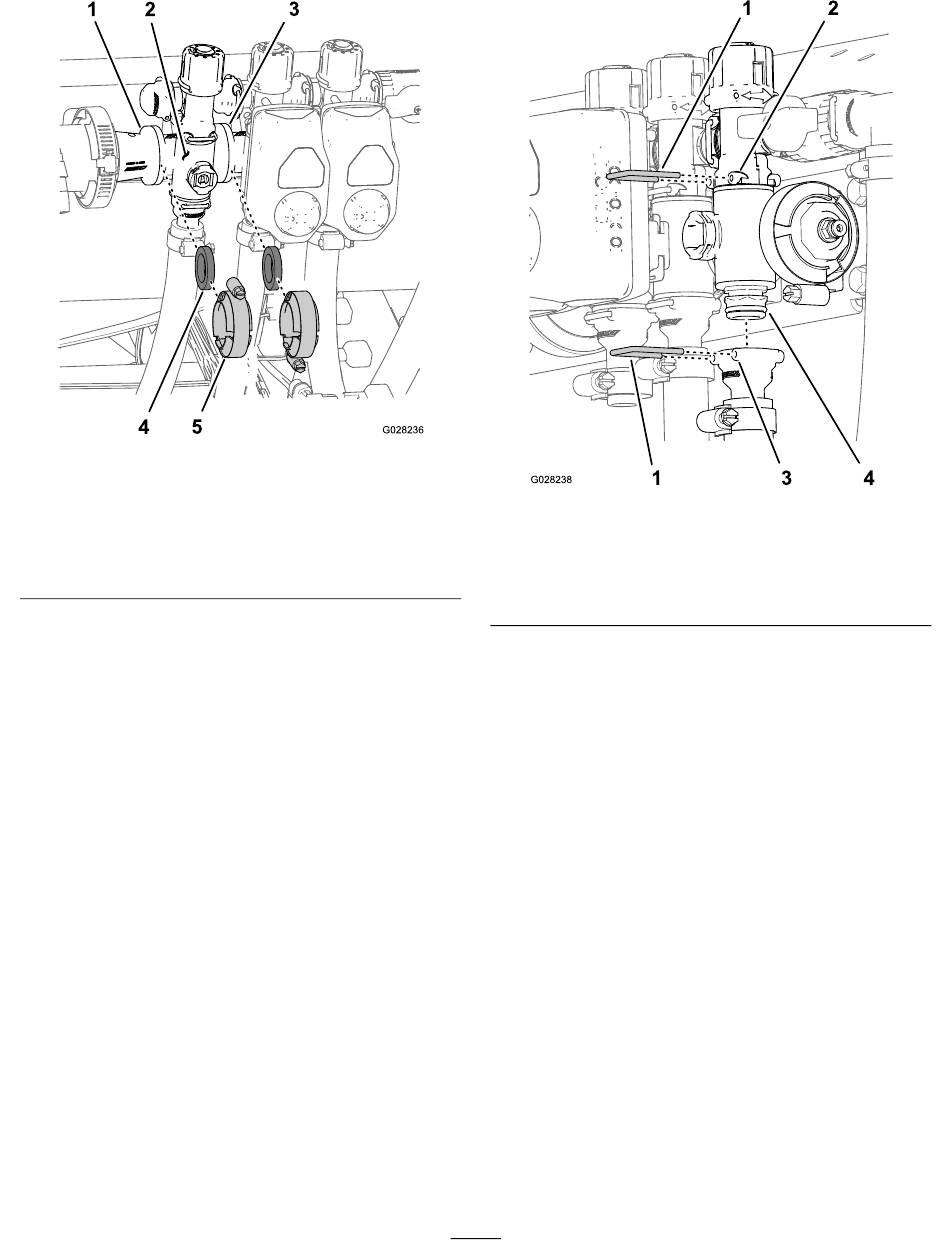

Bild 68
4. Dichtung
5. Flanschklemme
(Bild 69).
g028236
1. Halter
2. Buchse (Anschlussstück
des Sicherheitsventils)
3. Entfernen Sie für die linken oder rechten
Abschnittventile die Bundkopfschrauben
und Sicherungsbundmuttern, mit denen die
Abschnittventile an der Ventilbefestigung
befestigt sind. Entfernen Sie die Ventilverteiler
für das mittlere Abschnittsventil von
der Maschine; entfernen Sie den
Abchnittventilverteiler von der Maschine
(Bild 70).
68
Bild 69
3. Buchse (Auslaufan-
schlussstück)
4. Verteilerventil
g028238
