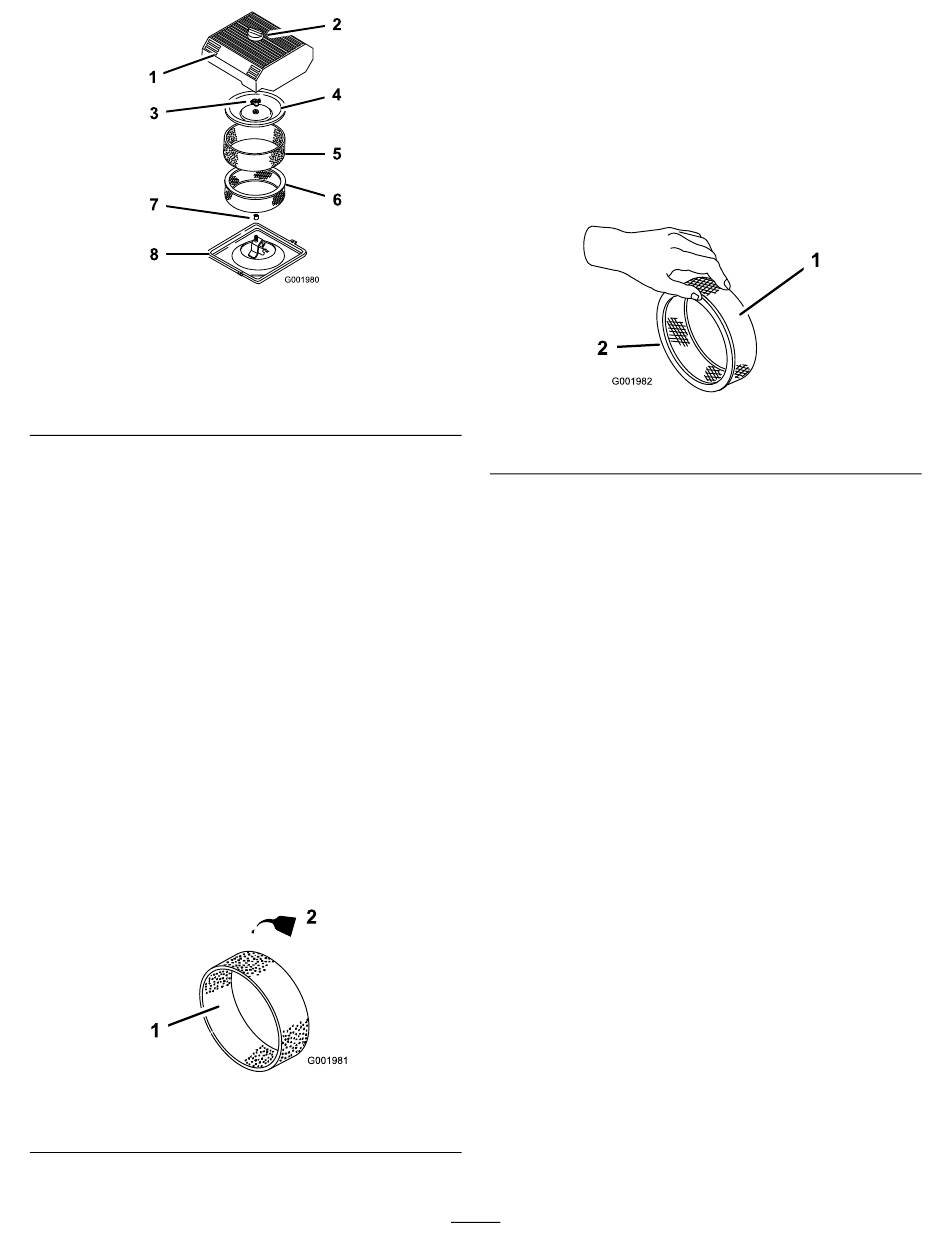

1. Luftfilterabdeckung
2. Handrad
3. Deckelmutter
4. Abdeckung
4.
Lösen Sie das Handrad an der Luftfilterab-
deckung und nehmen Sie die Abdeckung ab
(Bild
34).
5.
Schieben Sie den Schaumeinsatz vorsichtig
vom Papiereinsatz
6.
Schrauben Sie die Abdeckungsmutter ab
und nehmen Sie die Abdeckung und den
Papiereinsatz ab
Reinigen des Schaumeinsatzes
1.
Waschen Sie den Schaumeinsatz mit
Flüssigseife und warmem Wasser.
2.
Spülen Sie den sauberen Einsatz gründlich.
3.
Drücken Sie den Einsatz in einem sauberen
Lappen aus, um ihn zu trocknen.
4.
Tragen Sie 30 ml bis 59 ml des Öls auf den
Einsatz auf
(Bild
Wichtig:
Tauschen Sie den Schaumeinsatz
aus, wenn er beschädigt oder angerissen ist.
1. Schaumeinsatz
5.
Drücken Sie den Einsatz, um das Öl zu verteilen.
Bild 34
5. Schaumeinsatz
6. Papiereinsatz
7. Gummidichtung
8. Luftfilterunterteil
(Bild
34).
(Bild
34).
35).
Bild 35
2. Öl
Prüfen des Papiereinsatzes
Prüfen Sie den Papiereinsatz auf Risse, einen
Ölfilm, Beschädigung an der Gummidichtung, starke
Verschmutzung oder andere Beschädigungen
36). Tauschen Sie den Filter aus, wenn eine dieser
Bedingungen besteht.
Wichtig:
Reinigen Sie den Papiereinsatz nie mit
Druckluft oder Flüssigkeiten wie Lösungsmittel,
Benzin oder Kerosin.
g001980
1. Papiereinsatz
Wichtig:
Lassen Sie den Motor zur Vermeidung
von Motorschäden nie ohne eingesetzten Schaum-
und Papierluftfilter laufen.
Einsetzen der Schaum- und
Papiereinsätze
1.
Schieben Sie das Schaumelement vorsichtig auf
das Papierluftfilterelement
2.
Schieben Sie die Luftfiltergruppe mit dem Deckel
auf die lange Stange.
3.
Schrauben Sie die Abdeckungsmutter mit der
Hand auf der Abdeckung fest
Hinweis:
Gummidichtung flach am Luftfiltergehäuse und
Deckel anliegt.
4.
Montieren Sie die Luftfilterabdeckung und das
Handrad
5.
Schließen und verriegeln Sie den Sitz.
Warten des Motoröls
Das Fassungsvermögen des Kurbelgehäuses beträgt
2,0 l (mit Filter).
Verwenden Sie qualitativ hochwertiges Öl, dass die
folgenden Spezifikationen erfüllt:
g001981
•
Erforderliche API-Klassifizierung: SJ, JK, SL oder
höher.
•
Bevorzugte Ölsorte: SAE 10W30 (über -18 °C)
•
Ersatzöl: SAE 5W30 (unter 0 °C)
48
Bild 36
2. Gummidichtung
(Bild
(Bild
Achten Sie darauf, dass die
(Bild
34).
(Bild
g001982
34).
34).
