5. Setzen Sie die Düse auf das Sprühdrehkreuz
auf (Bild 56).
Prüfen der Pumpe
Wartungsintervall: Alle 400 Betriebsstunden/Jährlich
(je nach dem, was zuerst
erreicht wird)—Prüfen Sie die
Pumpenmembran und wechseln
Sie sie ggf. aus (wenden
Sie sich an einen offiziellen
Toro-Vertragshändler).
Alle 400 Betriebsstunden/Jährlich (je nach
dem, was zuerst erreicht wird)—Prüfen Sie die
Pumpenabsperrventile und wechseln Sie sie
ggf. aus (wenden Sie sich an einen offiziellen
Toro-Vertragshändler).
Hinweis:
Die folgenden Gerätebestandteile werden
als Teile angesehen, die abgenutzt werden, und sind
nicht (außer bei einem Defekt) von der Gerätegarantie
abgedeckt.
Lassen Sie die folgenden internen Pumpenbestand-
teile von einem offiziellen Toro-Vertragshändler auf
Beschädigungen prüfen:
•
Pumpenmembran
•
Pumpenabsperrventile
Wechseln Sie die Teile ggf. aus.
Prüfen der Nylondrehbüch-
sen
Wartungsintervall: Alle 400 Betriebsstunden/Jährlich
(je nach dem, was zuerst erreicht
wird)
1. Parken Sie die Maschine auf einer ebenen
Fläche, aktivieren die Feststellbremse, stellen
die Pumpe und den Motor ab und ziehen Sie
den Schlüssel ab.
2. Fahren Sie die äußeren Auslegerabschnitte
in die Sprühstellung aus und stützen Sie die
Ausleger mit Ständern oder Riemen und einer
Hebevorrichtung ab.
3. Wenn das Gewicht des Auslegers abgestützt ist,
nehmen Sie die Schraube und die Mutter ab, mit
denen der Lagerbolzen am Ausleger befestigt
ist (Bild 57).

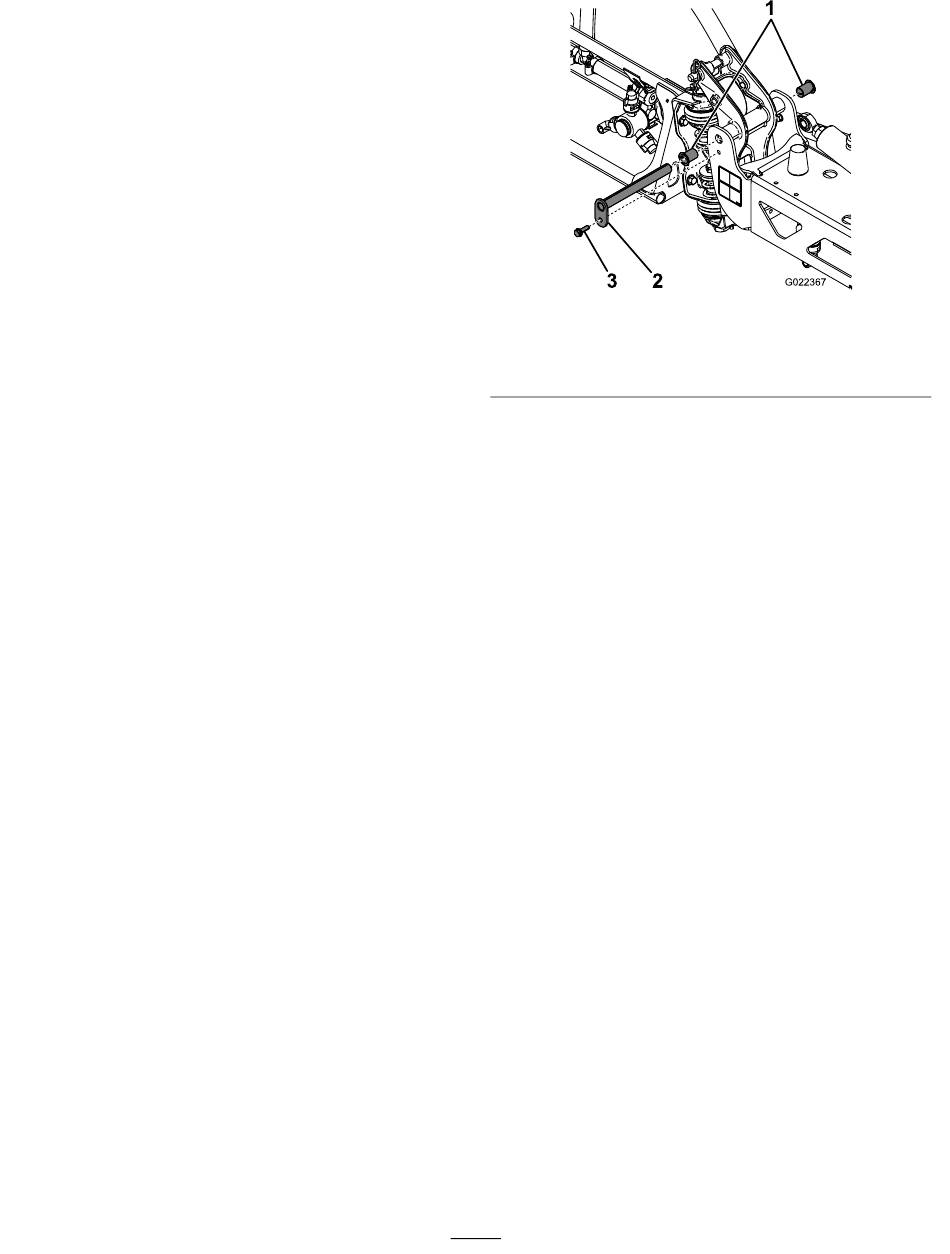

1. Nylonbüchsen
2. Lagerbolzen
4. Entfernen Sie die Schraube und die Mutter,
mit denen der Lagerbolzen befestigt ist, und
nehmen Sie den Bolzen ab
5. Nehmen Sie den Ausleger und die
Schwenkhalterung vom mittleren Rahmen ab,
um die Nylonbüchsen zugänglich zu machen.
6. Nehmen Sie die Nylonbüchsen vorne und hinten
an der Schwenkhalterung ab und prüfen Sie sie
(Bild 57).
Hinweis:
Ersetzen Sie abgenutzte und
beschädigte Büchsen.
7. Tragen Sie etwas Öl auf die Nylonbüchsen auf
und setzen Sie sie in die Schwenkhalterung ein
(Bild 57).
8. Montieren Sie den Ausleger und die
Schwenkhalterung im mittleren Rahmen und
fluchten Sie die Löcher aus
9. Setzen Sie den Lagerbolzen ein und befestigen
Sie ihn mit der in Schritt
und Mutter.
10. Wiederholen Sie die Schritte
äußeren Auslegerabschnitt.
Waagerechtes Einstellen
der Ausleger
Stellen Sie mit den folgenden Schritten das Niveau
der linken und rechten Auslegerabschnitte ein, wenn
sie in der Sprühstellung sind.
1. Fahren Sie die Ausleger in die Sprühstellung
aus.
2. Nehmen Sie den Splint vom Lagerbolzen ab
(Bild 58).
62
Bild 57
3. Schraube
(Bild 57).
(Bild 57).
4 entfernten Schraube
2 bis 9 am anderen
g022367
