5. Setzen Sie den neuen Saugfilter in das
Filtergehäuse ein.
Hinweis:
Stellen Sie sicher, dass der Filter
richtig sitzt.
6. Fluchten Sie den Schlauch und das
Schlauchanschlussstück oben am Behälter mit
dem Filtergehäuse aus, und befestigen Sie das
Anschlussstück und das Gehäuse mit dem in
Schritt 2 entfernten Halter.
Wechseln des Druckfilters
Wartungsintervall: Alle 400 Betriebsstunden
1. Stellen Sie die Maschine auf einer ebenen
Fläche ab, stellen die Sprühpumpe und den
Motor ab und ziehen den Schlüssel ab.
2. Stellen Sie eine Auffangwanne unter den
Druckfilter (Bild 55).
1. Filterkopf
2. O-Ring (Glocke)
3. Filtereinsatz
3. Drehen Sie die Ablassschraube nach links und
nehmen sie von der Glocke des Druckfilters ab
(Bild 55).
Hinweis:
Entleeren Sie die Glocke vollständig.
4. Drehen Sie die Glocke nach links und nehmen
sie vom Filterkopf ab
5. Entfernen Sie den alten Druckfiltereinsatz
55).
Hinweis:
Entsorgen Sie den alten Filter.
6. Überprüfen Sie den O-Ring für die
Ablassschraube (in der Glocke) und den
O-Ring für die Glocke (im Filterkopf) auf
Beschädigungen und Abnutzung

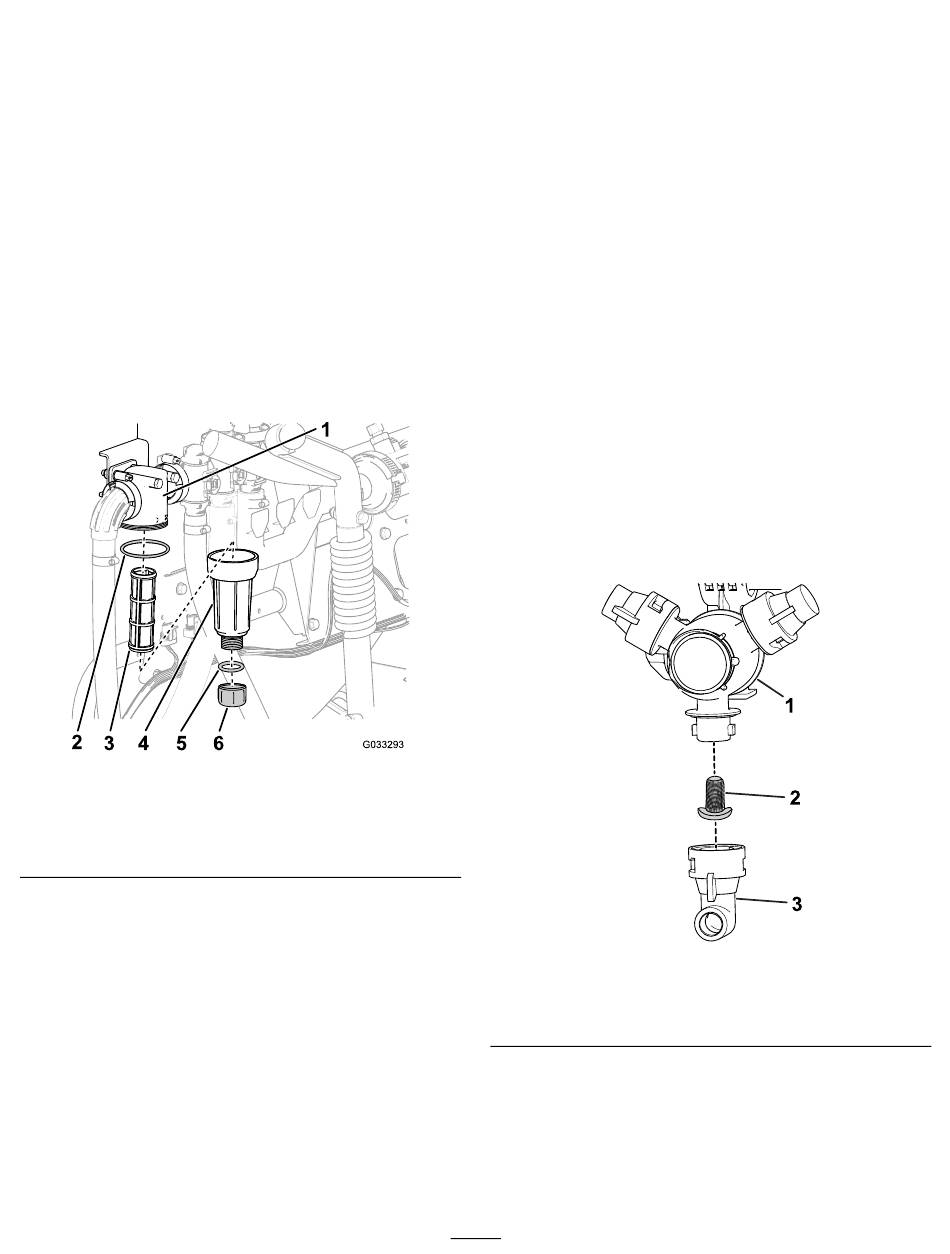

Bild 55
4. Glocke
5. O-Ring (Ablassschraube)
6. Ablassschraube
(Bild 55).
(Bild 55).
Hinweis:
abgenutzte O-Ringe für die Schraube, Glocke
oder beide aus.
7. Setzen Sie den neuen Druckfiltereinsatz in den
Filterkopf ein
Hinweis:
Filtereinsatz fest im Filterkopf sitzt.
8. Befestigen Sie die Glocke am Filterkopf und
ziehen sie mit der Hand an
9. Setzen Sie die Schraube in die Schale ein
ziehen sie mit der Hand fest
Wechseln des Düsenfilters
Hinweis:
Ermitteln Sie die passende
Maschenweite des Düsenfilters, der für die
jeweilige Anforderung ausgelegt ist, siehe
eines Düsenspitzenfilters (optional) (Seite
1. Parken Sie die Maschine auf einer ebenen
Fläche, aktivieren die Feststellbremse, stellen
die Sprühpumpe und den Motor ab und ziehen
Sie den Schlüssel ab.
2. Nehmen Sie die Düse vom Sprühdrehkreuz ab
(Bild 56.
g033293
1. Sprühdrehkreuz
2. Düsenfilter
(Bild
3. Entfernen Sie den alten Düsenfilter
Hinweis:
4. Setzen Sie den neuen Düsenfilter ein
Hinweis:
richtig sitzt.
61
Tauschen Sie beschädigte oder
(Bild 55).
Stellen Sie sicher, dass der
(Bild 55).
(Bild
Bild 56
3. Düse
Entsorgen Sie den alten Filter.
Stellen Sie sicher, dass der Filter
55).
Auswählen
40).
g209504
(Bild 56).
(Bild 56).
