Entfernen des Ventils des
Hauptabschnittverteilers
1. Entfernen Sie die Klemmen und Dichtungen, mit
denen der Verteiler für das Hauptabschnittventil
(Bild 66) am Sicherheitsventil des
Hauptabschnitts, am Rührwerkventil und am
Ventils des Hauptabschnittverteilers (am Ende
des Schlauchs für das Durchflussmessgerät)
befestigt ist.
Hinweis:
Bewahren Sie die Klemmen und
Dichtungen für den Einbau in
Ventils des Hauptabschnittverteilers (Seite 72)
auf.
2. Entfernen Sie den Halter, mit dem das
Auslaufanschlussstück am Verteiler für das
Hauptabschnittventil befestigt ist
1. Dichtung
2. Flansch (Sicherheitsventil,
Hauptabschnittventil)
3. Flansch (Rührwerkventil)
4. Verteiler (Hauptabschnitt-
ventil)
3. Entfernen Sie die Bundkopfschraube und
Sicherungsbundmutter, mit denen das
Hauptabschnittventil an der Ventilbefestigung
befestigt ist, und entfernen Sie den Ventilverteiler
von der Maschine
Montieren des
(Bild 66).

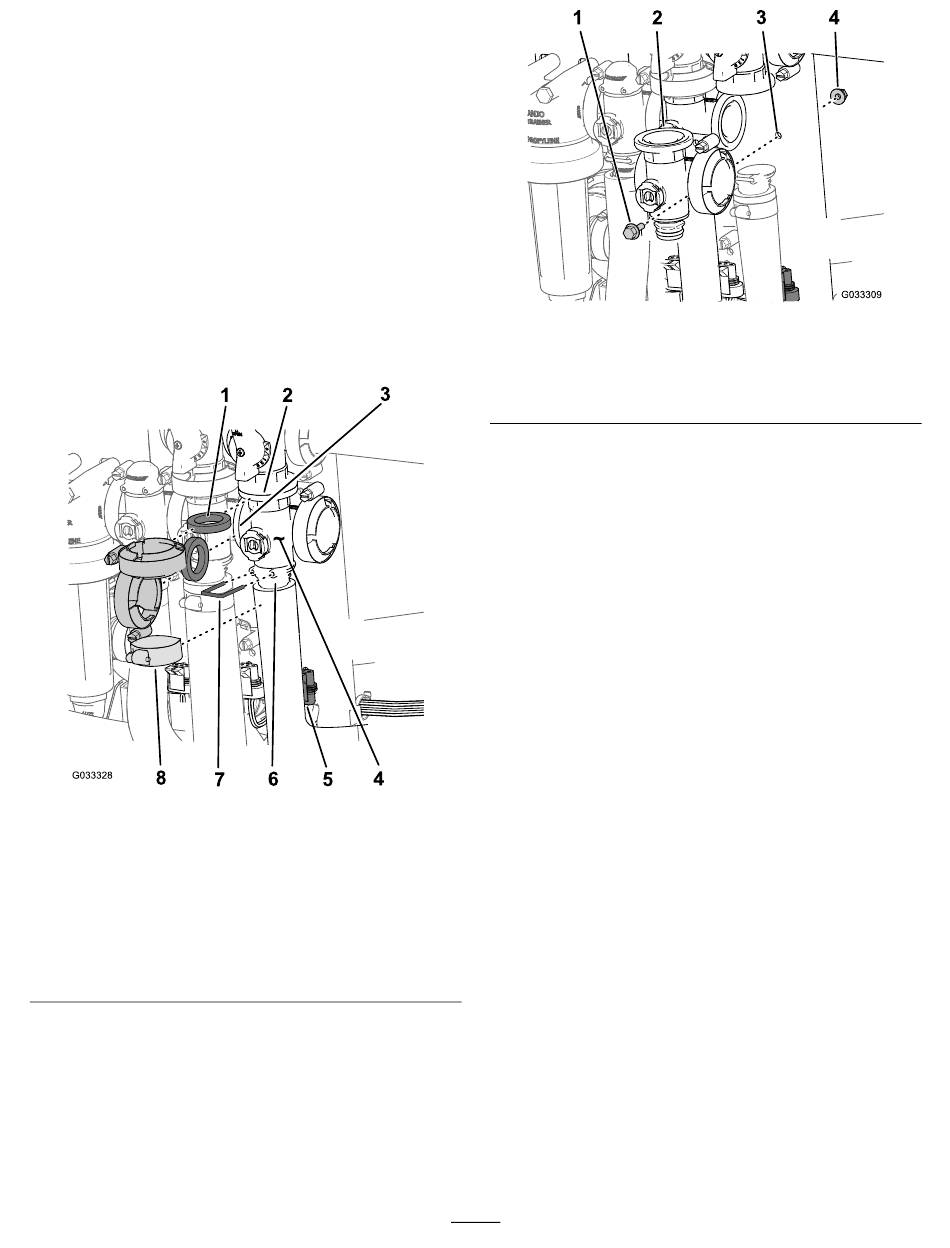

Bild 66
5. 3-Stift-Stecker
(Ventilaktuator,
Hauptabschnittventil)
6. Buchse (Auslaufan-
schlussstück)
7. Halter
8. Klemme
(Bild 67).
1. Bundkopfschraube
2. Verteiler (Hauptabschnitt-
ventil)
Entfernen des Abschnittverteiler-
ventils
1. Entfernen Sie die Klemmen und Dichtungen,
mit denen der Verteiler für das Abschnittventil
(Bild 68) an dem danebenliegenden
Abschnittventil (falls linkes Abschnittventil auch
die Reduzierkupplung) befestigt ist.
g033328
67
Bild 67
3. Ventilbefestigung
4. Sicherungsbundmutter
g033309
