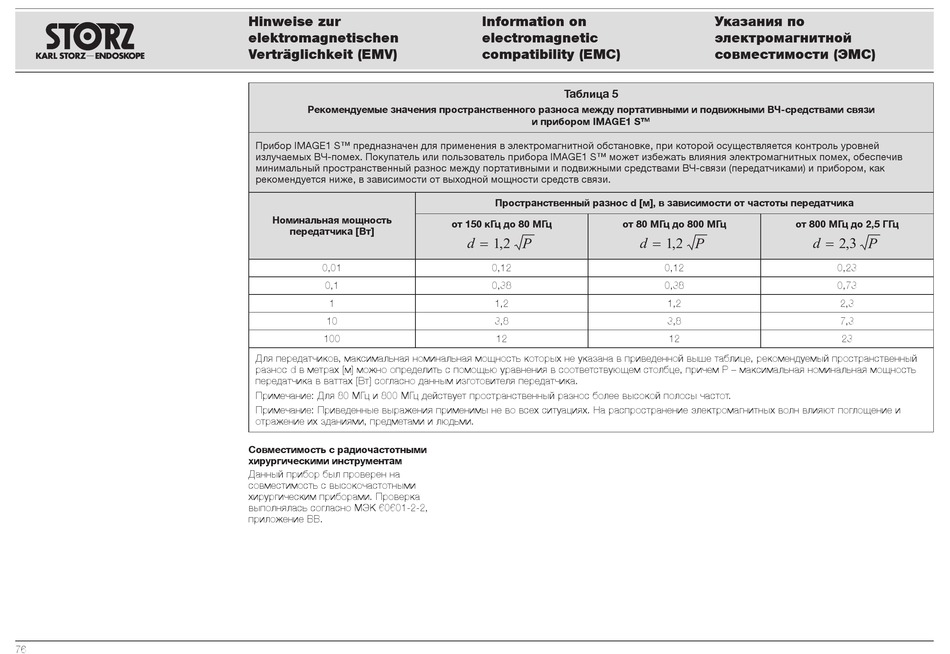

Storz IMAGE1 S TC 200 Gebrauchsanweisung Seite 86

76
Hinweise zur
elektromagnetischen
Verträglichkeit (EMV)
Рекомендуемые значения пространственного разноса между портативными и подвижными ВЧ-средствами связи
Прибор IMAGE1 S™ предназначен для применения в электромагнитной обстановке, при которой осуществляется контроль уровней
излучаемых ВЧ-помех. Покупатель или пользователь прибора IMAGE1 S™ может избежать влияния электромагнитных помех, обеспечив
минимальный пространственный разнос между портативными и подвижными средствами ВЧ-связи (передатчиками) и прибором, как
рекомендуется ниже, в зависимости от выходной мощности средств связи.
Номинальная мощность
передатчика [Вт]
0,01
0,1
1
10
100
Для передатчиков, максимальная номинальная мощность которых не указана в приведенной выше таблице, рекомендуемый пространственный
разнос d в метрах [м] можно определить с помощью уравнения в соответствующем столбце, причем P – максимальная номинальная мощность
передатчика в ваттах [Вт] согласно данным изготовителя передатчика.
Примечание: Для 80 МГц и 800 МГц действует пространственный разнос более высокой полосы частот.
Примечание: Приведенные выражения применимы не во всех ситуациях. На распространение электромагнитных волн влияют поглощение и
отражение их зданиями, предметами и людьми.
Совместимость с радиочастотными
хирургическими инструментам
Данный прибор был проверен на
совместимость с высокочастотными
хирургическим приборами. Проверка
выполнялась согласно МЭК 60601-2-2,
приложение BB.
Information on
electromagnetic
compatibility (EMC)
Таблица 5
и прибором IMAGE1 S™
Пространственный разнос d [м], в зависимости от частоты передатчика
от 150 кГц до 80 МГц от 80 МГц до 800 МГц
d
0,12
0,38
1,2
3,8
12
Указания по
электромагнитной
совместимости (ЭМС)
от 800 МГц до 2,5 ГГц
d e
0,12
0,38
1,2
3,8
12
0,23
0,73
2,3
7,3
23
