AUMENTAR EL APRIETE DE LA BANDA
En el juego de piezas encontrará una llave especial. Introdúzcalo en el
tornillo izquierdo de ajuste de la cinta, situado en la parte trasera de la

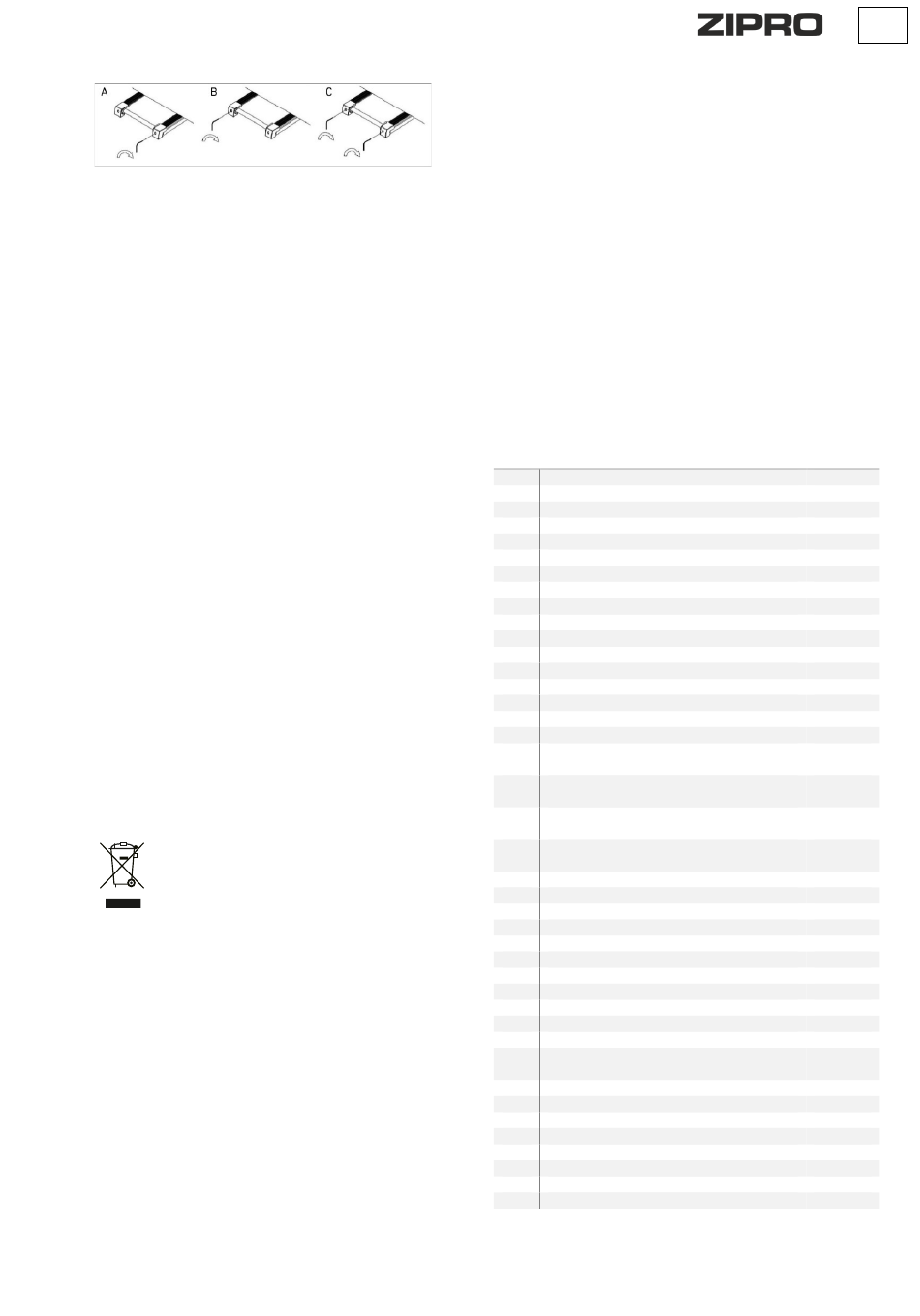

cinta de correr. Gire la llave 90 grados en sentido horario (figura C).
Esto apretará el rollo trasero y aumentará la tensión de la banda.
Repita la operación girando el tornillo del lado derecho. Tenga
cuidado de girar los tornillos por igual.
Repita la operación con ambos tornillos hasta que la banda esté bien
apretada.
REDUCIR LA TENSIÓN DE LA BANDA
Para reducir la tensión de la banda siga los mismos pasos que para
aumentarla. Gire la llave en sentido antihorario.
CENTRADO DE LA BANDA
Como resultado del diferente estilo de correr (normalmente más
carga transferida a una pierna), la banda puede moverse lateralmente
y no estar centrada. Por este motivo, puede ser necesario ajustar la
banda de vez en cuando.
La banda debe centrarse durante el funcionamiento de la cinta.
Requiere ajuste si se desplaza hacia la derecha o hacia la izquierda.
Ponga en marcha la cinta de correr y ajústela a una velocidad baja (p.
ej. 3 km/h). Compruebe
en qué dirección se mueve la banda.
•
Si la banda se desplaza hacia la derecha, coloque una llave
inglesa en el tornillo de ajuste derecho. Gire la llave 90 grados
en el sentido horario (figura A). Observe si la banda queda
centrada. Si sigue moviéndose hacia la derecha, vuelva a girar
el tornillo 90 grados.
•
Si la banda se desplaza hacia la izquierda, siga el mismo
procedimiento que
en el caso anterior, pero gire el tornillo situado en el lado
izquierdo (figura B).
MEDIO AMBIENTE
El dispositivo se suministra en embalaje que lo protege de eventuales
daños durante el transporte. Los materiales de embalaje pueden
reciclarse. Desechar estos materiales en los recipientes
correspondientes a la recogida selectiva de basura.
Protege el medio ambiente y no tires las pilas gastadas
al cubo de basura en tu casa. Entrega las pilas en el
lugar de compra o al punto
de recogida selectiva de basuras.
Los equipos eléctricos desgastados (incluyendo fuente
de alimentación, ordenador, pantalla) pueden ser fuente de recursos
obtenidos del reciclaje - no se pueden desechar junto con
desperdicios comunes, ya que pueden contener sustancias peligrosas
para el ser humano o medio ambiente. Por favor, contribuye
activamente
en la gestión responsable y sostenible de los recursos y ayuda
a proteger el medio ambiente, entregando los equipos eléctricos
y electrónicos obsoletos en los puntos de recogida selectiva, según
la normativa local aplicable.
MONTAJE
El dispositivo debe ser montado con cuidado y por un adulto. En caso
de dudas, recurrir a la ayuda de una persona con experiencia en este
campo.
•
Antes de iniciar el montaje, asegurarse de que el conjunto
incluye todos los elementos indicados en la lista, comprobar
que los elementos no han sufrido daños durante el transporte.
Si faltan elementos o tienes alguna reserva, ponte en contacto
con el vendedor.
•
Leer el manual, familiarizarse con las imágenes y aclaraciones,
realizar el montaje siguiendo el orden indicado en el manual.
•
Proceder con cautela, durante el montaje. Existe riesgo de
sufrir lesiones o heridas, durante el uso de herramientas y
elementos.
•
Crear un entorno seguro, para realizar el montaje. No esparcir
caóticamente las herramientas y elementos de montaje.
Recuerda que las películas plásticas y las bolsas de plástico
generan riesgo de asfixia para los niños.
•
Los elementos de montaje necesarios para realizar cada paso
del manual se presentan en imágenes y aclaraciones. Usar los
elementos indicados en el manual de montaje.
•
Durante las primeras etapas de montaje, no enroscar tornillos
a tope. Apretar todos los elementos y tornillos, una vez
constatado tu montaje correcto.
•
El fabricante se reserva el derecho a realizar un montaje
preliminar de algunos elementos.
ESQUEMA DE MONTAJE (→ Ver página 2)
¡ATENCIÓN! Queda prohibido usar repuestos diferentes a aquellos
ofrecidos por el fabricante.
LISTA DE COMPONENTES
NÚM.
DESCRIPCIÓN
1
Bastidor principal
2 L/R
Columnas izquierda/derecha
3
Bastidor del ordenador
4
Soporte
5
Rodillo delantero
6
Rodillo trasero
7
Muelle
8
Casquillo Φ18*8
9
Placa de engranaje t15*530*1155
10
Correa dentada t1.4*450*2570
11
Correa acanalada en V múltiple
12
Tapa superior del ordenador
13
Tapa inferior del ordenador
14
Sujeción de pasamanos de espuma izquierda
15
Asidero de espuma para pasamanos derecho
16
Cubierta superior del motor
17
Cubierta inferior del motor
18
Cubierta protectora interna columna de la cinta de
correr izquierda
19
Protección exterior columna de la cinta de correr
izquierda
20
Protección interna columna derecha de la cinta de
correr
21
Cubierta exterior derecha de la columna de la cinta
de correr
22
Pomo de la columna de la cinta de correr
23
Barra lateral
24
Protector bastidor trasero
25
Rueda de transporte
26
Pies de estabilización
27
Amortiguador 1
28
Amortiguador 2
29
Tapa en forma de C
30
Tapa del ordenador
31
Almohadillas de goma
32
Sensor de pulso / Botón de inicio rápido Start/Stop
33
Sensor de impulsos / Botones de velocidad rápida
+/-
34
Tablero de control
35
Llave de seguridad de 950 mm
36
Motor
37
Interruptor de encendido/apagado
38
Adaptador de red 1,8m
39
Toma de 250V
40
Protección contra sobrecarga
41
Cable simple 250V 270mm
ES
CANTIDAD
1
1/1
1
1
1
1
2
2
1
1
1
1
1
1
1
1
1
1
1
1
1
2
2
1
4
2
4
2
2
2
2
1
1
1
1
1
1
1
1
1
2
98
