IT
AUMENTO DELLA TENSIONE DEL NASTRO
Nel kit di ricambi si trova una chiave speciale. Inserirla nella vite di
regolazione sinistra del nastro situata sul retro del tapis roulant.

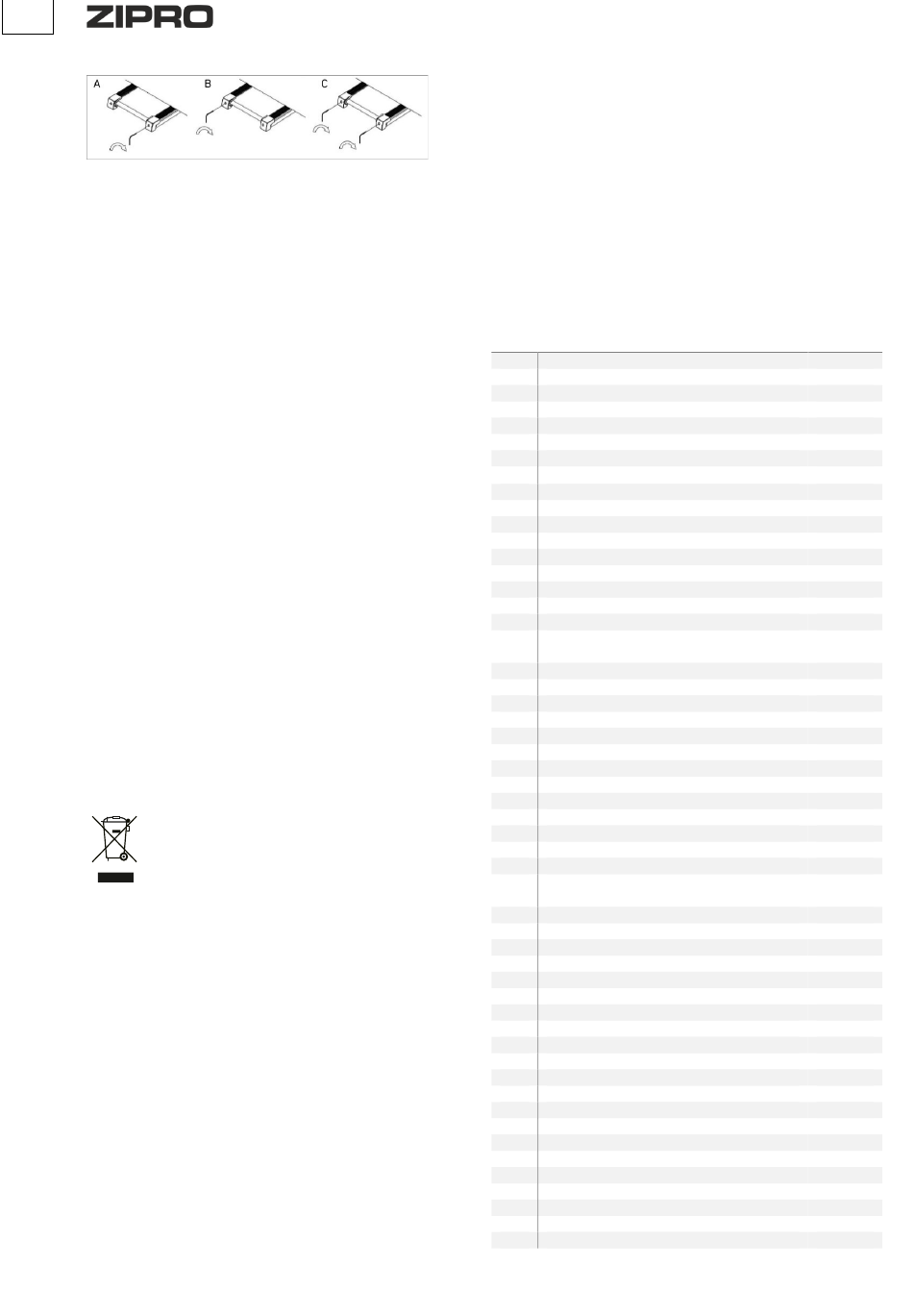

Ruotare la chiave in senso orario di 90 gradi (figura C).
In questo modo si allunga il rullo posteriore e si aumenta la tensione
del nastro. Ripetere l'operazione girando la vite sul lato destro. Fare
attenzione a girare le viti in modo uniforme.
Ripetere l'operazione per entrambe le viti finché il nastro non è ben
teso.
RIDUZIONE DELLA TENSIONE DEL NASTRO
Per ridurre la tensione del nastro, procedere nello stesso modo come
per aumentarla. Ruotare la chiave in senso antiorario.
CENTRATURA DEL NASTRO DA CORSA
A causa del diverso stile di corsa (di solito più carico trasferito su una
gamba), il nastro può spostarsi lateralmente e non risultare centrato.
Per questo motivo, il nastro può richiedere una regolazione di tanto in
tanto.
Il nastro dovrebbe centrarsi durante il funzionamento del tapis
roulant. È necessario regolarlo se si sposta verso destra o verso
sinistra.
Avviare il tapis roulant e impostarlo su una velocità bassa (ad es. 3
km/h). Controllare in quale direzione si muove il nastro.
Se il nastro si sposta verso destra, inserire la chiave nella vite di
regolazione destra. Ruotare la chiave di 90 gradi in senso
orario (figura A). Osservare se il nastro viene centrato. Se si
muove ancora verso destra, ruotare nuovamente la vite di 90
gradi.
Se il nastro si sposta a sinistra, procedere come nel caso
precedente, ma ruotando la vite situata sul lato sinistro (figura
B).
AMBIENTE
Il dispositivo viene spedito in un imballaggio per proteggerlo
da possibili danni durante la spedizione. L'imballaggio è materia
prima non lavorata e può essere riciclato. Smaltire questi materiali
negli appositi contenitori colorati per la raccolta differenziata.
Proteggere l'ambiente e non smaltire le batterie usate
con gli altri rifiuti domestici. Restituirli al punto vendita
o portarli in un punto di riciclaggio dedicato.
Le apparecchiature elettriche usate (compresi i
contatori e gli alimentatori) sono riciclabili - non
smaltirle tra i rifiuti domestici perché possono contenere sostanze
pericolose per la salute e per l'ambiente. Si prega di aiutare
attivamente nella gestione economica delle risorse naturali e
proteggere l'ambiente consegnando il dispositivo usato a un punto di
raccolta dei materiali riciclabili - i dispositivi elettrici usati.
MONTAGGIO
L'unità deve essere installata con cura da un adulto. In caso di dubbio,
chiedere l'assistenza di qualcuno con più esperienza in questo campo.
Prima di iniziare l'installazione, assicurarsi che il kit con il
dispositivo contenga tutti i componenti dell'elenco delle parti
e che gli eventuali elementi non siano stati danneggiati
durante il trasporto. Contattare il rivenditore se mancano delle
parti o se ci sono delle contestazioni.
Consultare i disegni e le spiegazioni e procedere
all'installazione nell'ordine indicato nelle istruzioni di
installazione.
Fare attenzione durante il montaggio. Esiste il rischio di lesioni
durante l'utilizzo di strumenti e componenti.
È utile ricordarsi di mantenere un ambiente sicuro. Non
disporre gli strumenti ed i componenti in modo caotico.
91
Bisogna ricordarsi che le pellicole e i sacchetti di plastica
rappresentano un rischio di soffocamento per i bambini.
Le parti di montaggio necessarie per un determinato passo
delle istruzioni di montaggio sono mostrate nei disegni e nelle
spiegazioni. Utilizzare le parti indicate nelle istruzioni
di montaggio.
Durante le prime fasi del montaggio, non serrare le parti al
massimo. Farlo dopo averli posizionati tutti e dopo essersi
assicurato che siano posizionati correttamente.
Il produttore si riserva il diritto di preassemblare alcune parti.
SCHEMA DI MONTAGGIO (→ Vedi pagina 2)
ATTENZIONE! È vietato utilizzare le parti provenienti da fonti diverse
dal produttore.
ELENCO DELLE PARTI
N.
DESCRIZIONE
1
Telaio principale
2 L/R
Colonne tapis roulant sinistra/destra
3
Telaio del computer
4
Supporto
5
Rullo anteriore
6
Rullo posteriore
7
Molla
8
Boccola Φ18*8
9
Piastra dentata t15*530*1155
10
Cinghia dentata t1.4*450*2570
11
Cinghia multipla con nervature a V
12
Coperchio superiore del computer
13
Coperchio inferiore del computer
14
Supporto del corrimano in schiuma a sinistra
15
Supporto corrimano in schiuma destro
16
Coperchio superiore del motore
17
Coperchio inferiore del motore
18
Copertura protettiva interna colonna tapis roulant
sinistra
19
Rivestimento esterno colonna tapis roulant sinistra
20
Protezione interna colonna tapis roulant destra
21
Copertura esterna colonna tapis roulant destra
22
Manopola colonna tapis roulant
23
Sponda laterale
24
Protezione telaio posteriore
25
Ruota di trasporto
26
Piedini di stabilizzazione
27
Ammortizzatore 1
28
Ammortizzatore 2
29
Tappo a forma di C
30
Manopola del coperchio del computer
31
Cuscinetti di gomma per l'ammortizzazione
32
Sensore di impulsi / pulsante di avvio rapido
Start/Stop
33
Sensore di impulsi / Pulsanti di velocità rapida +/-
34
Scheda di controllo
35
Chiave di sicurezza da 950 mm
36
Motore
37
Interruttore di accensione/spegnimento
38
Adattatore di rete 1,8m
39
Presa 250V
40
Protezione da sovraccarico
41
Cavo singolo 250V 270mm
42
Cavo di terra 250V 300mm
43
Vite M8*50
44
Vite 4.2*16
45
Vite 4.0*30
46
Vite 4.2*16
47
Vite M8*25
48
Vite 4.2*16
49
Vite 4.2*25
50
Vite M6*35
51
Vite M6*25
52
Vite M8*40
53
Vite M6*35
QUANTITÀ
1
1/1
1
1
1
1
2
2
1
1
1
1
1
1
1
1
1
1
1
1
1
2
2
1
4
2
4
2
2
2
2
1
1
1
1
1
1
1
1
1
2
1
3
28
4
17
2
12
7
4
4
4
2
