Afe-Netzanschluß-Modul Mit - Siemens SIMOVERT MASTERDRIVES Betriebsanleitung

Transportieren, Lagern, Auspacken
-F11...F12
U
3AC Netz -Q1
~
-X1
U1/L1
V1/L2
-F1...F3
W1/L3

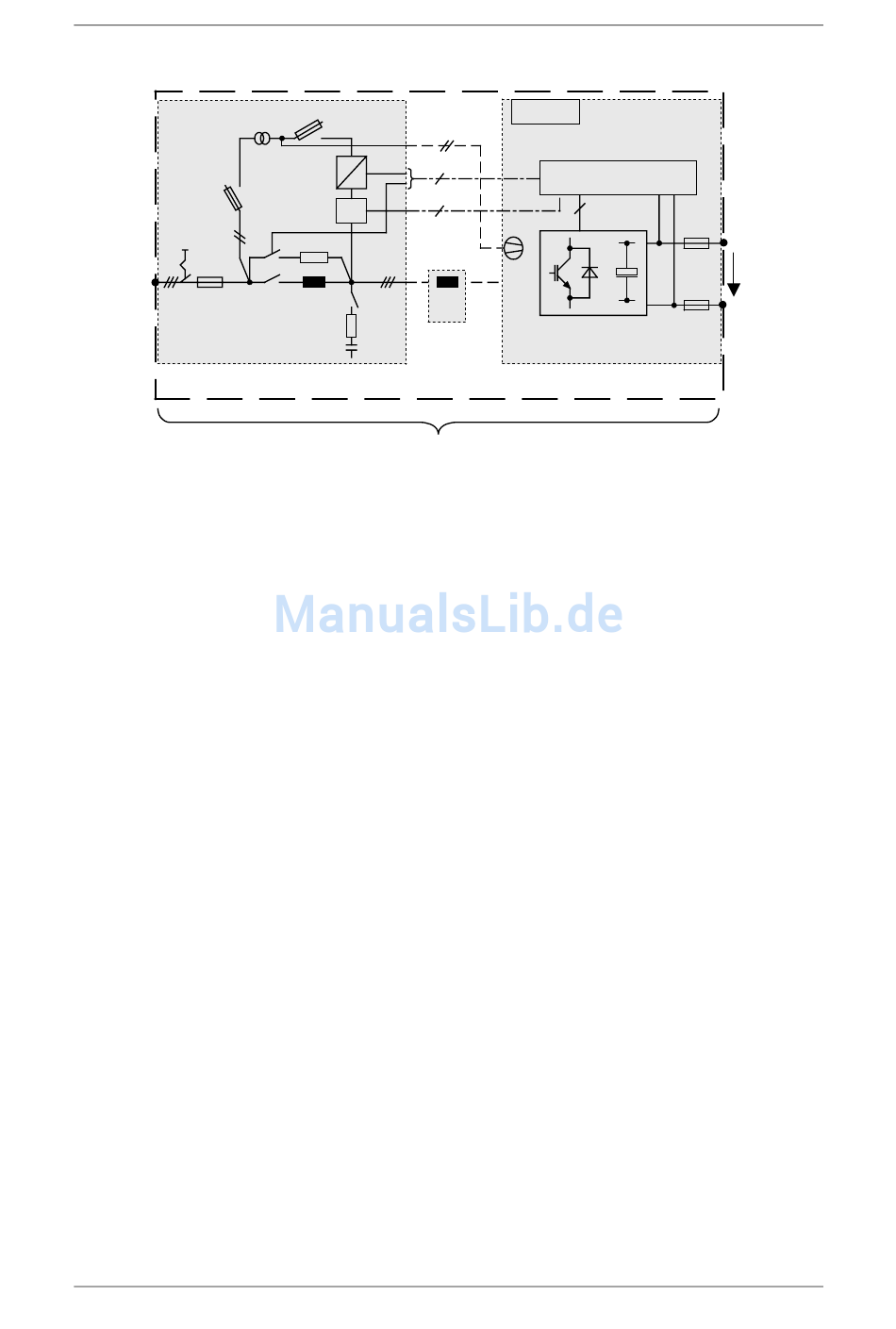

AFE-Netzanschluß-Modul
AFE-Einspeise-Rückspeiseeinheit (Einbaugerät)
Lieferumfang
4-2
-F21...F22
-T10
~
-G10
=
VSB
-R1...R3
-K4
-K1
-L1
-K7
-R7...R9
-C4...C5
AFE-Drossel
♦ AFE-Netzanschluß-Modul mit
• FKBL1 - Formkabel 1:
Interne Verbindung, kundenseitig zu verlegen,
(2,5 m Länge) von Steuertrafo -T10 zur Lüfterversorgung AFE-
Wechselrichter 230 V
Interne Klemmen: -X40 1/5 zu -X18 1/5
• FKBL2 - Formkabel 2:
Interne Verbindung, kundenseitig zu verlegen,
(max. 2,5 m Länge, mit Verlängerungsformkabel)
Steuerleitung von -K4 und 24 V-Versorgung -G10
zu AFE-Wechselrichter -X9 4/5 1/2
Klemme: X9 4/5 (Kontakt -K4)
Klemme: X9 1/2 +24 V / Elektronikmasse
• AFE-Drossel
Leistungsverdrahtung kundenseitig zu verlegen
Formkabel ist nicht im Lieferumfang
Querschnitt siehe Leistungsanschlüsse
♦ AFE-Wechselrichter mit
• FKBL3 - Formkabel 3:
Interne Verbindung, kundenseitig zu verlegen, (2,5 m Länge)
Signalkabel von VSB zur Regelungsbaugruppe CUSA
♦ Betriebsanleitung
6SE708_-_CX86-2AA0: ist nur im Lieferumfang enthalten, wenn sie
separat bestellt wurde.
♦ Optionen
Karten Elektronikbox z. B. PROFIBUS
Optionen
FKBL1
FKBL2
Regelung CUSA / Steuerteil
4
FKBL3
6
6
-L2
AFE-Wechselrichter
6SE7080-0CX86-2AA0
Betriebsanleitung
10.99
-F41
C / L +
U
DC
-F42
D / L −
Siemens AG
SIMOVERT MASTERDRIVES
