10.99
15.2

Wartung AFE-Wechselrichter

15.2.1 Austausch des Lüfters
Austausch
15.2.2

Austausch des Anlaufkondensators

Siemens AG 6SE7080-0CX86-2AA0
SIMOVERT MASTERDRIVES
Der Lüfter ist für eine Betriebsdauer von L
einer Umgebungstemperatur von T
rechtzeitig ausgewechselt werden, um die Verfügbarkeit des Gerätes
zu erhalten.
Die Lüfterbaugruppe besteht aus:
♦ dem Lüftergehäuse
♦ einem Lüfter
Die Lüfterbaugruppe ist zwischen der Kondensatorbatterie und dem
Motoranschluß eingebaut.
♦ Ziehen Sie den Stecker X20 ab.
♦ Entfernen Sie die Leitungsbefestigung.
♦ Lösen sie die beiden Torx-Schrauben M6x12.
♦ Ziehen Sie die Lüfterbaugruppe nach vorne heraus.
♦ Bauen Sie die neue Lüfterbaugruppe in umgekehrter Reihenfolge
ein.
Überprüfen Sie vor der Inbetriebnahme den Lüfter auf Schleiffreiheit
und die richtige Strömungsrichtung.
Die Luft muß nach oben aus dem Gerät abgeführt werden.
Torx M6x12
Lüfter

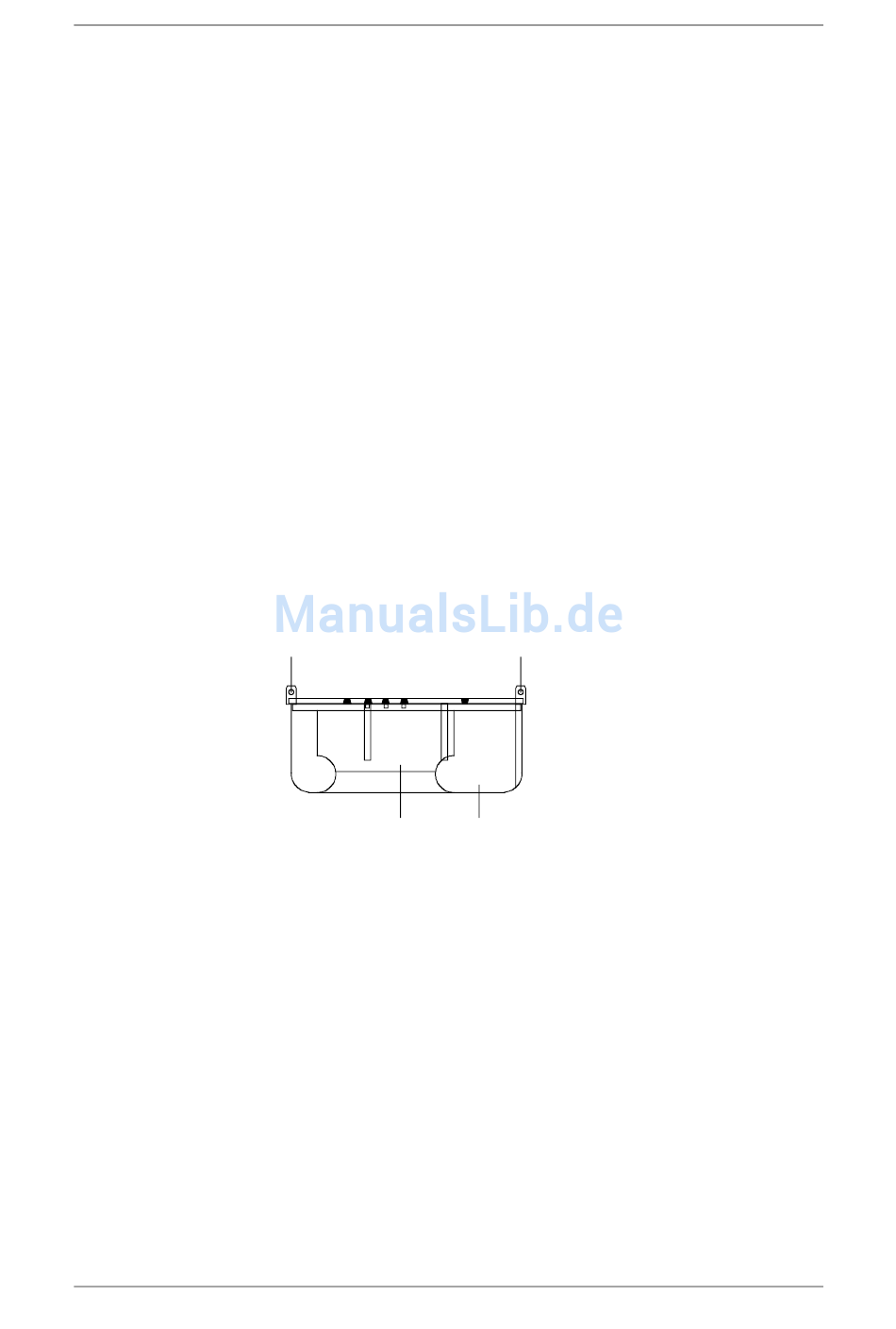

Bild 15-1 Lüfterbaugruppe
Der Anlaufkondensator ist
♦ neben dem Lüfteranschluß (Bauformen E - G)
♦ Ziehen Sie die Steckanschlüsse am Anlaufkondensator ab.
♦ Schrauben Sie den Anlaufkondensator ab.
♦ Bauen Sie den neuen Anlaufkondensator in umgekehrter
Reihenfolge ein (4,5 Nm).
Betriebsanleitung
10
= 40 °C ausgelegt. Er muß
u
Torx M6x12
Lüftergehäuse
Wartung
≥ 35 000 Stunden bei
15-3
